1. 操作画面について
本取扱説明書は、ブロック 1 側に多段トレイを設置した場合を想定し、構
成しています。
1.1 操作画面

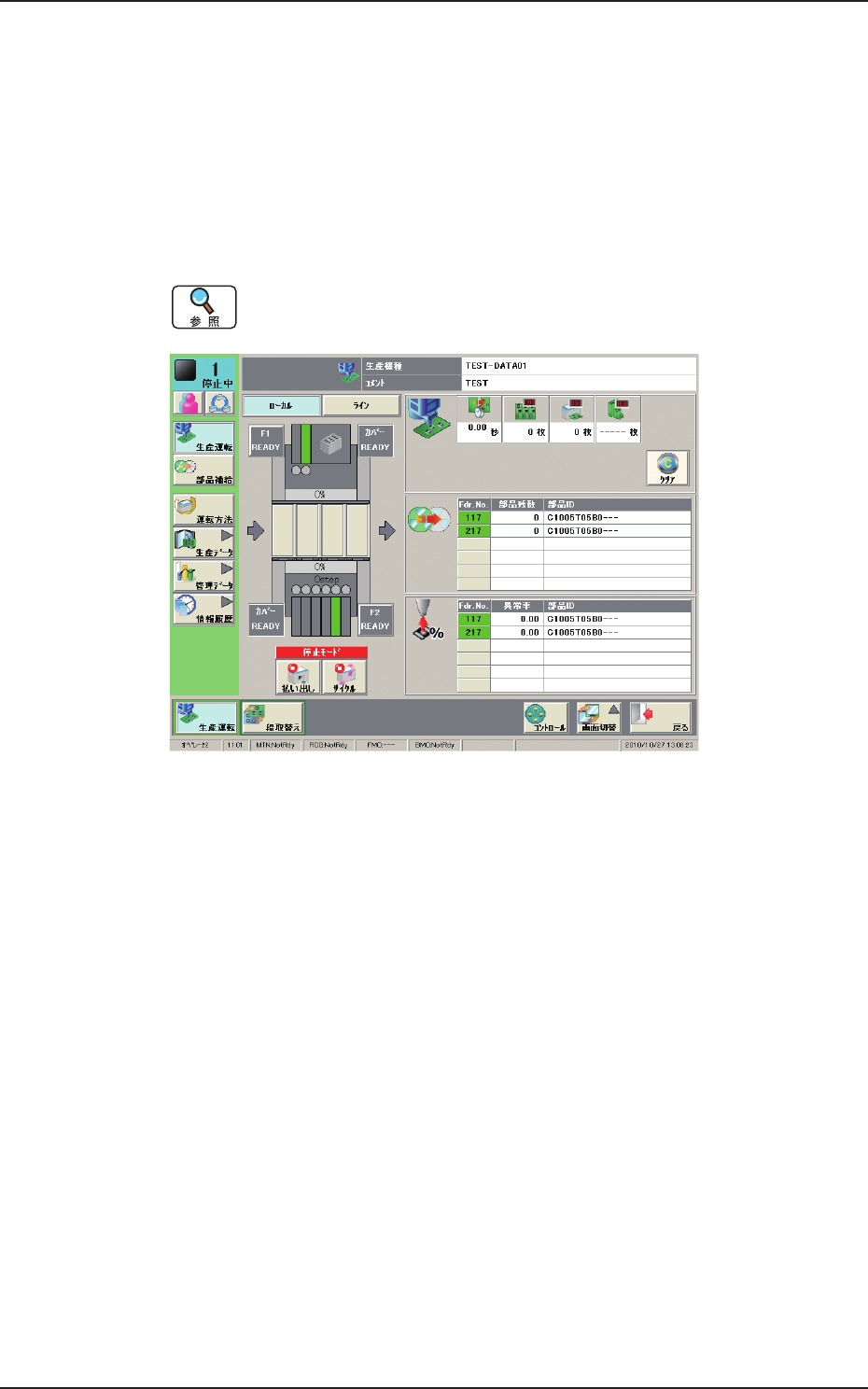

本装置の基本的な操作は、本体装置 (SIGMA-G5S) にて行います。
基本的な操作や知識の詳細については、“2 巻 生産 & 段取メニュー”を
参照してください。
FB1
1. 操作画面について
OM-1753
2-2
1.2 コントロールメニュー
共通メニューバーにで、[ コントロール ] ボタンを押すと、“コントロー
ルメニュー画面”が表示されます。
“コントロールメニュー”画面の詳細については、“1 巻 2 章 2.1 コン
トロールメニュー”を参照してください。
FB2
1303-001
1.2 コントロールメニュー
OM-1753
2-3
2. 生産運転メニュー
2.1 生産運転メニューの概要
生産運転メニューは、以下のサブメニューおよび画面によって構成されて
います。
ノート
灰色で塗りつぶされている部分は、多段トレイフィーダに関連する項目
です。
参照項番号
生産運転メニュー
生産運転メイン画面
運転方法
トレイ吸着マトリクス 編集
管理データ
情報履歴
部品ライブラリ一時変更
生産データ
トレイ品種データ
部品ライブラリ
パターンプログラム
フィーダ&ノズル警告吸着
生産機種稼働情報
装置稼働情報
オルタネート
テスト運転指定
運転方法指定
運転モード
部品補給
2.2.1
2.2.2
2.3.1
2.3.2
2.3.3
2.4.1
2.4.2
2.4.3
2.2
生産運転メニューの概要 FB3
1303-001
