OM-1753
2-7
2.2.2 トレイ品種データ
“部品補給”画面で [ トレイ品種データ ] タブを押すと、“トレイ品種デー
タ”タブシートが表示されます。
[1]
[2]
“トレイ品種データ”タブシート FB7
[1] 情報表示
トレイ品種データを表示します。
[2] 材料切れ予告発生基板枚数
材料切れ予告を表示する基板枚数を設定します。
[ 変更 ] ボタンを押し、任意の枚数を設定することができます。
1303-001
2.2 部品補給
OM-1753
2-8

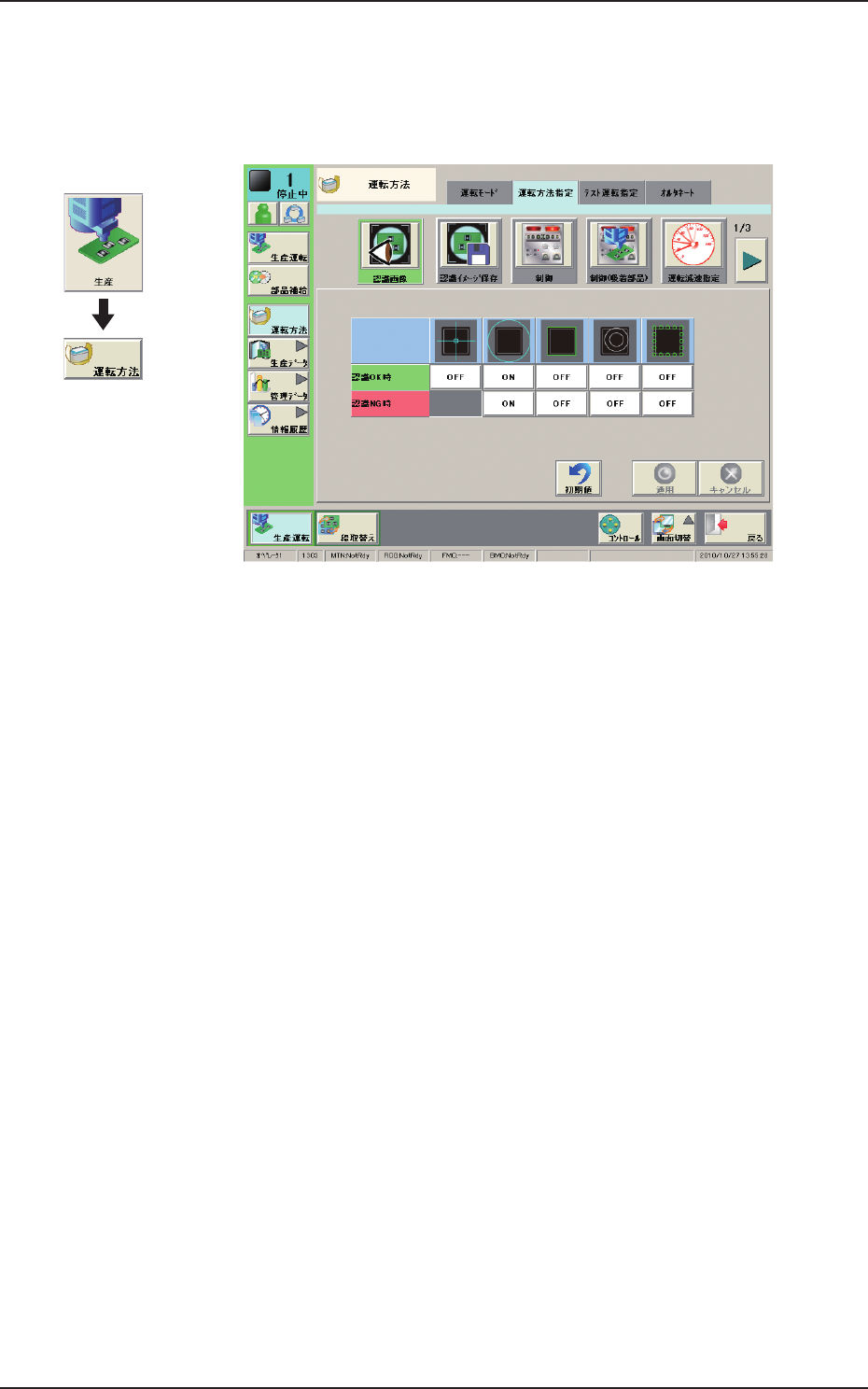

2.3 運転方法
運転方法画面で [ 運転方法指定 ] タブを押すと、以下の画面が表示されま
す。
“運転方法”画面 FB8
“運転方法”画面は、“運転モード”画面、“運転方法指定”画面、“テスト
運転方法指定”画面、“オルタネート”画面で構成されています。
トレイエレベータ、トレイトラバースの運転速度減速指定について設定が
行えます。
1303-001
画面展開
2.3 運転方法
OM-1753
2-9

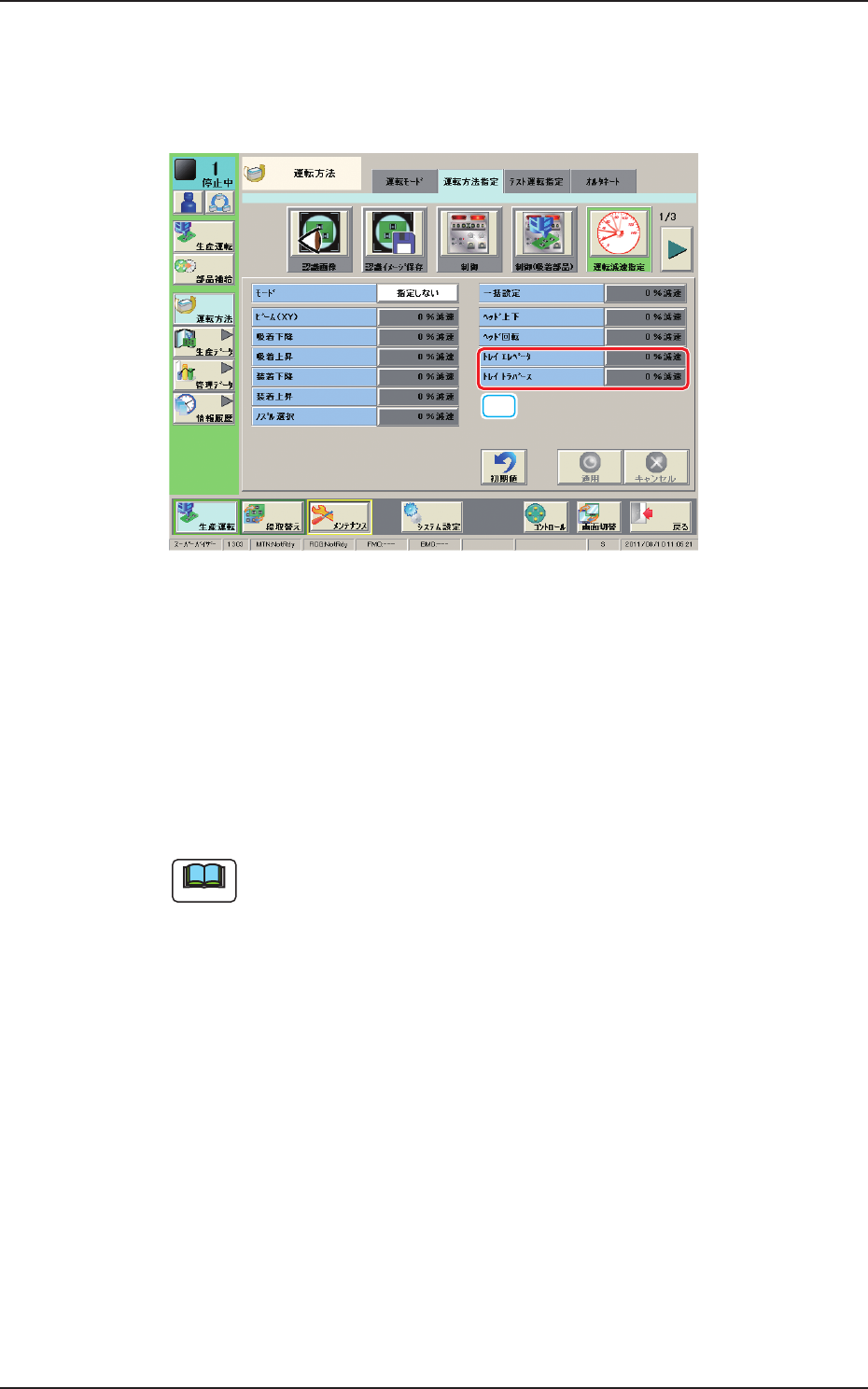

2.3.1 運転方法指定
“運転方法指定”タブシートで [ 運転減速指定 ] ボタンを押すと、以下の
画面が表示されます。
[1]
運転方法指定タブシート (1/3) FB9
[1] トレイエレベータ
エレベータの速度減速割合を指定します。
設定範囲 : 0 ～ 99 %
トレイトラバース
トラバースの速度減速割合を指定します。
設定範囲 : 0 ～ 99 %
ノート
速度減速割合を指定する場合は、“モード”を“指定する”に変更します。
1303-001
2.3 運転方法
