Einbau der Vakuumpumpe 3.3.1 Einbauplatz zugänglich machen und vor bereiten Vorbereitende Arbeiten Vacuum Pump Vakuumpumpe 29 Auflageblech [03075664-xx] einsetzen Das Auflagebl ech, auf de m die Vakuu mpumpe b efestigt w…
Einbau der Vakuumpumpe
Vorbereitende Arbeiten 3.3.1 Einbauplatz zugänglich machen und vorbereiten
28 Vacuum Pump Vakuumpumpe
3.3
3.3 Vorbereitende Arbeiten
Vorbereitende Arbeiten
DX-Maschinen sind standardmäßig mit einem manuellen Tisch ausgestattet. Der BE-Wagen ist eine Op-
tion.
SX-Maschinen sind mit BE-Wagen ausgestattet.
Vor dem Einbau der Pumpe sind die Stellplätze 1 und 2 zugänglich zu machen (siehe "3.3 Vorbereitende
Arbeiten" [ ➙ 28], "3.3.1 Einbauplatz zugänglich machen und vorbereiten" [ ➙ 28] und "3.3.3 Anschlus-
seinheit Vakuumpumpe SX1/2 [03079949-xx] einbauen für Maschinen Kxxx / Lxxx / Mxxx" [ ➙ 38]) so-
wie ggf. die Verschlauchung am Schlepp (siehe "3.3.6 Verschlauchung am Schlepp zugänglich machen"
[➙44]).
► Docken Sie bei SX-Maschinen die BE-Wagen ab.
► Fahren Sie den Stationsrechner herunter und schalten Sie die Maschine am Hauptschalter aus.
► Trennen Sie die Maschine vom Stromversorgungsnetz und von der Pneumatikversorgung.
► Sichern Sie die Maschine gegen Wiedereinschalten. Siehe "1.2 Was vor Beginn der Arbeiten zu tun
ist..." [ ➙ 11].
► Bauen Sie bei DX-Maschinen den manuellen Tisch aus.
► Entfernen Sie die Gurtabfallrutschen.
BE-Zuführung – manuelle Tische – Sicherungen demontieren – Farb-Version
3.3.1
3.3.1 Einbauplatz zugänglich machen und vorbereiten
Einbauplatz zugänglich machen und vorbereiten

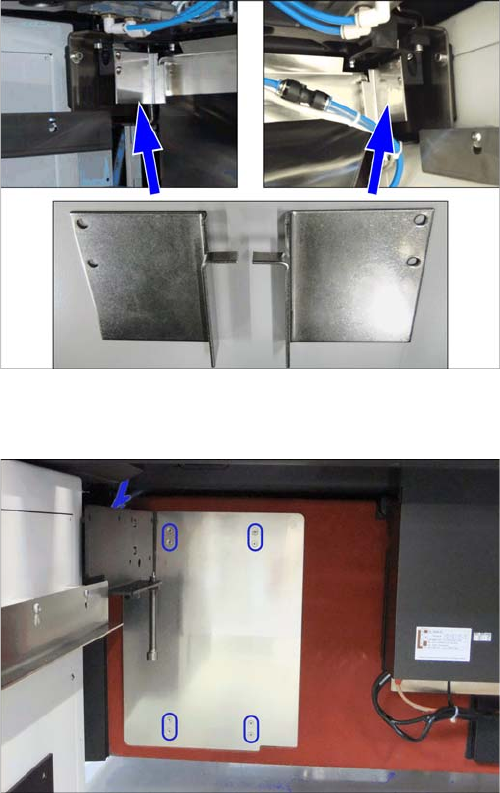

Nur manuelle Tische:
► Demontieren Sie die beiden Sicherungen:
– Sicherung Abfallrutsche DX1/2 links
[03094519-xx]
– Sicherung Abfallrutsche DX1/2 rechts
[03094522-xx]
► Entfernen Sie die Abdeckung vor dem Einbauplatz
für die Vakuumpumpe.
Das Blech ist an den vier markierten Positionen in
den Maschinenrahmen eingeklipst. Ziehen es nach
vorne heraus.
Einbau der Vakuumpumpe
3.3.1 Einbauplatz zugänglich machen und vorbereiten Vorbereitende Arbeiten
Vacuum Pump Vakuumpumpe 29
Auflageblech [03075664-xx] einsetzen
Das Auflageblech, auf dem die Vakuumpumpe befestigt
wird, wird über das Loch (1) gelegt und mit dem Monta-
geplatte von unten verschraubt.
Das nebenstehende Foto zeigt das Auflageblech von un-
ten.
1. Nasen zur Fixierung im Maschinenrahmen
2. Befestigungsposition für das Montageplatte
3. Montageplatte [03087208-xx] mit Befestigungs-
schraube (DIN7991-M6x16-A2-70) [03051535-xx]
► Setzen Sie das Auflageblech mit den drei Nasen an
den Positionen 1 nach unten in das Loch im Maschi-
nenrahmen (1).
⇨ Die Nasen fixieren das Auflageblech an seiner Posi-
tion.
► Setzen Sie die Gegenplatte von unten gegen die
Montageplatte (3) und verschrauben Sie beide von
unten (2).
Einbau der Vakuumpumpe
Vorbereitende Arbeiten 3.3.2 Vakuumpumpe vormontieren
30 Vacuum Pump Vakuumpumpe
3.3.2
3.3.2 Vakuumpumpe vormontieren
Vakuumpumpe vormontieren
Bevor die Pumpe eingebaut werden kann, muss sie entsprechend vorbereitet werden. Die Vorbereitung
umfasst folgende Tätigkeiten:
▪ "3.3.2.1 Verschlussöffnung verschließen" [ ➙ 30]
▪ "3.3.2.2 Stromkabel anschließen" [ ➙ 31]
▪ "3.3.2.4 Filter einbauen und in Position bringen" [ ➙ 33]
▪ "3.3.2.5 Verteilerblock vorbereiten und anschließen" [ ➙ 35]
▪ "3.3.2.7 Vakuumpumpe auf Schlitten setzen" [ ➙ 36]
Vakuumpumpe im Ausgangszustand
3.3.2.1
3.3.2.1 Verschlussöffnung verschließen
Verschlussöffnung verschließen
VORSICHT
Anheben der Vakuumpumpe
► Fassen Sie die Vakuumpumpe beim Anheben immer am Fuß an. Da der Schwerpunkt über
dem Fuß liegt können ansonsten bei falscher Belastung Pumpenteile abreißen.
► Heben Sie die Vakuumpumpe niemals an der Frontplatte an! Die Frontplatte der Vakuum-
pumpe ist lediglich mit Gummipuffern befestigt. Achten Sie darauf die Gummipuffer nicht
zu beschädigen.
1. Abdeckung vor Stromanschlussbox
2. Vakuum Ventil [03109300-xx]
3. Verschlussöffnung
4. Öse
5. Frontplatte
► Ersetzen Sie ggf. die Öse durch ISO4762-M10x25-
A2-70 [03042599-xx]
1. Verschlussstopfen
2. Dichtungsring
3. Verschlussöffnung
► Falls nicht vormontiert, setzen Sie den
Dichtungsring (2) auf die Verschlussschraube (R3/4
St+NBR) [03004775-xx] (1) und schrauben Sie bei-
des in die Öffnung oben auf der Pumpe (3).
Wenn kein Dichtungsring vorhanden ist, tragen Sie
zuvor zur Gewindedichtung Loctite 55 auf die Gewin-
deverbindung auf.
