Einbau der Vakuumpumpe
3.3.3 Anschlusseinheit Vakuumpumpe SX1/2 [03079949-xx] einbauen für Maschinen Kxxx / Lxxx / Mxxx Vorbereitende Arbeiten
Vacuum Pump Vakuumpumpe 41
3.3.3.1
3.3.3.1 Anschlusseinheit Vakuumpumpe SX1/SX2 [03079949-xx] einbauen (Maschinen Ser.Nr. Nxxx)
Anschlusseinheit Vakuumpumpe SX1/SX2 [03079949-xx] einbauen (Maschinen Ser.Nr. Nxxx)

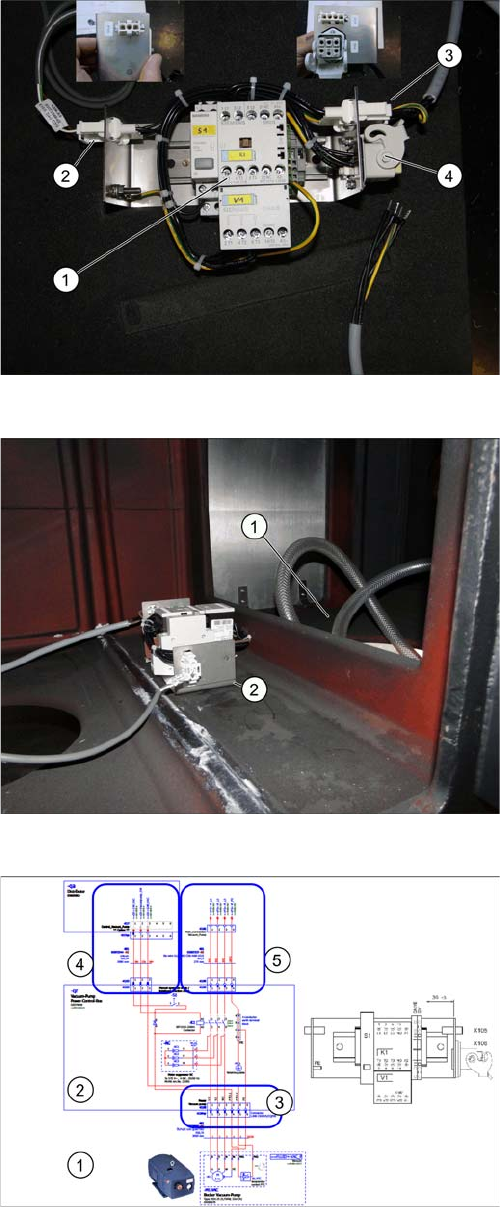

Anschluss Vakuumpumpe Kontrollbox
► Stellen Sie die elektrischen Verbindungen zur An-
schluss-einheit Vakuumpumpe
SX1/2 [03079949-xx] (1) her.
1. Anschlusseinheit Vakuumpumpe SX1/2 [03079949-
xx]
2. Kabel Control-Vakuum-Pumpe [03072544-xx] W2
X103 Sektor 2 (im Maschinenständer an der Einbau-
position der Anschlusseinheit) <- von X17qa Distribu-
tor
3. Kabel AC Power Vakuum Pumpe [03113252-xx] (3)
W6 X105 -> nach (4) (Das Kabel liegt bereits im
Maschinenständer an der Einbauposition der An-
schlusseinheit).
4. Kabel Stromversorgung Vakuumpumpe [03079997-
xx] (4) -> an Vakuumpumpe X95.
Position Vakuumpumpe Kontrollbox
► Setzen Sie die Anschlusseinheit Vakuumpumpe
SX1/2 [03079949-xx] in den Maschinenständer ein.
► Fixieren Sie sie mit Klettoflausch.
Legende:
1. Position Vakuumpumpe
2. Position Anschlusseinheit Vakuumpumpe SX1/2
[03079949-xx]
Übersicht Anschluss Vakuumpumpe
Legende:
1. Vakuumpumpe
2. Anschlusseinheit Vakuumpumpe SX1/2 [03079949-
xx]
3. Kabel Control-Vakuum-Pumpe [03072544-02] W2
X103 vorhanden
4. Kabel AC Power Vakuum Pumpe [03113252-xx]
X105 <-> X96
5. Kabel Vakuum-Pumpe – Power Control Box
[03079997-xx] X106qr <-> Pumpe
Einbau der Vakuumpumpe
Vorbereitende Arbeiten 3.3.4 Arbeiten am Distributor
42 Vacuum Pump Vakuumpumpe
3.3.4
3.3.4 Arbeiten am Distributor
Arbeiten am Distributor
► Entfernen Sie an der Steuerrechnerseite die Mitten-
verkleidung.
► Stecken Sie die Ader 8 aus der Klemme 3 aus und si-
chern Sie die Ader 8 mit der WAGO-2-Leiter-Verbin-
dungsklemme [03090581-xx] (1).
VORSICHT!
Ader 8 führt 24 V Spannung.
Einbau der Vakuumpumpe
3.3.5 Pumpenlaufrichtung prüfen Vorbereitende Arbeiten
Vacuum Pump Vakuumpumpe 43
3.3.5
3.3.5 Pumpenlaufrichtung prüfen
Pumpenlaufrichtung prüfen
► Setzen Sie die Pumpe auf einen Hubwagen mit ei-
nem geeigneten Aufsatz und sichern Sie diese mit ei-
nem Gurtband gegen Herunterfallen.
► Fahren Sie die Pumpe in den Stellplatzbereich 2 vor
die Anschlusseinheit Vakuumpumpe.
► Stecken Sie das Kabel zur Vakuumpumpe (1) an.
► Schalten Sie mit S1 (2) die Vakuumpumpe ein.
► An der Rückseite der Pumpe befindet sich ein Pfeil
(1), der die korrekte Laufrichtung des Ventilators an-
zeigt.
► Prüfen Sie, ob sich der Ventilator in Pfeilrichtung
dreht.
► Wenn die Laufrichtung korrekt ist, Stecken Sie die
Pumpe von der Anschlusseinheit ab und fahren Sie
fort mit Abschnitt "3.4.1 Pumpe in Maschine setzen"
[➙47].
► Wenn die Laufrichtung nicht korrekt ist, fahren Sie
fort mit Abschnitt "3.3.5.1 Pumpenlaufrichtung um-
kehren" [ ➙ 44].
HINWEIS
Pumpenlaufrichtung bei eingebauter Pumpe überprüfen
Wenn es nötig ist, die Pumpenlaufrichtung bei eingebauter Pumpe zu überprüfen, schalten Sie
die Pumpe ein und prüfen Sie, ob an den Pipetten des betreffenden Bestückkopfs ein Vakuum
anliegt. Wenn ja, ist die Pumpenlaufrichtung korrekt. Wenn nein, fahren Sie fort mit Abschnitt
"3.3.5.1 Pumpenlaufrichtung umkehren" [ ➙ 44].
