Einbau der Vakuumpumpe Vorbereitende Arbeiten 3.3.7 Vakuumschläuche anschließen 46 Vacuum Pump Vakuumpumpe ► Schließen Sie an jeden f reien An schluss den ent - sprechenden Vakuumschlauch an (2) bis (4) . ▪ Verwenden Sie…
Einbau der Vakuumpumpe
3.3.7 Vakuumschläuche anschließen Vorbereitende Arbeiten
Vacuum Pump Vakuumpumpe 45
3.3.7
3.3.7 Vakuumschläuche anschließen
Vakuumschläuche anschließen
Ausgangszustand Druckluftbetrieb und Zielzustand Vakuumbetrieb
Im Druckluftbetrieb liegt an allen Anschlüssen Verteilers (A und C) und der Kabelschleppschläuche
Druckluft an.
Im Vakuumbetrieb verbleibt am Verteiler ein Anschluss (A) mit Druckluft und drei Anschlüsse (C) werden
für Vakuum genutzt.
Das heißt, nach dem Umrüsten wird der innere Schlauch (B) des Kabelschlepp weiterhin mit Druckluft
betrieben und die drei äußeren müssen mit Vakuum betrieben werden.
Umrüsten auf Vakuumbetrieb
A = Druckluftanschluss am Kopf
B = Druckluftschlauch
C = Vakuumanschlüsse am Kopf

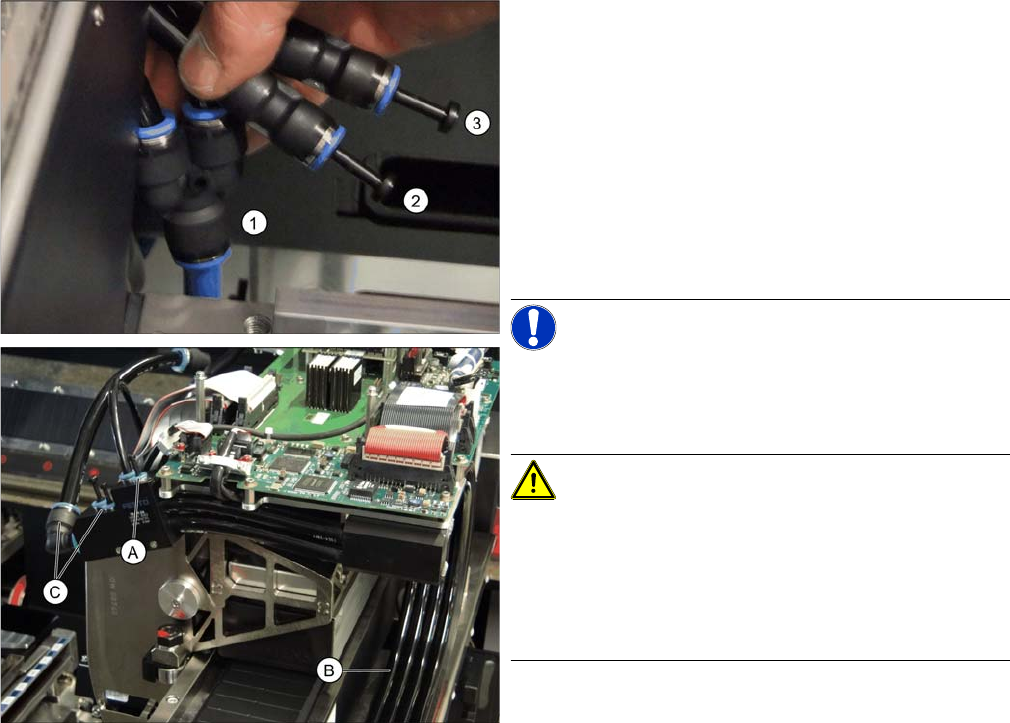

Im Ausgangszustand gehen vom C&P20 A-Kopf zwei ak-
tive Druckluftleitungen ab, die über eine Y-Kupplung in ei-
nen PUN 12-Schlauch münden (1), der an der
Drucklufteinheit angeschlossen ist.
Die beiden Vakuumleitungen sind im Ausgangszustand
inaktiv und mit Blindstopfen verschlossen (2 und 3).
► Ziehen Sie die Y-Kupplung (1). Stecken Sie zwi-
schen den blauen Druckluftschlauch der Pneumatik-
versorgung und den Versorgungsschlauch des
Druckregelventils eine PUN 10/12-Kupplung
[03053793-xx] auf.
HINWEIS!
Der Druckluftschlauch für das Druckregelventil ist der
obere an der Verteilereinheit (A), der innenliegend neben
den Vakuumschläuchen verläuft (B).
VORSICHT!
Prüfen Sie bitte unbedingt, dass Sie hier den richtigen
Druckluftschlauch vom Kabelschlepp zum Druckregel-
ventil angeschlossen haben. Sollte dieses nicht der Fall
sein, können die Vakuumschläuche am DP-Antrieb des
C&P20 A bzw. an den Segmenten des C&P12 (DLM)
beschädigt werden.
► Entfernen Sie die beiden Blindstopfen (2) und (3).
Einbau der Vakuumpumpe
Vorbereitende Arbeiten 3.3.7 Vakuumschläuche anschließen
46 Vacuum Pump Vakuumpumpe
► Schließen Sie an jeden freien Anschluss den ent-
sprechenden Vakuumschlauch an (2) bis (4).
▪ Verwenden Sie für Portal 1 die 1 m langen
Schläuche. (3x [03090005-xx])
▪ Verwenden Sie für Portal 2 die 2 m langen
Schläuche. (3x [03090006-xx])
► Führen Sie an Portal 2 bei Maschinen der Serien-
nummer Kxxx/Lxxx/Mxxx die Schläuche um den Tra-
fo herum (1) auf die andere Seite herüber zum
Einbauplatz für die Pumpe. Bei Maschinen der Seri-
ennummer Nxxx gibt es an dieser Stelle keinen Trafo
mehr.
Einbau der Vakuumpumpe
3.4.1 Pumpe in Maschine setzen Vakuumpumpe einbauen
Vacuum Pump Vakuumpumpe 47
3.4
3.4 Vakuumpumpe einbauen
Vakuumpumpe einbauen
Der Einbauplatz für die Pumpe befindet sich an Stellplatz 1.
Sehen Sie dazu auch...
3.3.1 Einbauplatz zugänglich machen und vorbereiten [ ➙ 28]
3.3.2 Vakuumpumpe vormontieren [ ➙ 30]
3.4.1 Pumpe in Maschine setzen [ ➙ 47]
3.4.3 Abluftkanal komplett [03079527-xx] unter Maschine setzen [➙ 48]
3.4.4 Abluftschlauch ID100 [03087599-xx] anschließen [ ➙ 49]
3.4.2 Vakuumschläuche an Verteilerblock anschließen [ ➙ 48]
3.4.1
3.4.1 Pumpe in Maschine setzen
Pumpe in Maschine setzen
► Setzen Sie die Pumpe auf einen Hubwagen mit ei-
nem geeigneten Aufsatz und sichern Sie diese mit ei-
nem Gurtband gegen Herunterfallen.
► Fahren Sie die Pumpe vor den Einbauplatz der Ma-
schine.
VORSICHT!
Senken Sie die Gabel beim Unterfahren so weit ab, dass
unten am Ständer befindliche Anbauteile, wie die Befes-
tigungsplatte der Vakuumpumpe, nicht abgeschert wer-
den.
HINWEIS!
Nehmen Sie zum Einbau der Pumpe eine zweite Person
zu Hilfe.
► Setzen Sie die Pumpe auf das Montageblech im Ein-
bauplatz und schieben Sie sie bis zum Stopp nach
hinten.
► Führen Sie das Stromkabel auf die andere Seite in
den Stellplatzbereich 2, wo Sie es dann an die An-
schlusseinheit anstecken.
► Fixieren Sie die Vakuumschläuche mit einem Kabel-
binder an der Öse oben auf der Pumpe. Achten Sie
dabei darauf, dass die Kabel nicht gequetscht wer-
den.
