Instandhaltung
4.1.4 Durchführen der Instandhaltungstätigkeiten Instandhaltungstätigkeiten Vakuumpumpe
Vacuum Pump Vakuumpumpe 59
4.1.4.1
4.1.4.1 Prüfen/Austauschen des Filtereinsatzes
Prüfen/Austauschen des Filtereinsatzes

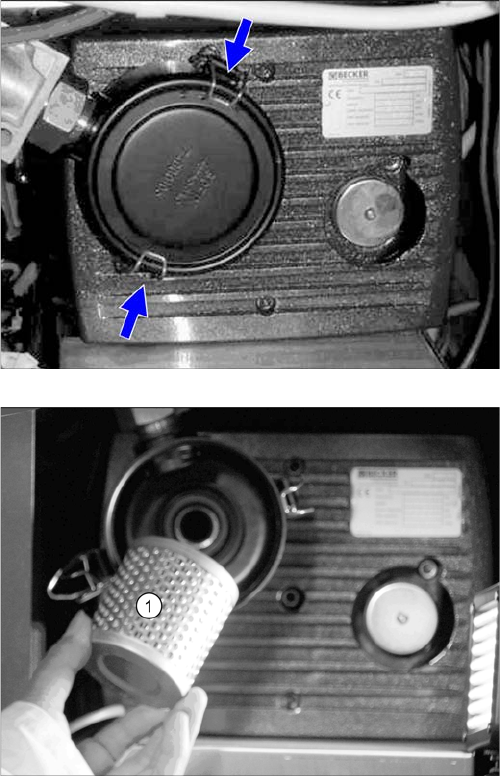

► Öffnen Sie die seitlichen Halteklammern des
Filtergehäuses und nehmen Sie den Deckel ab.
► Nehmen Sie den Vakuumfilter (1) heraus.
► Prüfen Sie den Vakuumfilter und tauschen Sie diesen
ggf. aus (Filtereinsatz [03077677-xx]).
Instandhaltung
Instandhaltungstätigkeiten Vakuumpumpe 4.1.5 Abschließende Arbeiten
60 Vacuum Pump Vakuumpumpe
4.1.5
4.1.5 Abschließende Arbeiten
Abschließende Arbeiten
► Der Einbau erfolgt in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hinweise:
BE-Zuführung – manuelle Tische – Sicherungen montieren – SW-Version
SXDX12V1 V2 – Schneidgerät – Gurtabfallrutsche – auf Kunsts toffstreifen achten – SW-Version
Nur manuelle Tische:
WARNUNG!
An manuellen Tischen besteht ohne die beiden Sicherun-
gen Verletzungsgefahr.
► Montieren Sie die beiden Sicherungen.
VORSICHT!
Achten Sie darauf, dass sich der Kunststoffstreifen (1)
(wenn vorhanden) beim Einhängen der Gurtabfallrutsche
hinter dem Blech (2) befindet.
Der schwarz-gelb-schraffierte Aufkleber muss komplett
sichtbar sein.
