Einbau der Vakuumpumpe
3.3.1 Einbauplatz zugänglich machen und vorbereiten Vorbereitende Arbeiten
Vacuum Pump Vakuumpumpe 29

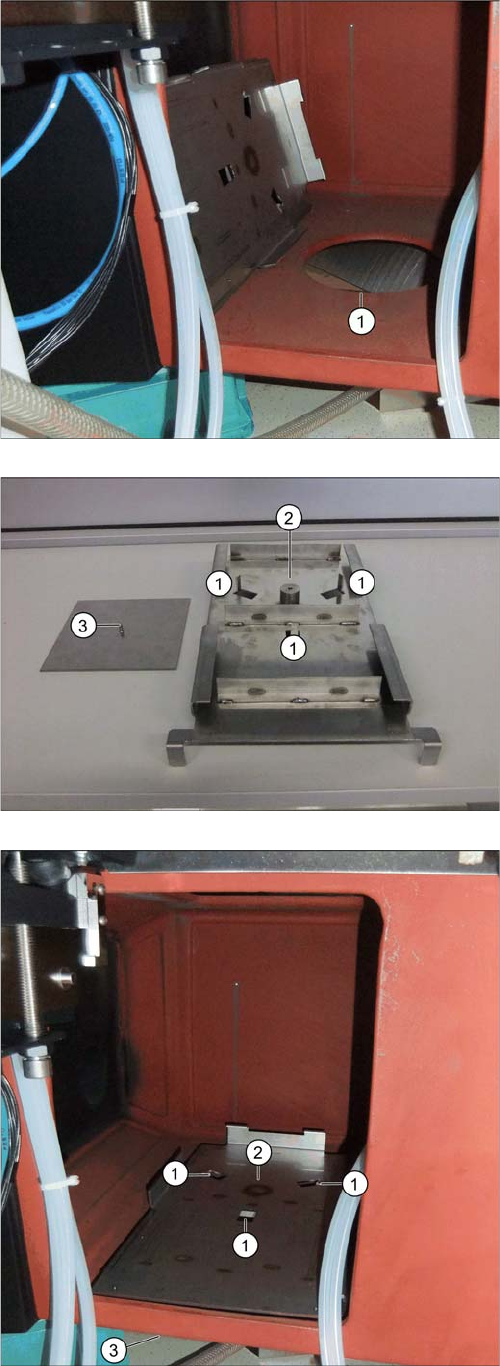

Auflageblech [03075664-xx] einsetzen
Das Auflageblech, auf dem die Vakuumpumpe befestigt
wird, wird über das Loch (1) gelegt und mit dem Monta-
geplatte von unten verschraubt.
Das nebenstehende Foto zeigt das Auflageblech von un-
ten.
1. Nasen zur Fixierung im Maschinenrahmen
2. Befestigungsposition für das Montageplatte
3. Montageplatte [03087208-xx] mit Befestigungs-
schraube (DIN7991-M6x16-A2-70) [03051535-xx]
► Setzen Sie das Auflageblech mit den drei Nasen an
den Positionen 1 nach unten in das Loch im Maschi-
nenrahmen (1).
⇨ Die Nasen fixieren das Auflageblech an seiner Posi-
tion.
► Setzen Sie die Gegenplatte von unten gegen die
Montageplatte (3) und verschrauben Sie beide von
unten (2).
Einbau der Vakuumpumpe
Vorbereitende Arbeiten 3.3.2 Vakuumpumpe vormontieren
30 Vacuum Pump Vakuumpumpe
3.3.2
3.3.2 Vakuumpumpe vormontieren
Vakuumpumpe vormontieren
Bevor die Pumpe eingebaut werden kann, muss sie entsprechend vorbereitet werden. Die Vorbereitung
umfasst folgende Tätigkeiten:
▪ "3.3.2.1 Verschlussöffnung verschließen" [ ➙ 30]
▪ "3.3.2.2 Stromkabel anschließen" [ ➙ 31]
▪ "3.3.2.4 Filter einbauen und in Position bringen" [ ➙ 33]
▪ "3.3.2.5 Verteilerblock vorbereiten und anschließen" [ ➙ 35]
▪ "3.3.2.7 Vakuumpumpe auf Schlitten setzen" [ ➙ 36]
Vakuumpumpe im Ausgangszustand
3.3.2.1
3.3.2.1 Verschlussöffnung verschließen
Verschlussöffnung verschließen
VORSICHT
Anheben der Vakuumpumpe
► Fassen Sie die Vakuumpumpe beim Anheben immer am Fuß an. Da der Schwerpunkt über
dem Fuß liegt können ansonsten bei falscher Belastung Pumpenteile abreißen.
► Heben Sie die Vakuumpumpe niemals an der Frontplatte an! Die Frontplatte der Vakuum-
pumpe ist lediglich mit Gummipuffern befestigt. Achten Sie darauf die Gummipuffer nicht
zu beschädigen.

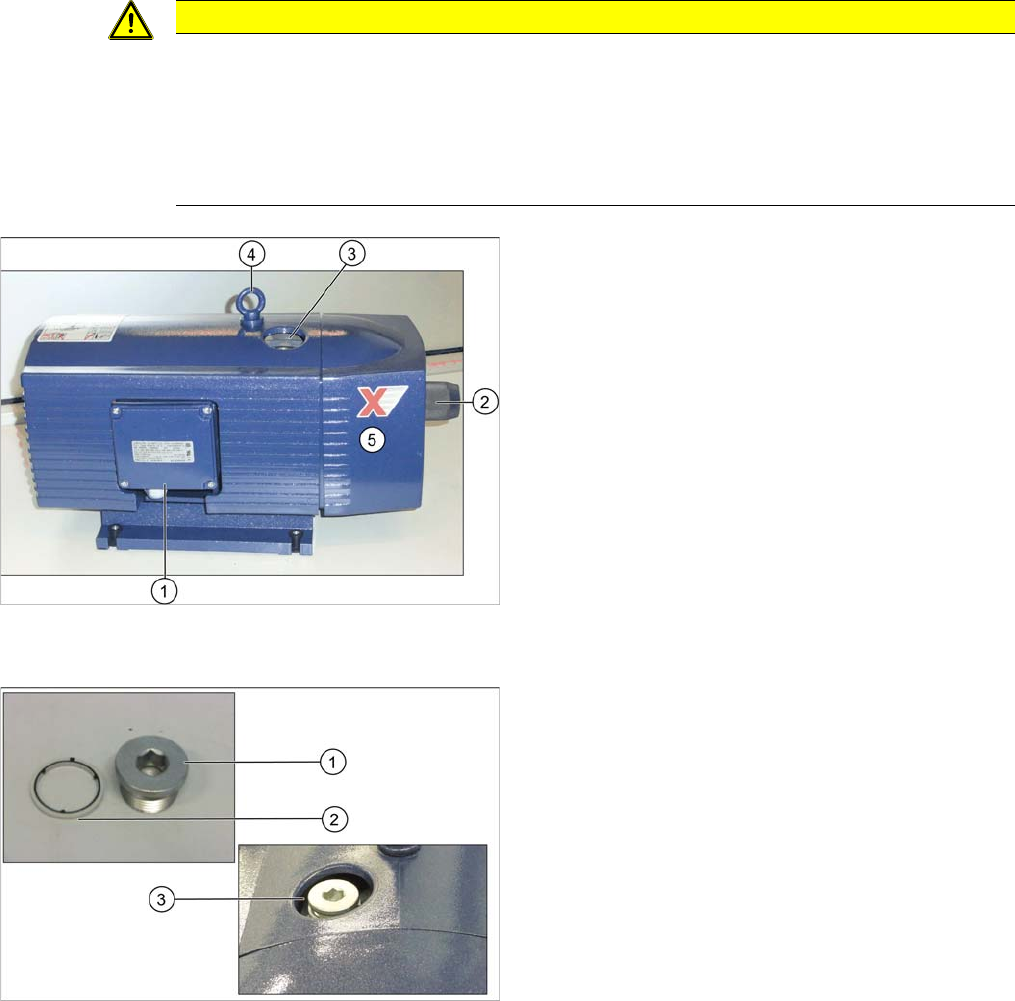

1. Abdeckung vor Stromanschlussbox
2. Vakuum Ventil [03109300-xx]
3. Verschlussöffnung
4. Öse
5. Frontplatte
► Ersetzen Sie ggf. die Öse durch ISO4762-M10x25-
A2-70 [03042599-xx]
1. Verschlussstopfen
2. Dichtungsring
3. Verschlussöffnung
► Falls nicht vormontiert, setzen Sie den
Dichtungsring (2) auf die Verschlussschraube (R3/4
St+NBR) [03004775-xx] (1) und schrauben Sie bei-
des in die Öffnung oben auf der Pumpe (3).
Wenn kein Dichtungsring vorhanden ist, tragen Sie
zuvor zur Gewindedichtung Loctite 55 auf die Gewin-
deverbindung auf.
Einbau der Vakuumpumpe
3.3.2 Vakuumpumpe vormontieren Vorbereitende Arbeiten
Vacuum Pump Vakuumpumpe 31
3.3.2.2
3.3.2.2 Stromkabel anschließen
Stromkabel anschließen

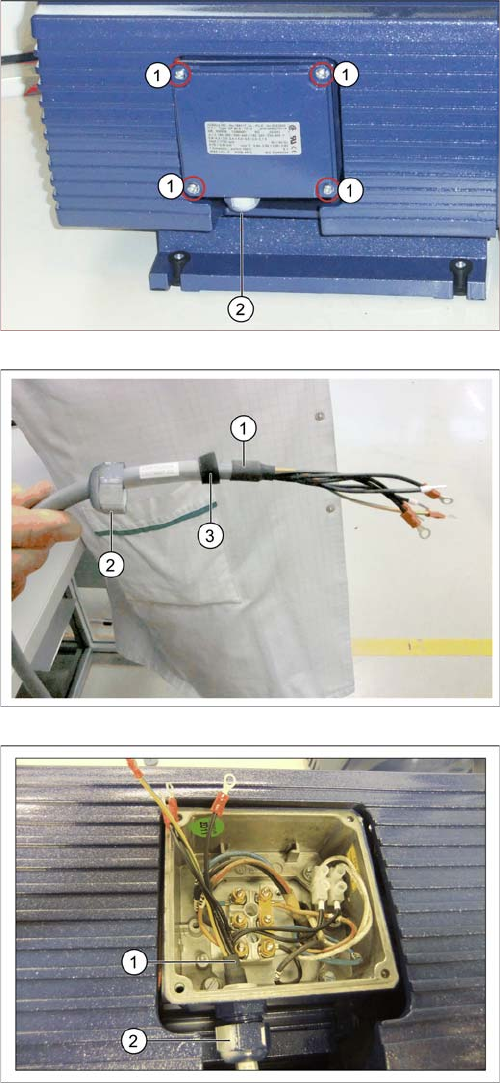

1. 4x Schrauben an der Abdeckung
2. Zugentlastung
► Entfernen Sie die vier Befestigungsschrauben (1) der
Abdeckung vor der Stromanschlussbox und nehmen
Sie die Abdeckung ab.
► Drehen Sie die Zugentlastung heraus (2).
1. Stromkabel
2. Zugentlastung
► Fädeln Sie das Stromkabel [03079997-xx] (1) durch
die Zugentlastung (2) und den Dichtring (3).
1. Stromkabel
2. Zugentlastung
► Fädeln Sie das Stromkabel in die Stromanschluss-
box (1) und drehen Sie die Zugentlastung fest (2).
