Einbau der Vakuumpumpe 3.4.4 Abluftschlauch ID100 [03087599-xx] anschlie ßen Vakuumpumpe einbauen Vacuum Pump Vakuumpumpe 49 3.4.4 3 . 4 . 4 A b lu f t s c h la u c h I D 1 0 0 [ 0 3 0 8 7 5 9 9 - x x ] a n s c h lie ß e…
Einbau der Vakuumpumpe
Vakuumpumpe einbauen 3.4.2 Vakuumschläuche an Verteilerblock anschließen
48 Vacuum Pump Vakuumpumpe
3.4.2
3.4.2 Vakuumschläuche an Verteilerblock anschließen
Vakuumschläuche an Verteilerblock anschließen
3.4.3
3.4.3 Abluftkanal komplett [03079527-xx] unter Maschine setzen
Abluftkanal komplett [03079527-xx] unter Maschine setzen
► Schließen Sie die VakuumSchläuche am Verteiler-
block an:
⇨ Schlauch 1 m Vakuumpumpe SX1/2 [03090005-xx]
⇨ Schlauch 2 m Vakuumpumpe SX1/2 [03090006-xx]
► Verwenden Sie für einen anzuschließendem Kopf
komplett die Anschlüsse in der Reihe (1) oder kom-
plett die gewinkelten Anschlüsse in der Reihe (2).
► Wenn Sie nur einen Kopf anschließen, verschließen
die Anschlüsse der jeweils freien Reihe mit Blindstop-
fen.
Abluftkanal vor dem Einbau
Um die Abluft nach außen abzuführen, muss der Abluft-
kanal unter die Maschine gesetzt werden.
1. Langloch
2. Schraube und Nase rasten ein
3. Montageblech
4. Stopp-Position der Pumpe
► Der Abluftkanal wird beim Einbau unter die Pumpe
geschoben, so dass die eingeklebte Schraube am
Keil und die Nase am Grundblech der Pumpe (2) in-
einanderfassen. An den Langlöchern links und rechts
(1) wird der Keil mit dem Montageblech verschraubt.
(Schrauben: ISO4762-M8x40-A2-70 [03042589-xx])
Einbau der Vakuumpumpe
3.4.4 Abluftschlauch ID100 [03087599-xx] anschließen Vakuumpumpe einbauen
Vacuum Pump Vakuumpumpe 49
3.4.4
3.4.4 Abluftschlauch ID100 [03087599-xx] anschließen
Abluftschlauch ID100 [03087599-xx] anschließen
► Heben Sie die Vakuumpumpe an und schieben Sie
den Abluftkanal ein. Er rastet in seiner Endposition
am Montageblech ein.
► Verschrauben Sie den Abluftkanal links und rechts an
den zuvor gezeigten Befestigungspunkten.
► Halten Sie ggf. eine Taschenlampe bereit, um den
Arbeitsbereich besser auszuleuchten zu können.
► Montieren Sie den mitgelieferten Gabelschlüssel wie
im Bild gezeigt an der Vakuumpumpe.
► Längen Sie den Abluftschlauch auf 120 cm ab.
► Setzen Sie den Abluftschlauch auf den Stutzen und
führen Sie den Schlauch seitlich am Maschinenfuß
aus der Maschine heraus.
► Ziehen Sie den Schlauch mit einer Schlauchschelle
Ideal Maxi W1 [03090050-xx] an Position (1) fest.
Einbau der Vakuumpumpe
Vakuumpumpe einbauen 3.4.5 Einbauplatz verschließen
50 Vacuum Pump Vakuumpumpe
3.4.5
3.4.5 Einbauplatz verschließen
Einbauplatz verschließen

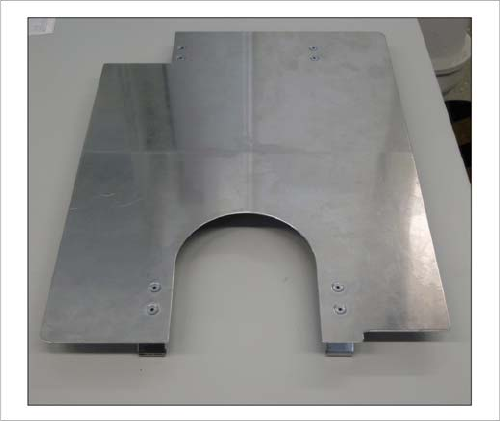

► Verschließen Sie nach Einbau der Pumpe den Ein-
bauplatz mit dem "Abdeckblech kpl. / P001"
[03088818-xx].
