Einbau der Vakuumpumpe Vorbereitende Arbeiten 3.3.2 Vakuumpumpe vormontieren 36 Vacuum Pump Vakuumpumpe 3.3.2.6 3 . 3 . 2 . 6 F e h llu f t v e n t il m o n t ie r e n u n d e in s t e lle n Fehlluftventil montieren und …
Einbau der Vakuumpumpe
3.3.2 Vakuumpumpe vormontieren Vorbereitende Arbeiten
Vacuum Pump Vakuumpumpe 35
3.3.2.5
3.3.2.5 Verteilerblock vorbereiten und anschließen
Verteilerblock vorbereiten und anschließen

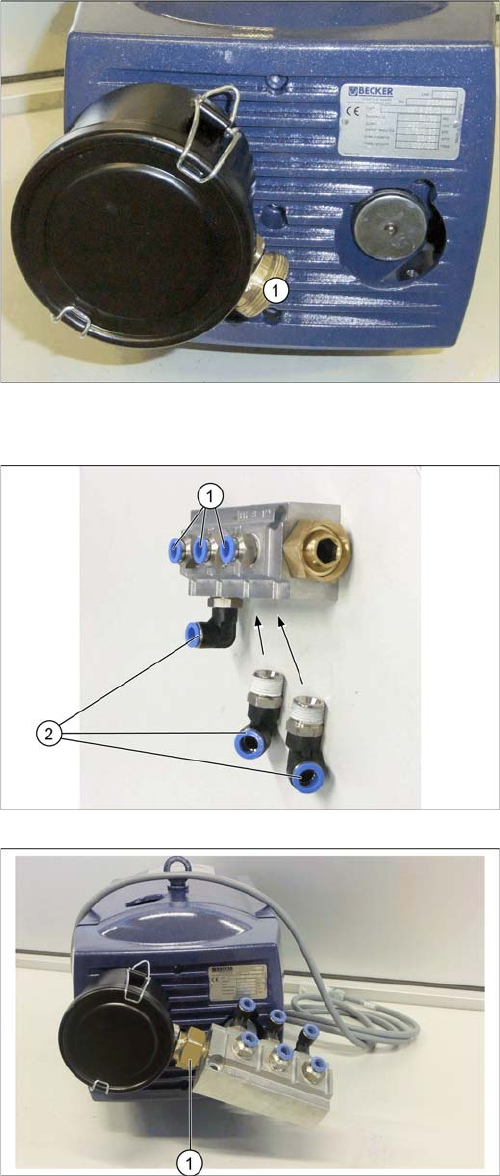

1. 4-Uhr-Position
► Drehen Sie den Filtereinsatz [03077677-xx] auf die
erste Hälfte des Doppelgewindenippels in die Pum-
pe. Tragen Sie zuvor Loctite 55 auf die Gewindever-
bindung auf.
► Bringen Sie den Filter in die richtige Position. Der
Stutzen muss in ca. 4-Uhr-Position weisen (1).
► Ziehen Sie die Mutter mit dem "Gabelschluessel
SW36" [03090043-xx] fest.
► (1) Drehen Sie einen Doppelgewindenippel G3/4 Ms
[03093668-xx] in den Filter. Tragen Sie zuvor
Loctite 55 auf die Gewindedichtung auf.
1. 3x Steckverschraubung QS-1/2-10 [03038816-xx]
2. 3x Steckverschraubung QSL-1/2-10 [03081051-xx]
► Schrauben Sie die drei 10er Winkelanschlüsse an
den Verteilerblock [03086336-xx].
► Befestigen Sie den Verteilerblock mit Hilfe des beili-
genden M36er Maulschlüssels [03090043-xx] in der
gezeigten Position (1).
Einbau der Vakuumpumpe
Vorbereitende Arbeiten 3.3.2 Vakuumpumpe vormontieren
36 Vacuum Pump Vakuumpumpe
3.3.2.6
3.3.2.6 Fehlluftventil montieren und einstellen
Fehlluftventil montieren und einstellen
Bei zwei Bestück-Köpfen wird das Fehlluftventil komplett zu gedreht.
Sollte nur ein Bestück-Kopf mit der Vakuumpumpe betrieben werden, so muss das Ventil um ca. ½ Um-
drehung wieder geöffnet werden.
3.3.2.7
3.3.2.7 Vakuumpumpe auf Schlitten setzen
Vakuumpumpe auf Schlitten setzen
► Demontieren Sie den Verteilerblock von der Vakuum-
pumpe.
► Demontieren Sie eine Festo Verschraubung (1).
► Montieren Sie die Adaptierung ½Zoll (1) auf 1Zoll (2)
und das Vakuumventil Becker (3).
Schlitten für Vakuumpumpe
1. Befestigungspunkte für Kabelschellen
2. Nasen zur späteren Fixierung des Schlittens am Ab-
luftkanal
3. 4 Befestigungspunkte für Vakuumpumpe
Einbau der Vakuumpumpe
3.3.2 Vakuumpumpe vormontieren Vorbereitende Arbeiten
Vacuum Pump Vakuumpumpe 37
1., 2. Befestigungspunkte für Vakuumpumpe
► Schieben Sie die Vakuumpumpe [03069679-xx] auf
den Schlitten [03077380-xx]wie im Foto gezeigt.
► Befestigen Sie die Vakummpumpe auf dem Schlitten
(an den Positionen (1) und (2) sowie auf der
gegenüberliegenden Seite). Verwenden Sie dazu
Schrauben vom Typ ISO4762-M5x30-A2-70
[03042565-xx].
1. Befestigungspunkte für Kabelschellen
2., 3. Führung des Stromkabels nach oben
► Ziehen Sie die beiden Kabelschellen auf das Strom-
kabel.
► Befestigen Sie die beiden Kabelschellen an Position
1. Legen Sie jeweils eine Beilagscheibe zwischen
Kabelschelle [00386753-xx] und Schraube
(ISO4762-M4x8-A2-70) [03042551-xx].
► Führen Sie das Stromkabel nach oben (2) über die
Pumpe (3).
