Einbau der Vakuumpumpe Vorbereitende Arbeiten 3.3.2 Vakuumpumpe vormontieren 34 Vacuum Pump Vakuumpumpe 1. Reduziernippel G1 - G3/4 [03088251-xx] ► Trag en Sie Lo ctite 55 a uf die Ge windeverbindung auf und drehen Sie d…
Einbau der Vakuumpumpe
3.3.2 Vakuumpumpe vormontieren Vorbereitende Arbeiten
Vacuum Pump Vakuumpumpe 33
► Setzen Sie die Abdeckung wieder vor die Stromanschlussbox und befestigen Sie diese mit den vier
zuvor entfernten Schrauben.
3.3.2.4
3.3.2.4 Filter einbauen und in Position bringen
Filter einbauen und in Position bringen

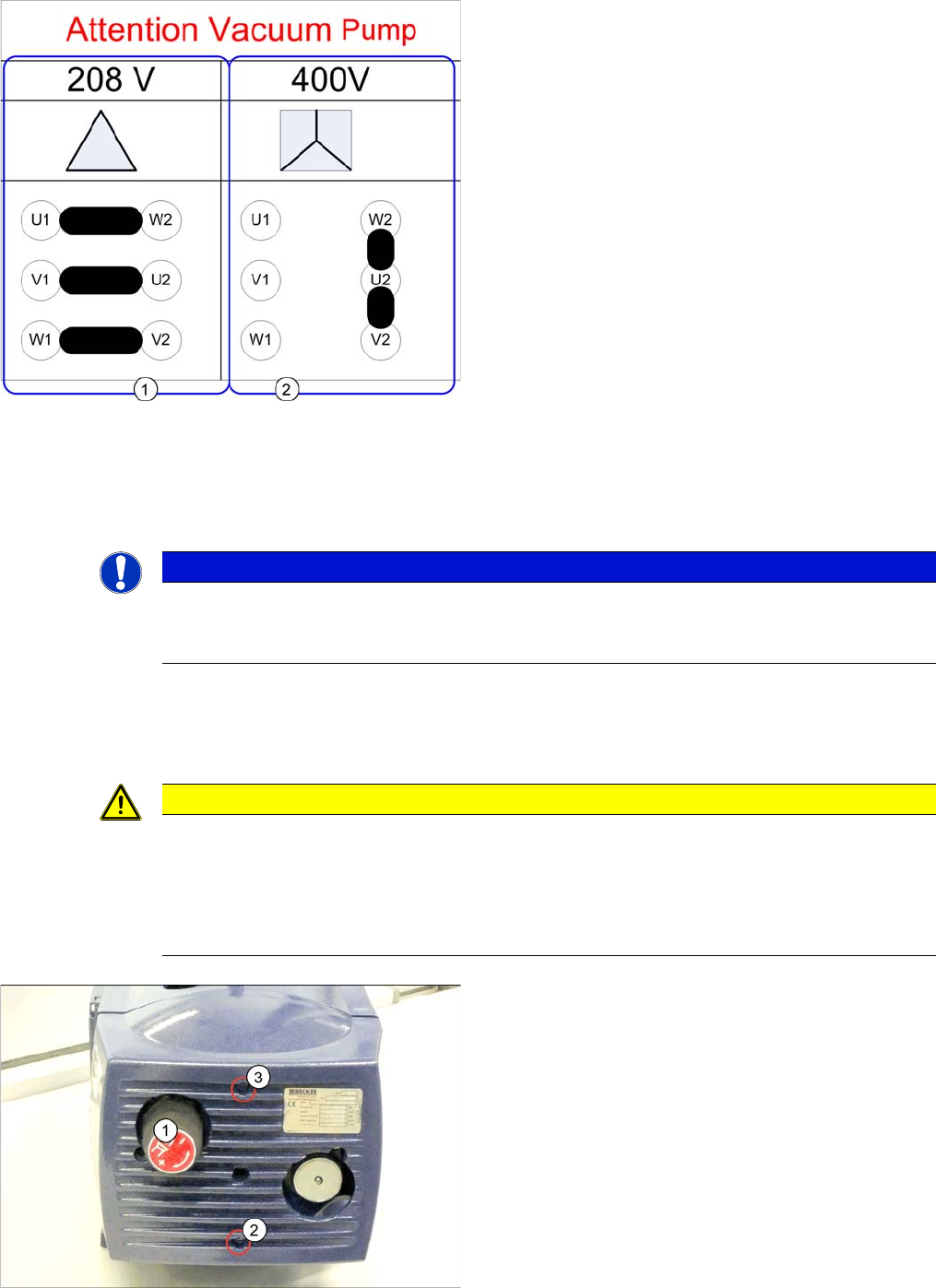

Eingangsspannung Vakuumpumpe
1. Eingangsspannung 208V -> Betrieb mit Trafo US-
Option 110V (Brückenstecker [03110977-xx] ent-
fernt)
► Verdrahten Sie den Motorklemmblock gemäß neben-
stehender Grafik 208V.
► Verbinden Sie mit den Blechen
▪U1 mit W1
▪V1 mit U2
▪W1 mit V2
1. Eingangsspannung 400V -> Betrieb mit 3x 208V
(Brückenstecker [03110977-01] installiert)
► Verdrahten Sie den Motorklemmblock gemäß neben-
stehender Grafik 400V.
► Verbinden Sie mit den Blechen W2 mit U2 mit V2 (le-
gen Sie zwischen W2 und U2 zwei Bleche unter).
► Schließen Sie anschließend das Kabel Stromversor-
gung Vakuumpumpe [03079997-xx] wieder an.
▪ Leiter (1) an Anschluss U1
▪ Leiter (2) an Anschluss V1
▪ Leiter (3) an Anschluss W1
HINWEIS
Eingangsspannung bei Umrüstung
Im Falle einer Umrüstung auf die US-Option Trafo 110 V, muss die Eingangsspannung an der
Vakuumpumpe gemäß der Information umgeklemmt werden!
VORSICHT
Nicht an Frontplatte anheben
Die Frontplatte der Vakuumpumpe ist lediglich mit Gummipuffern befestigt.
► Achten Sie darauf die Gummipuffer nicht zu beschädigen.
► Heben Sie die Vakuumpumpe immer am Gehäuse oder am Filter an, nicht an der Front-
platte.
1. Fehlluftventil
2. Befestigungsschraube
3. Befestigungsschraube
► Drehen Sie das Fehlluftventil heraus.
► Lösen Sie die Befestigungsschrauben (2) und (3)
und nehmen Sie die Frontplatte ab.
Einbau der Vakuumpumpe
Vorbereitende Arbeiten 3.3.2 Vakuumpumpe vormontieren
34 Vacuum Pump Vakuumpumpe

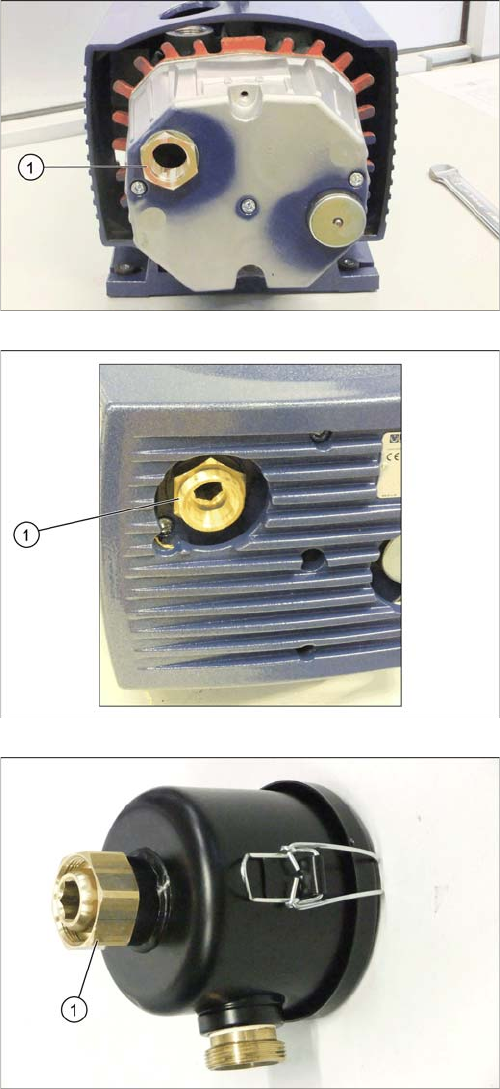

1. Reduziernippel G1 - G3/4 [03088251-xx]
► Tragen Sie Loctite 55 auf die Gewindeverbindung auf
und drehen Sie den Reduziernippel anstelle des
Fehlluftventils ein (1).
Beachten Sie die dazu die Einbauanleitung des Pum-
penherstellers. Der Dichtfaden muss in Gewinderich-
tung aufgedreht werden.
► Setzen Sie die Abdeckung wieder auf und befestigen
Sie diese mit den beiden zuvor entfernten Schrau-
ben.
► Schrauben Sie den "Doppelnippel lösbar G3/4 Ms"
[03038435-xx] auseinander und drehen Sie eine
Hälfte in den Reduziernippel (1). Tragen Sie zuvor
Loctite 55 auf die Gewindeverbindung auf.
Beachten Sie die dazu die Einbauanleitung des Pum-
penherstellers. Der Dichtfaden muss in Gewinderich-
tung aufgedreht werden.
► Drehen Sie die zweite Hälfte des "Doppelnippel
lösbar" [03038435-xx] in den Filter ein (1). Tragen
Sie zuvor Loctite 55 auf die Gewindeverbindung auf.
Beachten Sie die dazu die Einbauanleitung des Pum-
penherstellers. Der Dichtfaden muss in Gewinderich-
tung aufgedreht werden.
Einbau der Vakuumpumpe
3.3.2 Vakuumpumpe vormontieren Vorbereitende Arbeiten
Vacuum Pump Vakuumpumpe 35
3.3.2.5
3.3.2.5 Verteilerblock vorbereiten und anschließen
Verteilerblock vorbereiten und anschließen
1. 4-Uhr-Position
► Drehen Sie den Filtereinsatz [03077677-xx] auf die
erste Hälfte des Doppelgewindenippels in die Pum-
pe. Tragen Sie zuvor Loctite 55 auf die Gewindever-
bindung auf.
► Bringen Sie den Filter in die richtige Position. Der
Stutzen muss in ca. 4-Uhr-Position weisen (1).
► Ziehen Sie die Mutter mit dem "Gabelschluessel
SW36" [03090043-xx] fest.
► (1) Drehen Sie einen Doppelgewindenippel G3/4 Ms
[03093668-xx] in den Filter. Tragen Sie zuvor
Loctite 55 auf die Gewindedichtung auf.
1. 3x Steckverschraubung QS-1/2-10 [03038816-xx]
2. 3x Steckverschraubung QSL-1/2-10 [03081051-xx]
► Schrauben Sie die drei 10er Winkelanschlüsse an
den Verteilerblock [03086336-xx].
► Befestigen Sie den Verteilerblock mit Hilfe des beili-
genden M36er Maulschlüssels [03090043-xx] in der
gezeigten Position (1).
