QD023-07 3. 机器的安装 NXT 安装手册 99 气源配管的连接 ＜在序列号到 294 为止的自立 4M 基座旁增设时＞ ＜在序列号为 295 以后的自立 4M 基座旁增设时＞ 基座的连接 完成信号电缆的连接及气源管的 配管后， 用专用支架连接相邻基座。 请参照 [3.8.13 增设的 固定 ]。
3. 机器的安装 QD023-07
98 NXT 安装手册
QD023-07 3. 机器的安装
NXT 安装手册 99

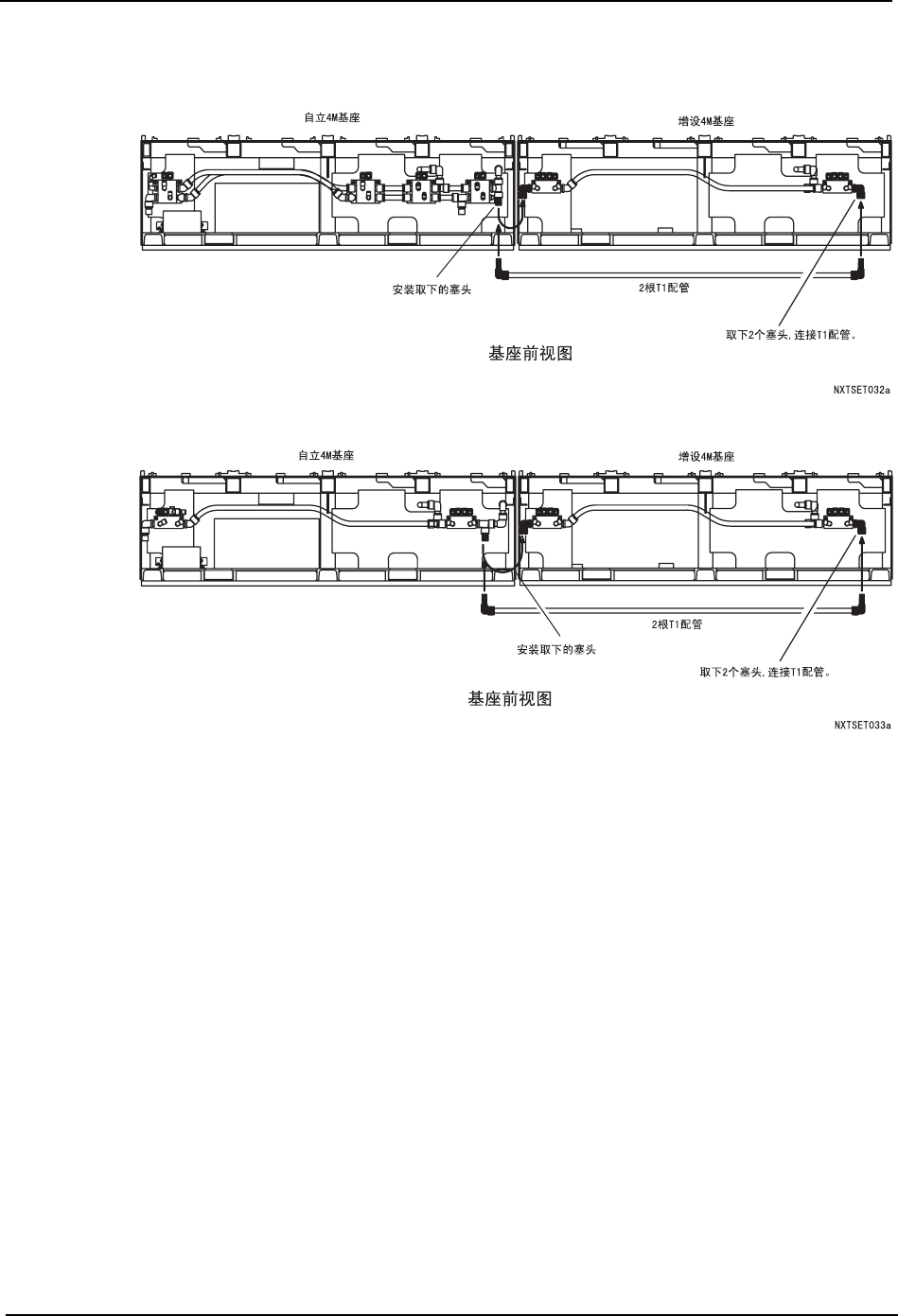

气源配管的连接
＜在序列号到 294 为止的自立 4M 基座旁增设时＞
＜在序列号为 295 以后的自立 4M 基座旁增设时＞
基座的连接
完成信号电缆的连接及气源管的配管后，用专用支架连接相邻基座。请参照 [3.8.13 增设的
固定 ]。
3. 机器的安装 QD023-07
100 NXT 安装手册
3.8.12 对 4M 基座增设 4M 基座 （2）
跨接开关及双列直插开关的设定
请按照以下设定基座内的接口电路板和远程控制 I/O 电路板上的跨接开关及双列直插开关。
各电路板的位置请参照 NXT 机械手册。
注意
在进行操作前，必须切断机器的电源。
