3. 机器的安装 QD023-07 40 NXT 安装手册 3.7.2 信号电缆连接图 （ NXT-NXT-NXT） * * * * * * * *
QD023-07 3. 机器的安装
NXT 安装手册 39
3.7.1 连接方法

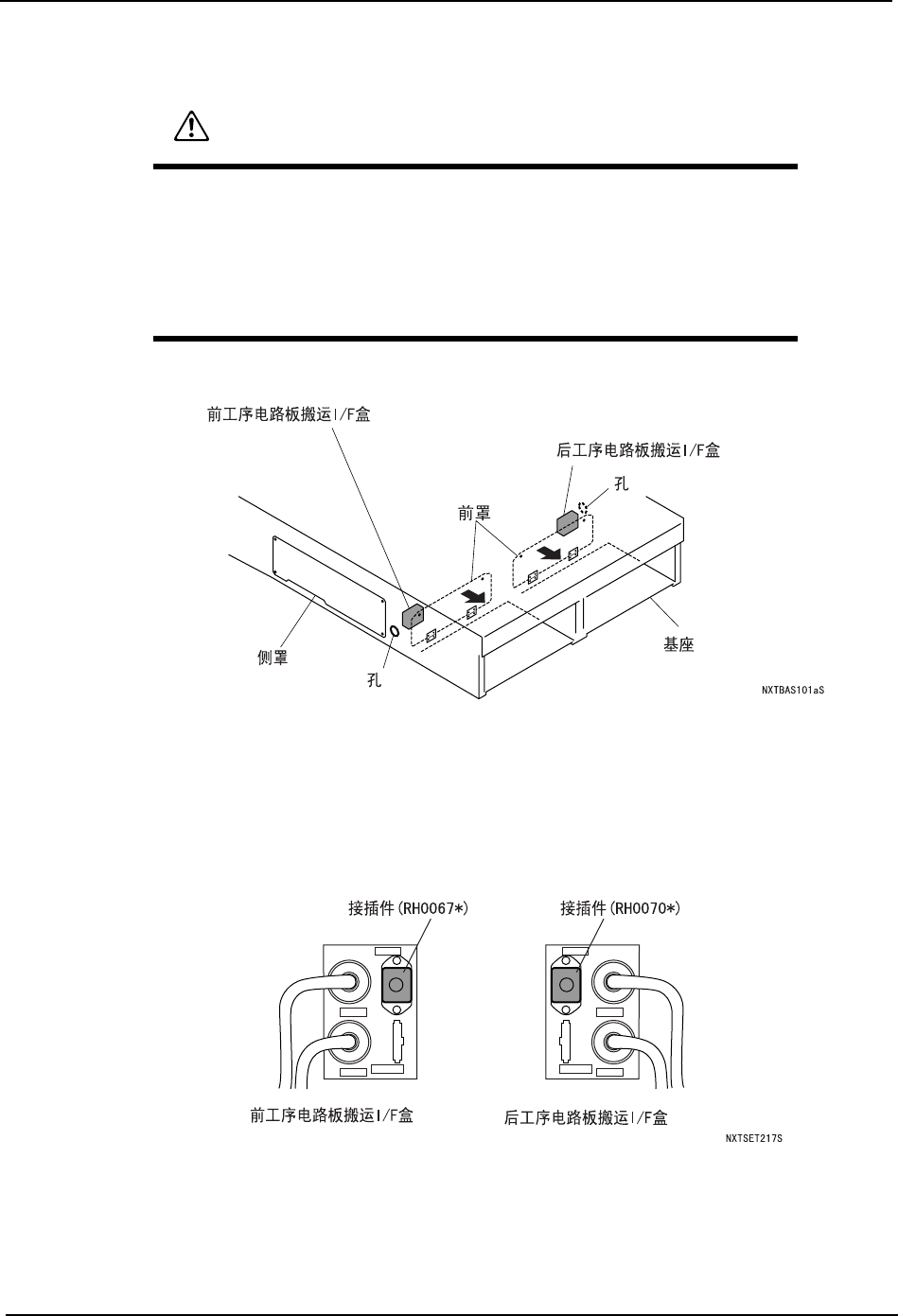

1. 打开基座前罩，或取下基座侧罩。
2. 将连接电缆连接至以下的接插件上。
·前工序电路板搬运 I/F 盒的 LANE1 接插件和 LANE2 接插件
·后工序电路板搬运 I/F 盒的 LANE1 接插件和 LANE2 接插件
3. 保持安装在前工序电路板搬运 I/F 盒的 CN-M1 及后工序电路板搬运 I/F 盒的 CN-M2 上的
接插件 （RH0067* 和 RH0070*）处于插入状态。
4. 将连接好的电缆 （左右各 2 根）从基座侧面的孔中取出，并连接至以下的接插件上。
·前工序机器的电路板搬运 I/F 盒的 LANE1 接插件和 LANE2 接插件
·后工序机器的电路板搬运 I/F 盒的 LANE1 接插件和 LANE2 接插件
注意
请务必在断电后进行接插件的插拔。
插入接插件时，请确认接插件名称注意不要搞错。接插件要完全插入及准
确连接。
接插件要完全插入及准确连接。
CN-M1 CN-M2
CN-CV1F CN-CV1F
LANE1
LANE2
LANE1
LANE2
3. 机器的安装 QD023-07
40 NXT 安装手册
3.7.2 信号电缆连接图 （NXT-NXT-NXT）
*
*
*
*
*
*
*
*
QD023-07 3. 机器的安装
NXT 安装手册 41
3.8 NXT 基座的增设
对自立型 NXT 的基座设置增设型基座的步骤。自立型 NXT 之间连接时，请参照 [3.7 NXT 之
间的连接 ]。
3.8.1 增设类型
请从以下 10 种增设类型中选择。不能增设除此以外的类型。
