QD023-07 3. 机器的安装 NXT 安装手册 29 3.3 线性马达的轴盖罩的拆除 (M6S) 在 M6S 模组上，安装有保护线性马达的轴的盖罩。 3.3.1 方法 1. 请打开保护盖罩的合缝，将其拆除。 2. 请保管拆除的盖罩。在维修保养和移动时 需要。 警告 M6S 模组的线性马达有强力的磁性。使用 心藏起搏器的用户，请不要 接近 线性马达的轴或者线圈部分 （55mm 以内） 。有可能因为磁力造成心藏起 搏器的误动。 注意 …
3. 机器的安装 QD023-07
28 NXT 安装手册

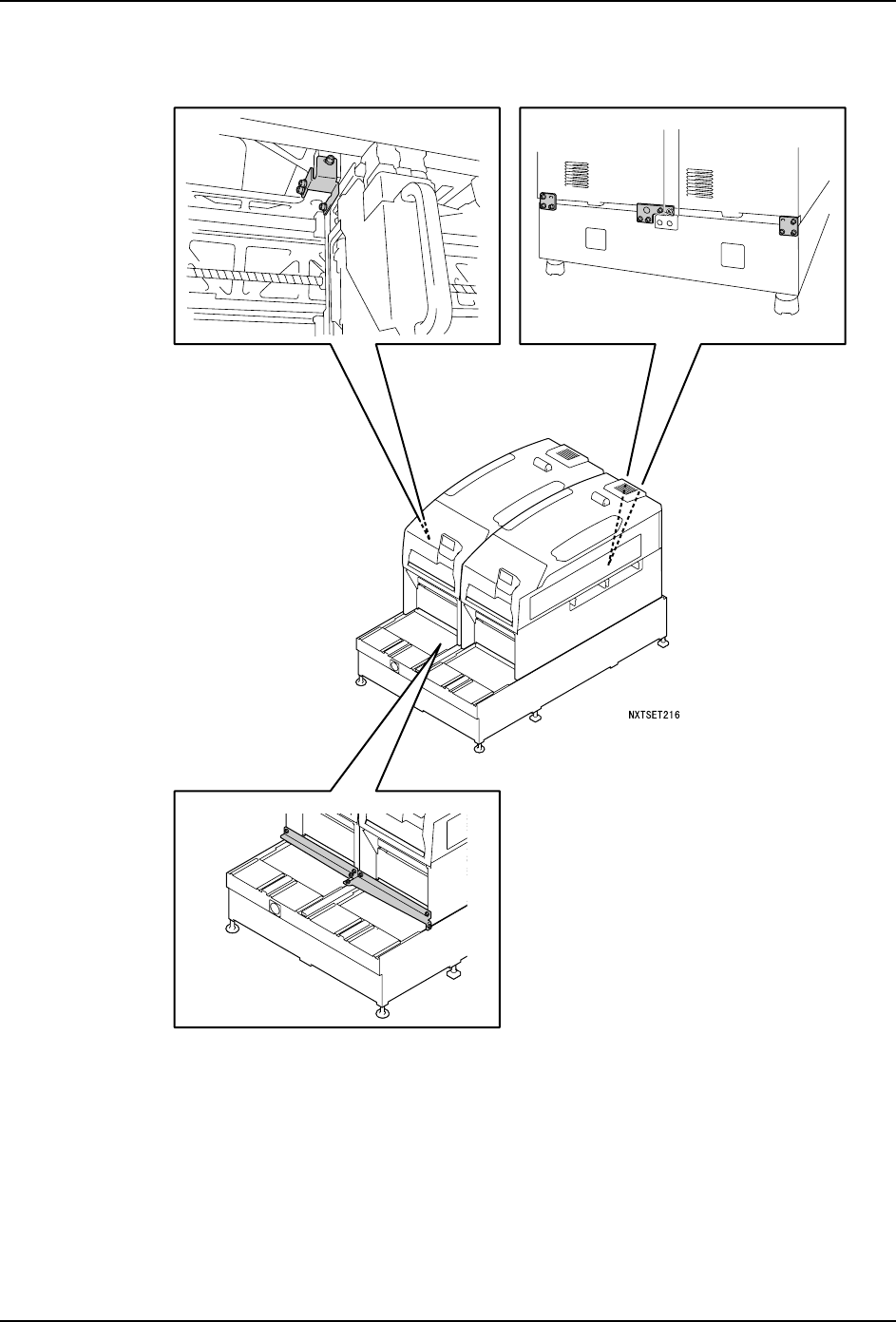

< M6(S) 模组时 >
QD023-07 3. 机器的安装
NXT 安装手册 29

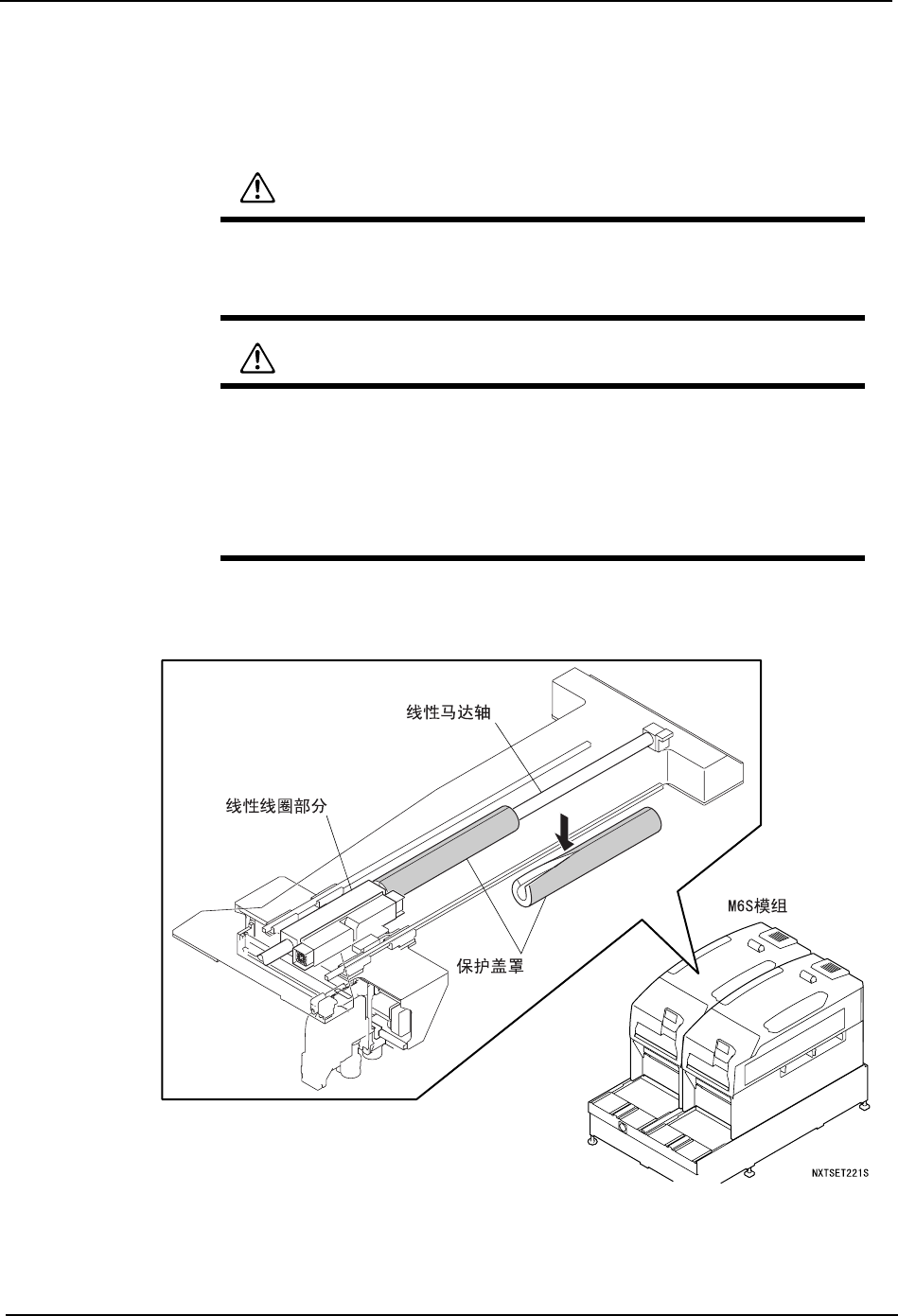

3.3 线性马达的轴盖罩的拆除 (M6S)
在 M6S 模组上，安装有保护线性马达的轴的盖罩。
3.3.1 方法
1. 请打开保护盖罩的合缝，将其拆除。
2. 请保管拆除的盖罩。在维修保养和移动时需要。
警告
M6S 模组的线性马达有强力的磁性。使用心藏起搏器的用户，请不要接近
线性马达的轴或者线圈部分 （55mm 以内）。有可能因为磁力造成心藏起
搏器的误动。
注意
将 XY 机械手用手进行移动时，请抓住框架部分。抓住贴装工作头主体或
者手柄时，请不要对工作头施加压力。
在 M6S 模组的线性马达附近请不要将工具等靠近。有时会因磁力吸引而产
生以外的受伤。
在 M6S 模组的线性马达附近，请不要将磁卡、手表、精密仪器等靠近。有
可能因磁力而产生故障。
3. 机器的安装 QD023-07
30 NXT 安装手册
3.4 基本连接
以下对电源电缆，网络电缆，以及气源供应管的连接方法进行说明。
3.4.1 电源电缆
外部供电电压为 AC 200 V ～ 230 V。若电压不在此范围内，请另外准备变压器。
电源容量为 6.5 kVA （最大）。请务必连接到大于这个容量的电源。
为确保安全，请在供电 （工厂）侧安装符合下列规格的漏电断路器。
·额定灵敏度电流值：100 mA
·动作时间：0.1 sec 以内 （高速型）

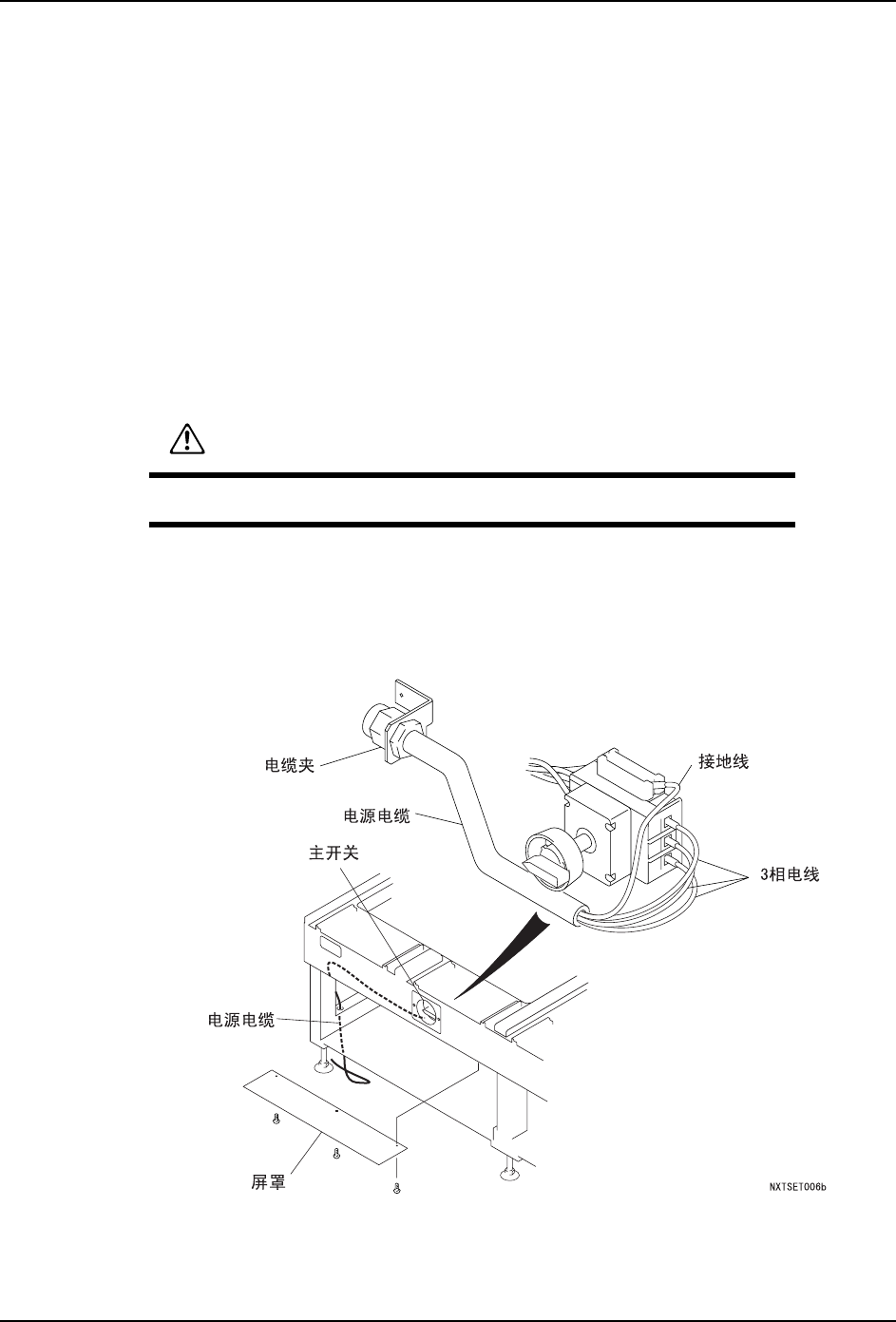

连接方法
1. 先取下废料带盒，再取下电源开关下面的银色屏罩。
2. 从机器的电源接口插入电源电缆。
3. 将接地线连接到接地线端口台。
危险
操作前请确保外部电源断开，电缆中没有电流通过。
