3. 机器的安装 QD023-07 108 NXT 安装手册 3.9 NXT 与其他机型的连接 在本机前后连接 NXT 以外的机种时的步骤如下。 备注 ) 此处以正流程 （左→右）为例进行说明。 NXTBAS128 3 3 1 4 2 4
QD023-07 3. 机器的安装
NXT 安装手册 107

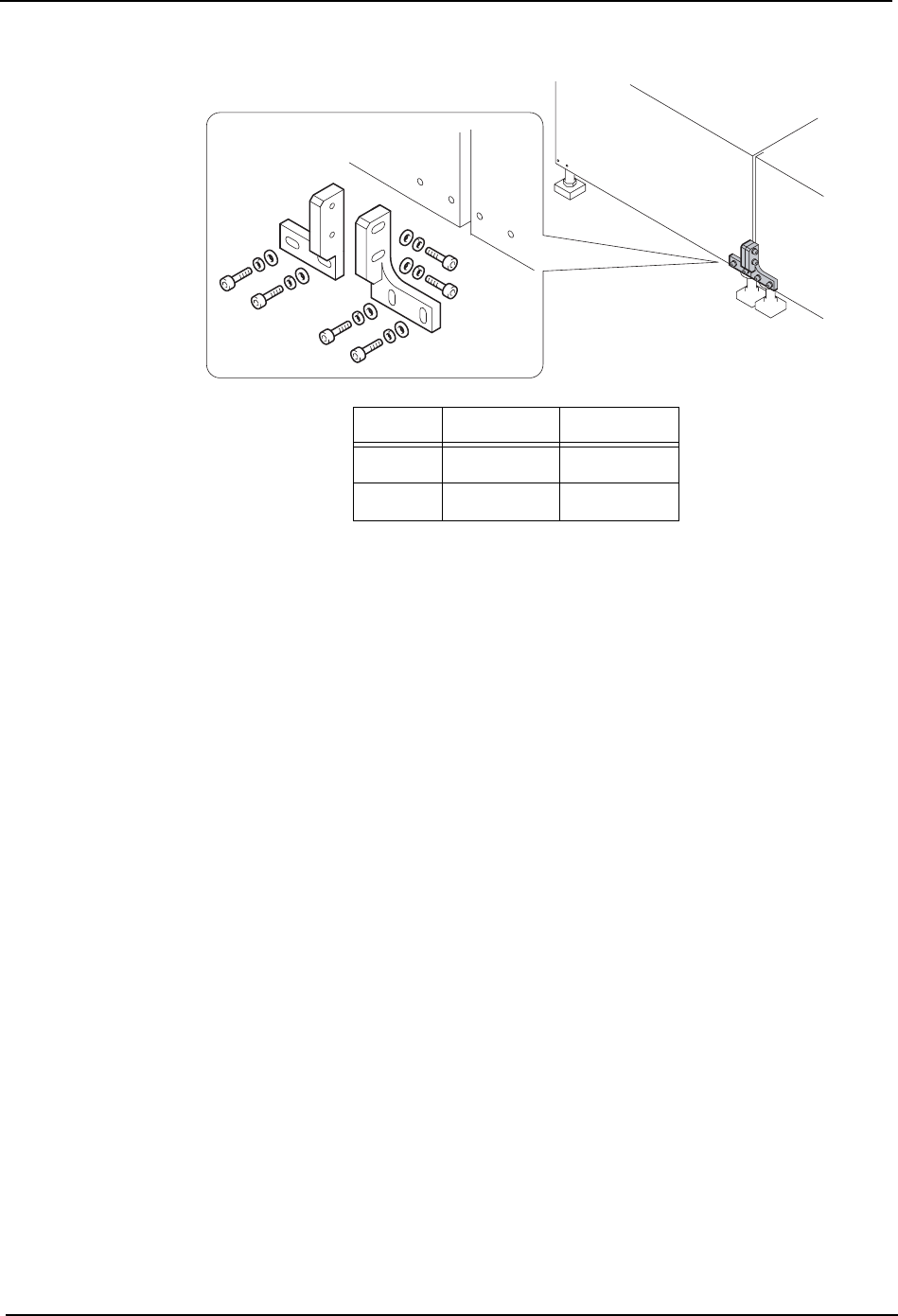

基座后侧的固定
图号 品名 个数 / 位置
PM21380 支架 1
PM21390 支架 1
NXTSET036
3. 机器的安装 QD023-07
108 NXT 安装手册
3.9 NXT 与其他机型的连接
在本机前后连接 NXT 以外的机种时的步骤如下。
备注 ) 此处以正流程 （左→右）为例进行说明。
NXTBAS128
3
3
1
4
2
4
QD023-07 3. 机器的安装
NXT 安装手册 109
3.9.1 连接方法
1. 打开基座前罩，或取下基座侧罩。
2. 将连接电缆 （A 型或 B 型）安装到以下的接插件上。
·前工序电路板搬运 I/F 盒的 LANE1 接插件和 LANE2 接插件上。（使用通道 2 时）
·后工序电路板搬运 I/F 盒的 LANE1 接插件和 LANE2 接插件上。（使用通道 2 时）
备注 ) 对照前后工序的机器，请灵活使用连接电缆 （A 型或 B 型）和转换导线。
3. 在前工序电路板搬运 I/F 盒的 CN-M1 和后工序电路板搬运 I/F 盒的 CN-M2 上保持接插件
（RH0067* 和 RH0070*）的连接。
4. 将连接好的电缆 （左右各 1 根或 2 根）从基座侧面的孔中慢慢取出，连接至前工序机器
上用于 “向后工序传送输入信号”的端口或后工序机器上用于 “从前工序接收输出信
号”的端口。
注意
连接及取下接插件时，必须切断电源。
插入接插件时，请确认接插件名称注意不要搞错。接插件要完全插入及准
确连接。
接插件要完全插入及准确连接。
CN-M1 CN-M2
CN-CV1F CN-CV1F
LANE1
LANE2
LANE1
LANE2
