QD023-07 3. 机器的安装 NXT 安装手册 35 2. 松开下图中水平调整螺栓的固定螺母。转动水平调整螺栓， 使模组搬运轨道的高度和电 路板的搬运高度相一致。 请一边进行各个测定处 水平仪上的水平度确认， 一边进行作业。 3. 然后，松开基座前侧水平调整螺栓的固定螺母。调整前侧水平调整螺栓， 使得机器的重 量稍稍压上。 注意 ) 不要使在前侧水平调整螺栓上受到的机器重量太大， 以免影响到基座的水平度。 该前侧螺栓为 将模组拉出…
3. 机器的安装 QD023-07
34 NXT 安装手册
3.5 调整水平
请使用水平仪进行调整，在保持基座的水平度的同时，使模组搬运轨道的高度和电路板的搬
运高度相一致。
3.5.1 调整水平方法

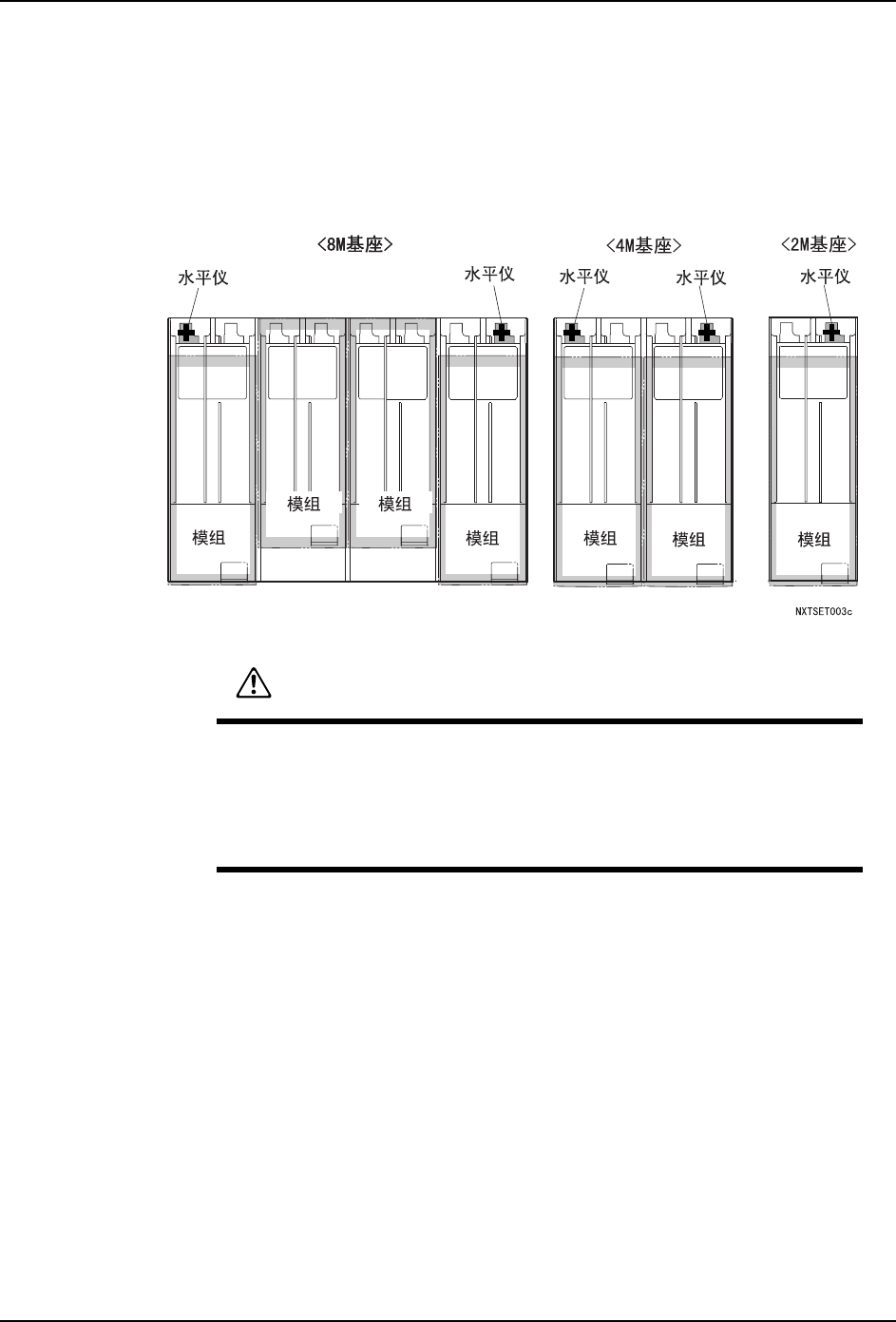

1. 拉出模组，在机器后部的测定位置 （研磨面）的 XY 方向上设置水平仪。
警告
可同时拉出一半的模组数量是有限的。（8M 基座的 M3 模组最多可拉出 4
台，4M 基座的 M3 模组最多可拉出 2 台）
若拉出的模组数量超过限制台数，整个机器会前倾，有可能会撞伤操作人
员。（尤其是在正面水平调整螺栓还未调整时）
QD023-07 3. 机器的安装
NXT 安装手册 35

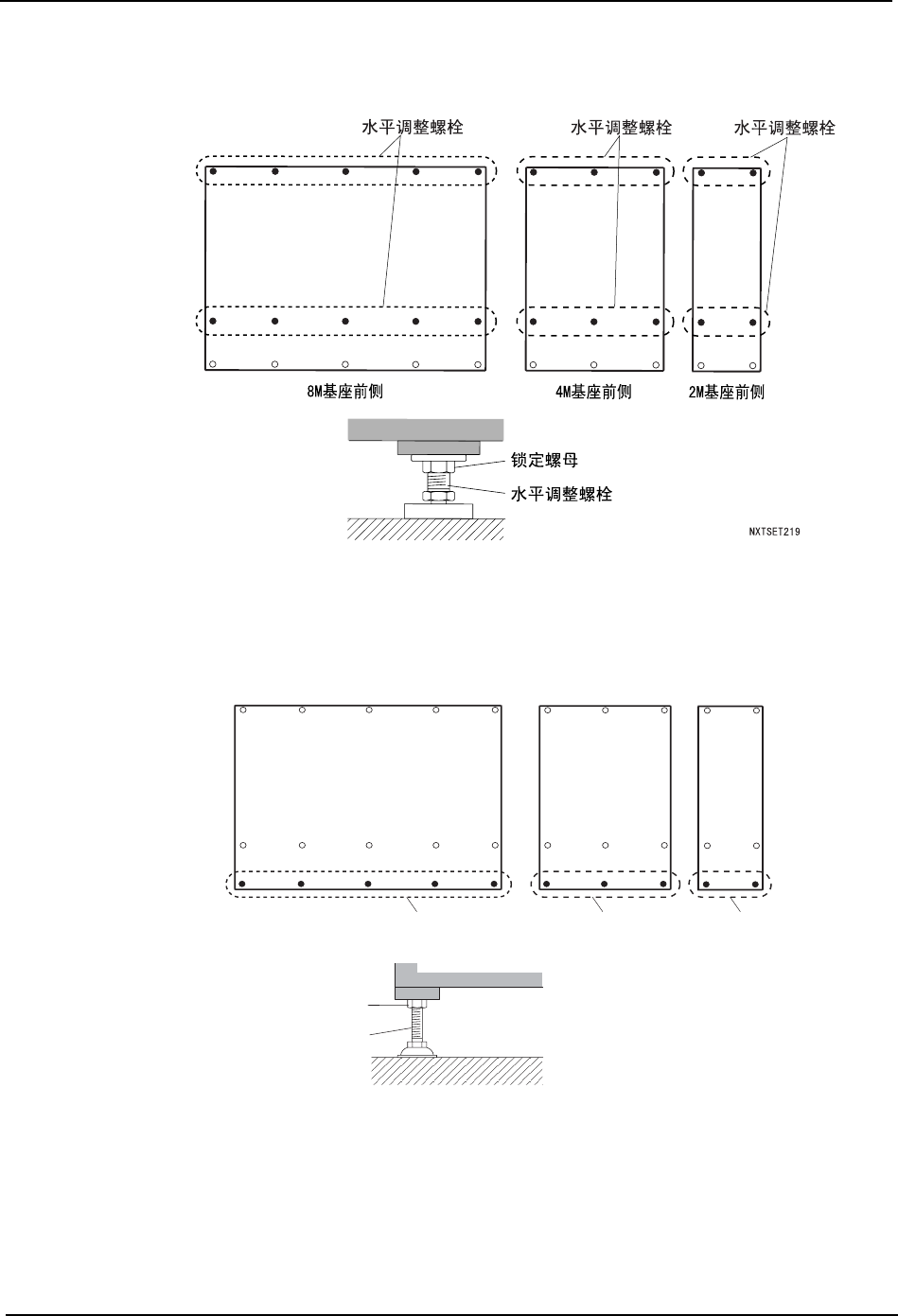

2. 松开下图中水平调整螺栓的固定螺母。转动水平调整螺栓，使模组搬运轨道的高度和电
路板的搬运高度相一致。请一边进行各个测定处水平仪上的水平度确认，一边进行作业。
3. 然后，松开基座前侧水平调整螺栓的固定螺母。调整前侧水平调整螺栓，使得机器的重
量稍稍压上。
注意 ) 不要使在前侧水平调整螺栓上受到的机器重量太大，以免影响到基座的水平度。该前侧螺栓为
将模组拉出时支撑基座的辅助性物件。
4. 确保电路板搬运高度、机器水平度都正确后，请拧紧各锁定螺母。拧紧锁定螺母可能会
导致水平度发生改变。因此拧紧后请再次确认机器的水平度。
注意 ) 锁定螺母必须拧紧。否则机器可能会产生震动，影响贴装精确度。
1;76(7
∈ᑇ䇗ᭈ㶎ᷧ
˄ᑻࠡջ˅
∈ᑇ䇗ᭈ㶎ᷧ
˄ᑻࠡջ˅
∈ᑇ䇗ᭈ㶎ᷧ
˄ᑻࠡջ˅
ᅮ㶎↡
∈ᑇ䇗ᭈ㶎ᷧ
˄ᑻࠡջ˅
0ᑻ
0ᑻ
0ᑻ
3. 机器的安装 QD023-07
36 NXT 安装手册
3.6 设置网络
为了使 NXT 基座和主电脑之间可以通信，有必要变更 NXT 的 IP 地址使其与 Fuji Flexa 设定
的工厂的 IP 地址一致。若不知道新的 IP 地址，请向网络管理人员咨询。
使用 NXT 的工具软件 NetworkSetting，通过网络可轻易设定基座用 IP 地址。
3.6.1 设置方法
1. 将 NXT 软件 CD-ROM 插入 CD-ROM 驱动器，并用资源管理器打开 CD-ROM。
2. 双击 “NXT”，打开文件夹。
3. 双击 NetworkSetting.exe，运行该软件。
4. 输入要更改的网络设定的基座的 IP 地址，单击 〈OK〉。
备注 ) 若想知道基座当前设定的 IP 地址，请选择模组的手动指令中的信息指令。
5. 在各个文本框中指定新的 IP 地址、子网掩码以及默认网关，单击 〈NEXT〉。
注意 ) 即使不更改这些项目的设定，也请按照当前的设定值重新进行设定。
6. 指定 NXT 的主电脑名称。如果使用了域，则将域信息一并输入。
7. 单击 〈NEXT〉。
8. 如果使用的是 DNS 服务器，则需在适当的文本框中指定要使用的替代 DNS 服务器。
9. 完成所有设定后，单击 〈OK〉将新的设定内容传送至 NXT 机。
10.重新启动 NXT 机器，使新的网络设定生效。
