NXT 安装手册QD023-07.pdf - 第21页
QD023-07 1. 安全指南 NXT 安装手册 11 1.4 安全标识 表示使用机器时的注意事项的安 全标识贴在机器的下图所示位置。 请仔细阅读记载内容， 安 全使用机器。 1;76$)F6 *1 *1 *1 *1 *1 *1 䇌Ϣ㽖䖰㸡㒔ᗼ⬊ࡽᴏⱙ䕉ⱙߛ㾸Ȣ ᄭ⺖ⷈ亳ߏͼᇑ㟉বӹⱙॆ䰾Ȣ ᓮլၞ۩ᒵࢤሽ೯ᖲऱၗऱ։ᇞΖ ژڇفଆנΔᖄી࠹႞ऱٲᙠΖ 06㒘 0㒘 06㒘
1. 安全指南 QD023-07
10 NXT 安装手册
1.3.3 NXT 料盘单元 -M
警告
在向机器本体上安装、或者从机器本体上取下料盘单元 -M 时，请注
意手不要靠近料盘单元 -M 与料站供料托架的间隙。
·手指有可能被夹在料盘单元 -M 与料站供料托架之间而受伤。
在向机器本体上安装、或者从机器本体上取下料盘单元 -M 时，请在
复数作业者的协同下搬运料盘单元 -M。
·由于料盘单元 -M 非常沉重，落下后会导致人员受伤。
在自动运转中请不要将手伸入机器本体与料盘单元 -M 侧面的间隙。
·手有可能碰到动作中的往复臂搬运轨道而受伤。
注意
在开闭料盘单元 -M 的正面门时，请注意不要被挟到手指。不要在门
处于打开的状态下放置单元。
·手足有可能被碰撞而受伤。
QD023-07 1. 安全指南
NXT 安装手册 11

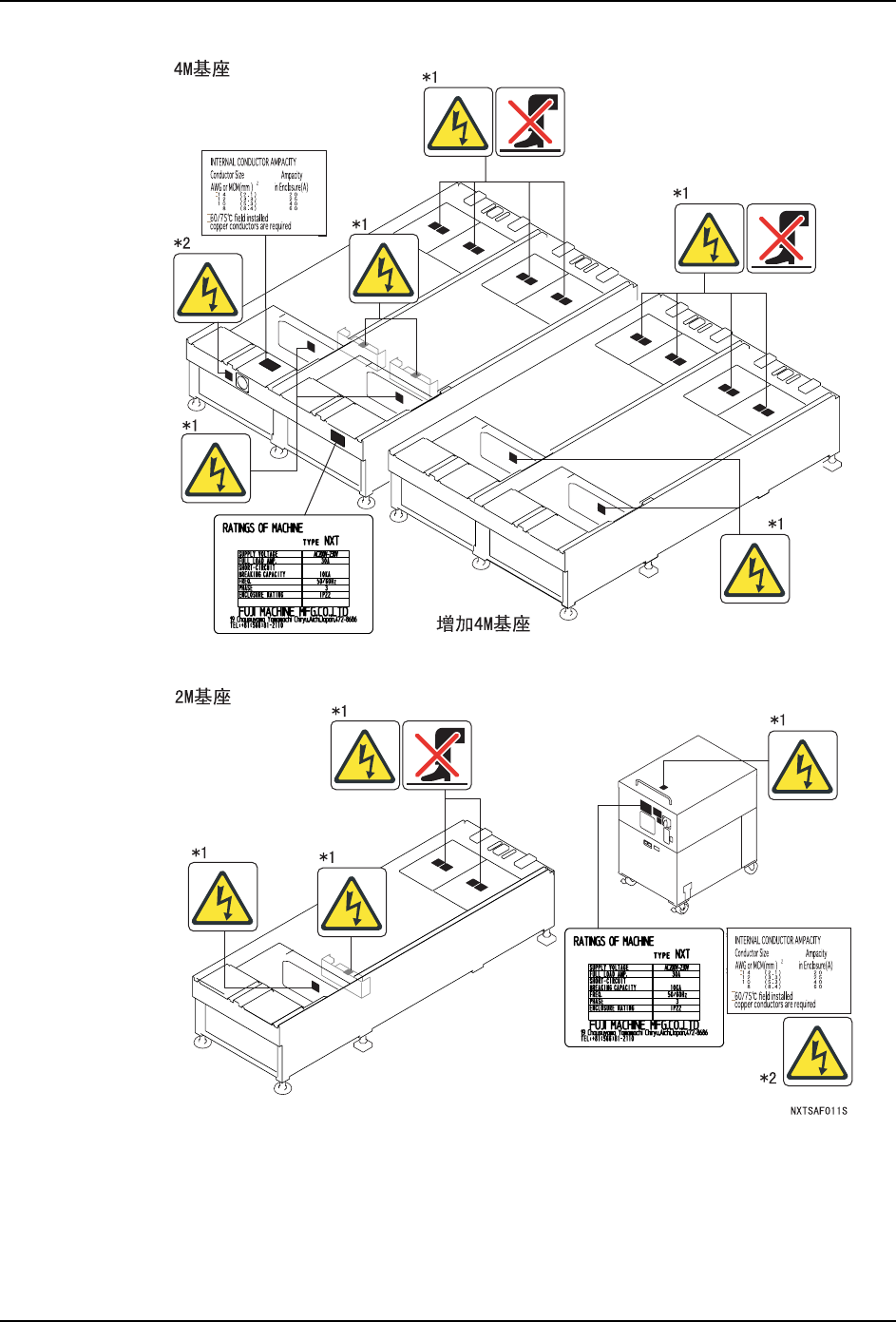

1.4 安全标识
表示使用机器时的注意事项的安全标识贴在机器的下图所示位置。请仔细阅读记载内容，安
全使用机器。
1;76$)F6
*1
*1
*1
*1
*1
*1
䇌Ϣ㽖䖰㸡㒔ᗼ⬊ࡽᴏⱙ䕉ⱙߛ㾸Ȣ
ᄭ⺖ⷈ亳ߏͼᇑ㟉বӹⱙॆ䰾Ȣ
ᓮլၞ۩ᒵࢤሽ೯ᖲऱၗऱ։ᇞΖ
ژڇفଆנΔᖄી࠹႞ऱٲᙠΖ
06㒘 0㒘
06㒘
1. 安全指南 QD023-07
12 NXT 安装手册
