3. 机器的安装 QD023-07 66 NXT 安装手册
QD023-07 3. 机器的安装
NXT 安装手册 65

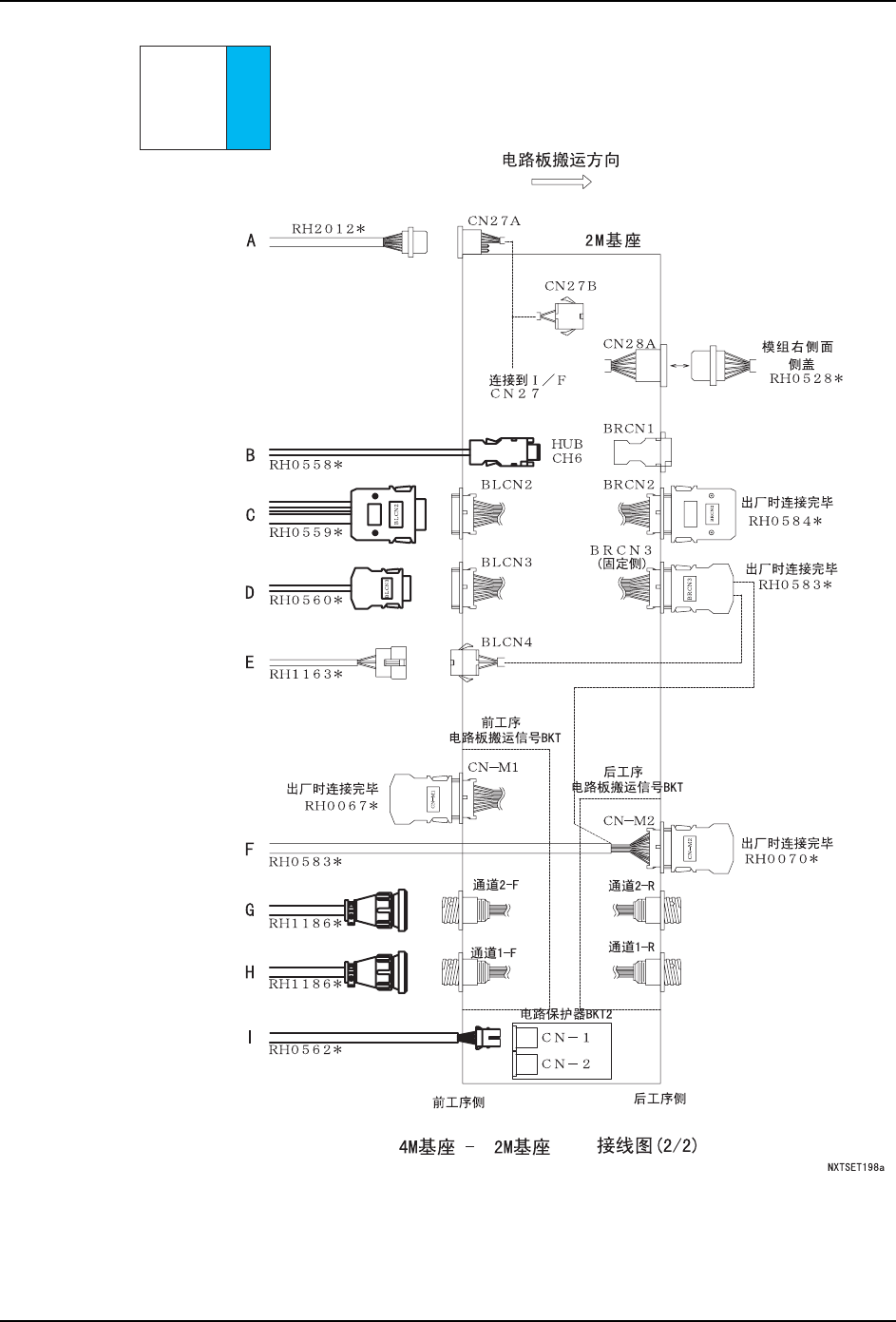

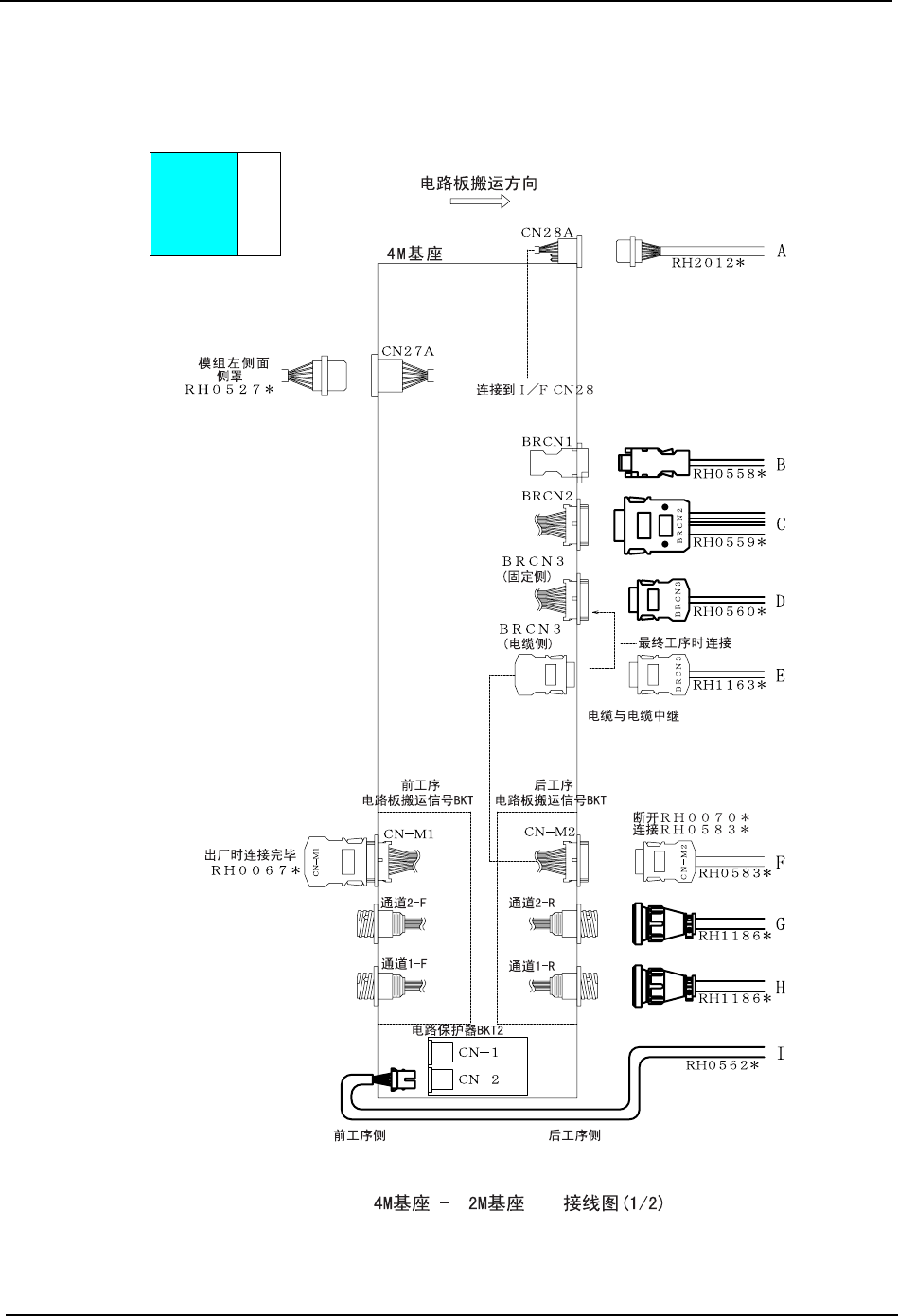

信号电缆接线图 （自立 4M 基座 - 2M 基座）
请按照下图，进行各信号电缆的连接。
备注 ) 下图中，粗线的电缆表示基座连接导线 （AJ110**）。
NXTSET197a
3. 机器的安装 QD023-07
66 NXT 安装手册
QD023-07 3. 机器的安装
NXT 安装手册 67

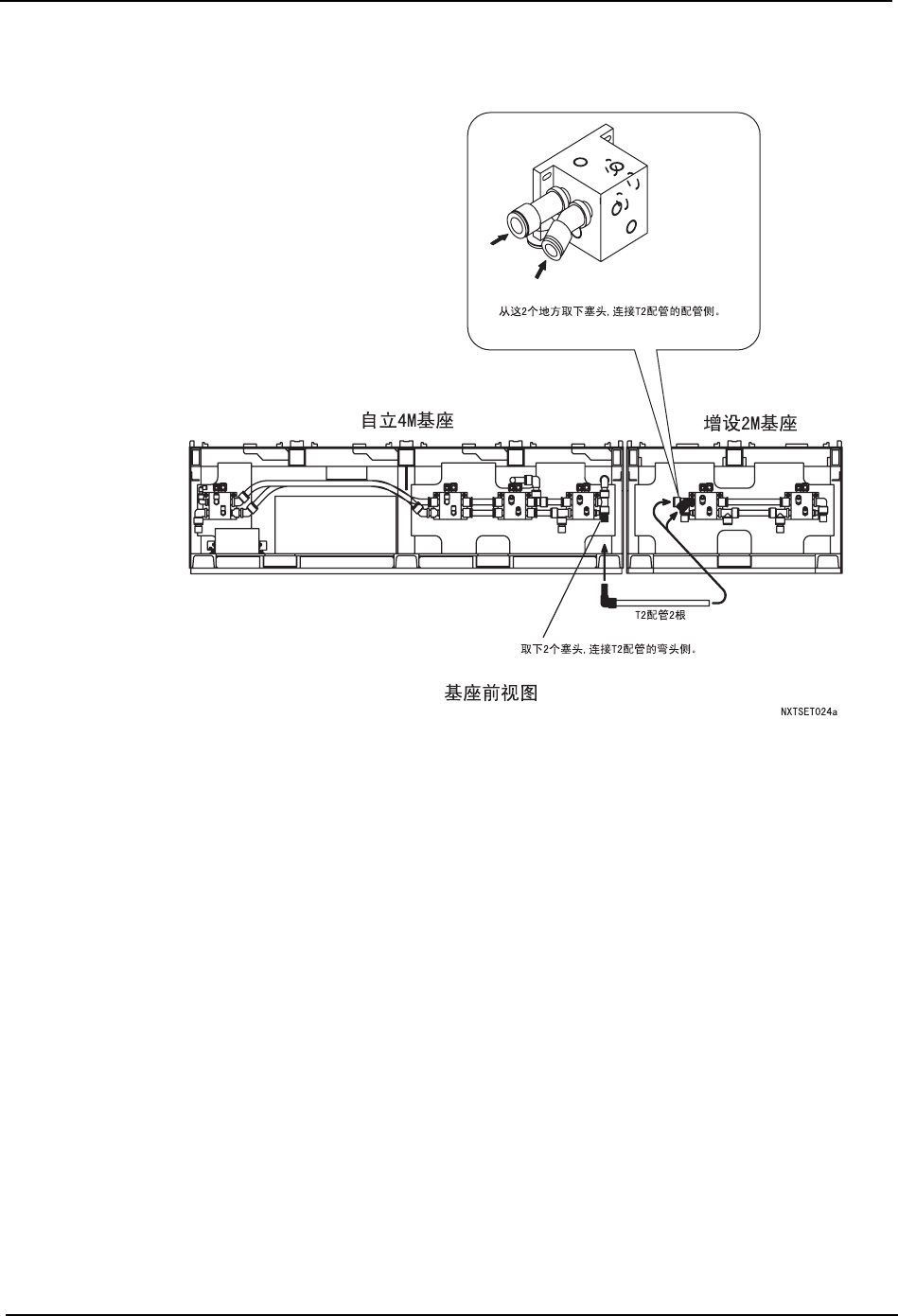

气源配管的连接
＜在序列号到 294 为止的自立 4M 基座旁增设时＞
