3. 机器的安装 QD023-07 78 NXT 安装手册 3.8.9 对 4 M 基座增设 2M 基座 （3） 跨接开关及双列直插开关的设定 请按照以下设定基座内的接口电 路板和远程控制 I/O 电路板上的跨接开关及双列直插开关 。 各电路板的位置请参照 NXT 机械手册。 注意 在进行操作前，必须切断机 器的电源。

100%1 / 149
QD023-07 3. 机器的安装
NXT 安装手册 77
< 在序列号 295 以后的自立 4M 基座旁增设时 >
基座的连接

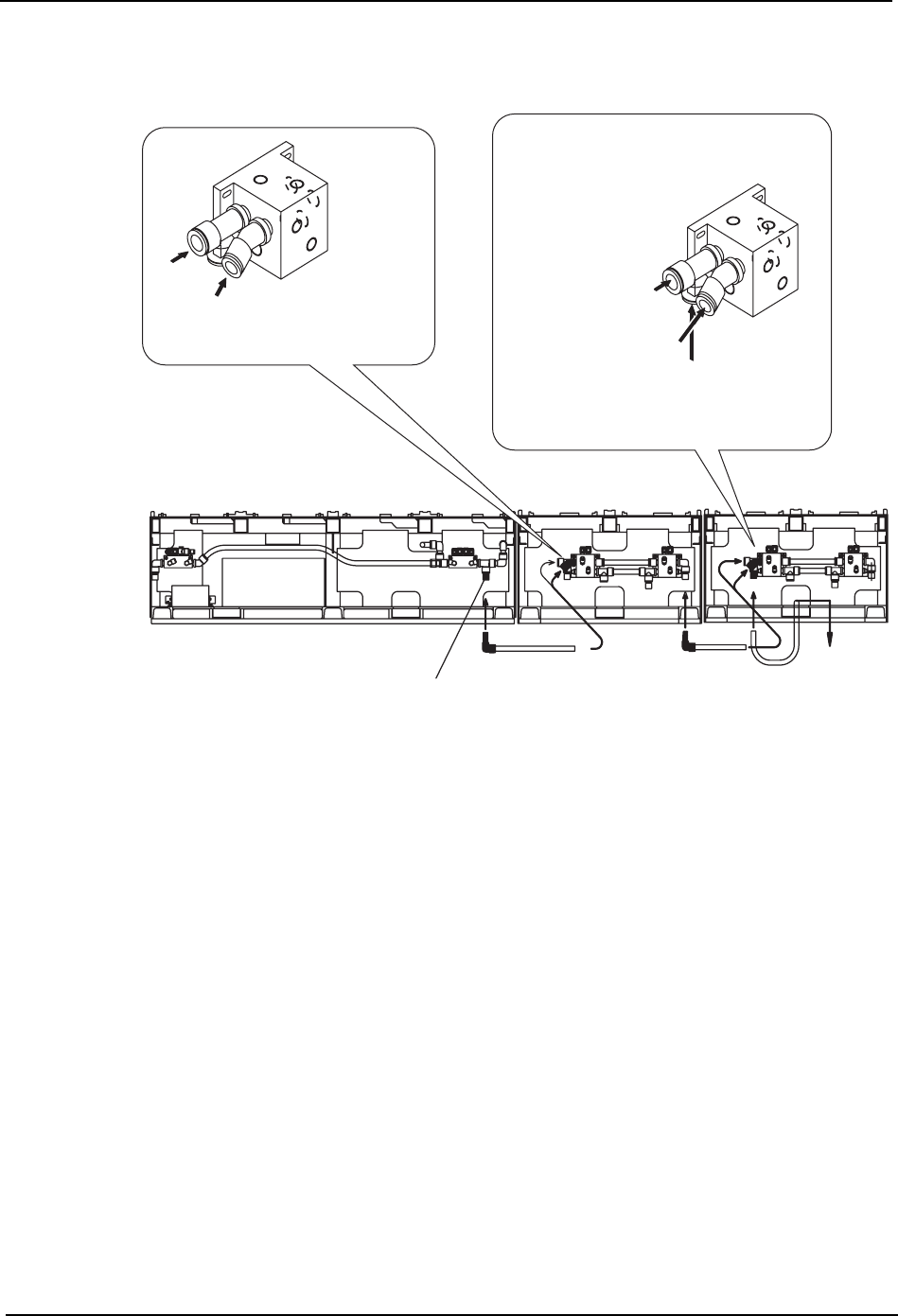

完成信号电缆的连接及气源管的配管后，用专用支架连接相邻基座。请参照 [3.8.13 增设的
固定 ]。
㞾ゟ0෎ᑻ ๲䆒0෎ᑻ ๲䆒0෎ᑻ
෎ᑻࠡ㾚೒
1;76(7D
পϟϾา༈ˈ䖲᥹7䜡ㅵⱘᔃ༈ջDŽ
Ң䖭Ͼഄᮍপϟᦦ༈ˈ䖲᥹7䜡ㅵⱘ䜡ㅵջDŽ
7䜡ㅵḍ7䜡ㅵḍ
䖲᥹ࠄⳳぎ⋉%2;
Ң$ⱘϾഄᮍপϟา༈ˈ䖲᥹7䜡ㅵⱘ䜡ㅵջDŽ
পϟา༈ˈ⫼䜡ㅵϢⳳぎ⋉Ⳍ䖲DŽ
$
%
$
Ң%໘
3. 机器的安装 QD023-07
78 NXT 安装手册
3.8.9 对 4M 基座增设 2M 基座 （3）
跨接开关及双列直插开关的设定

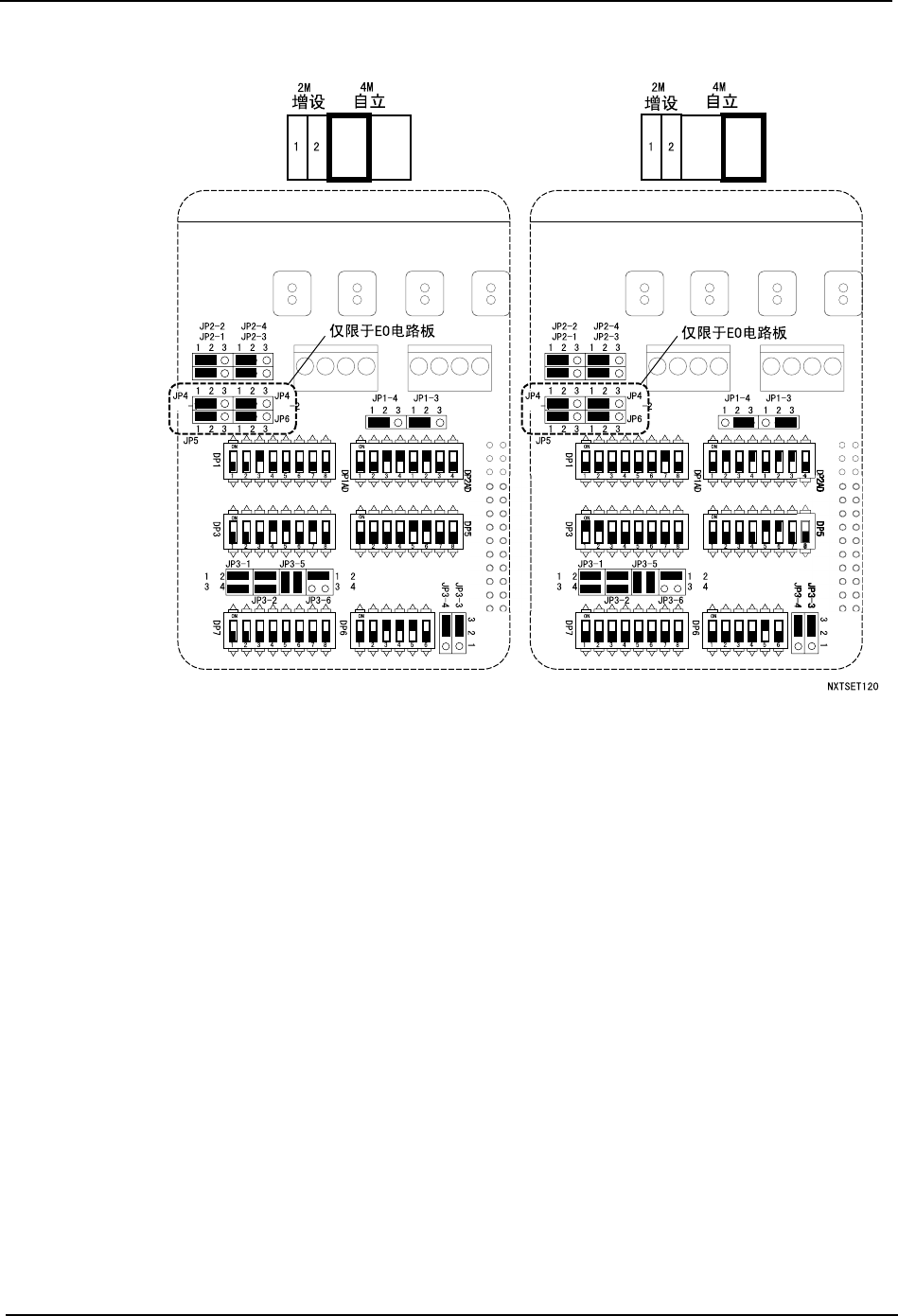

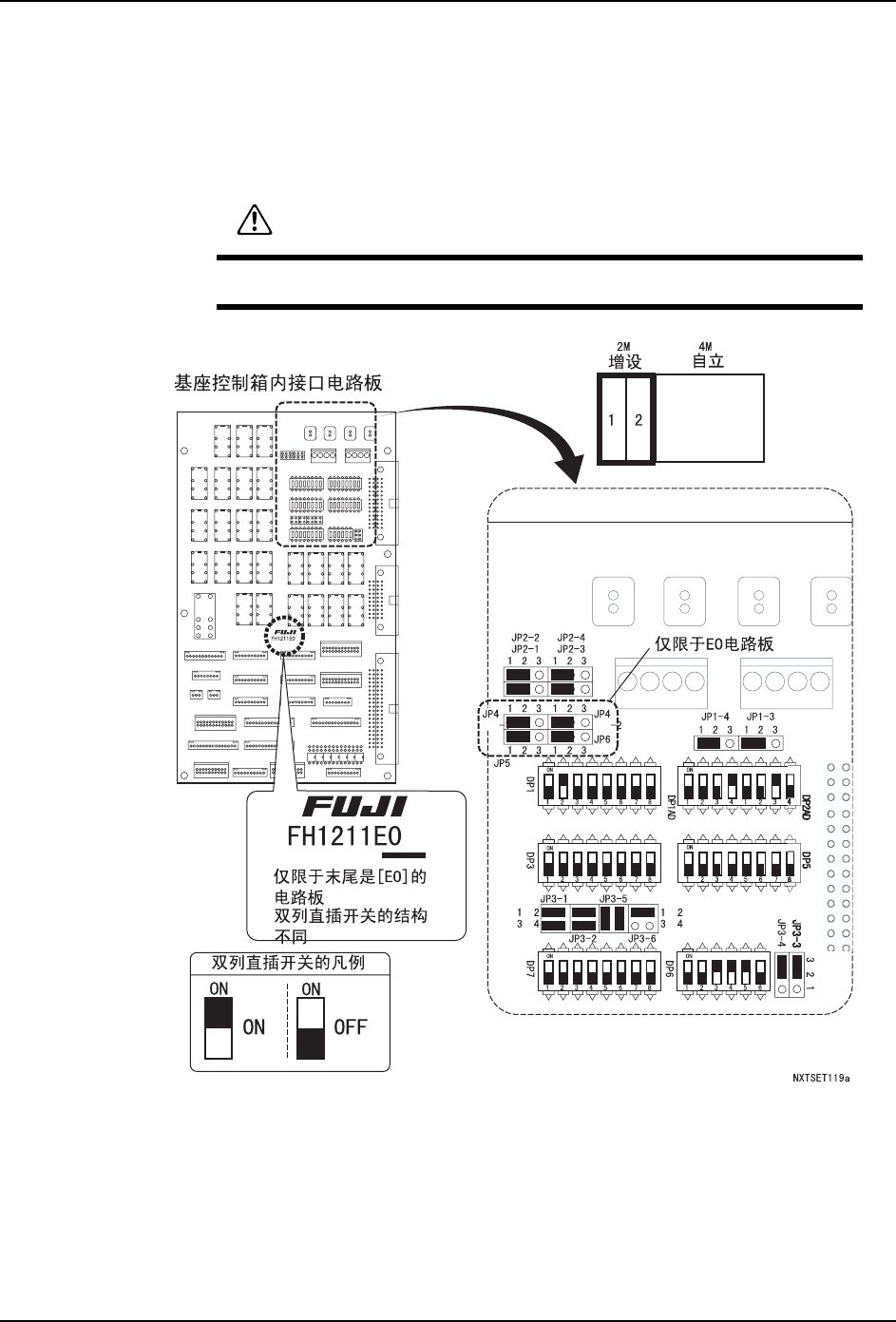

请按照以下设定基座内的接口电路板和远程控制 I/O 电路板上的跨接开关及双列直插开关。
各电路板的位置请参照 NXT 机械手册。
注意
在进行操作前，必须切断机器的电源。
QD023-07 3. 机器的安装
NXT 安装手册 79
