QD023-07 3. 机器的安装 NXT 安装手册 107 基座后侧的固定 图号 品名 个数 / 位置 PM21380 支架 1 PM21390 支架 1 N X T S ET 0 36
3. 机器的安装 QD023-07
106 NXT 安装手册
3.8.13 增设的固定
在增设使用基座时，请固定所有增设的基座。

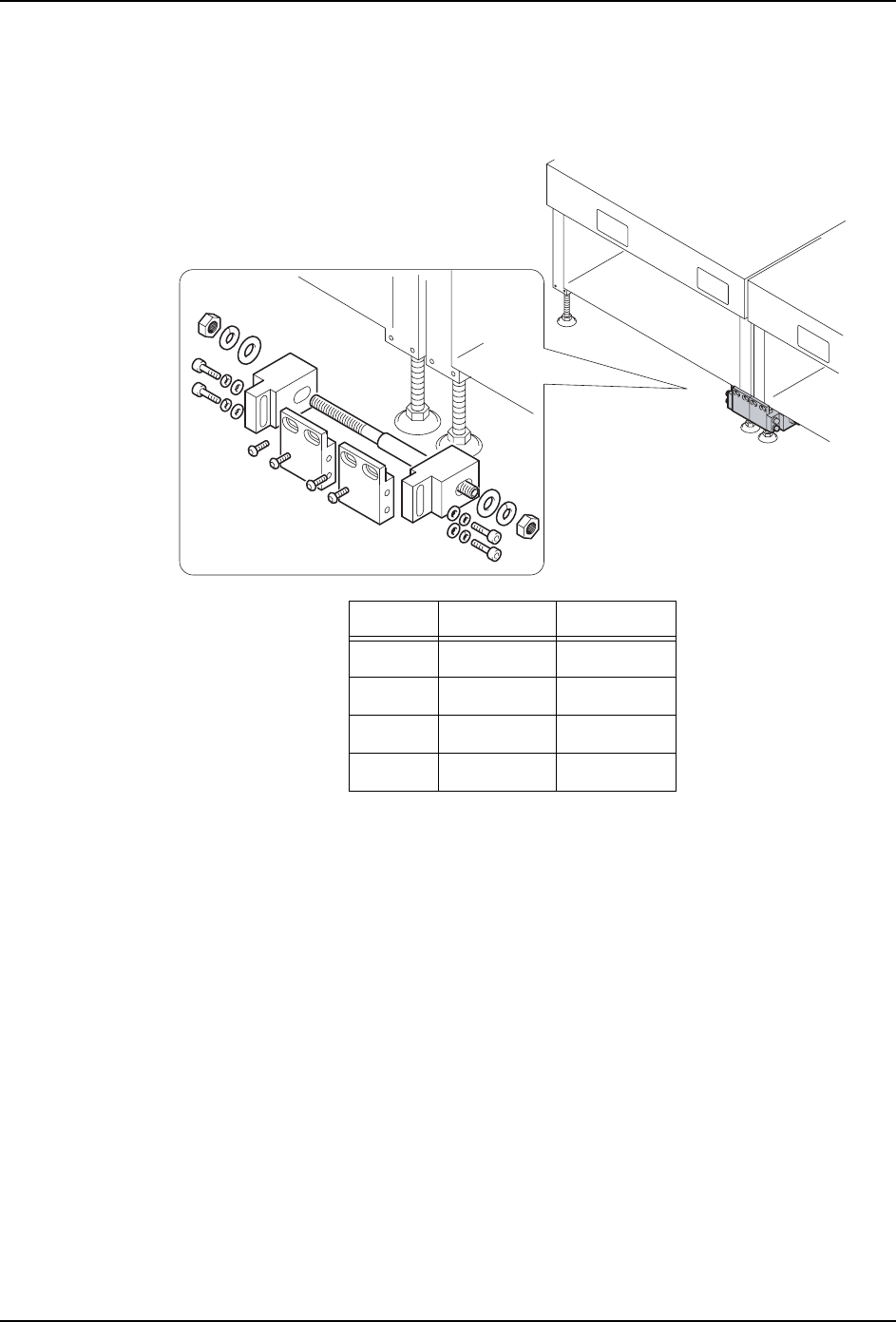

基座前侧的固定
图号 品名 个数 / 位置
PM39012 支架 2
PM39021 支架 1
PM39031 支架 1
PM39040 螺栓 1
NXTSET018
QD023-07 3. 机器的安装
NXT 安装手册 107
基座后侧的固定
图号 品名 个数 / 位置
PM21380 支架 1
PM21390 支架 1
NXTSET036
3. 机器的安装 QD023-07
108 NXT 安装手册
3.9 NXT 与其他机型的连接
在本机前后连接 NXT 以外的机种时的步骤如下。
备注 ) 此处以正流程 （左→右）为例进行说明。
NXTBAS128
3
3
1
4
2
4
