3. 机器的安装 QD023-07 84 NXT 安装手册 < 在序列号为 295 以后的自立 4M 基座旁增设时 > 基座的连接 完成信号电缆的连接及气 源管的配管后， 用专用支架连接相邻基座。 请参照 [3.8.13 增设的 固定 ]。
QD023-07 3. 机器的安装
NXT 安装手册 83

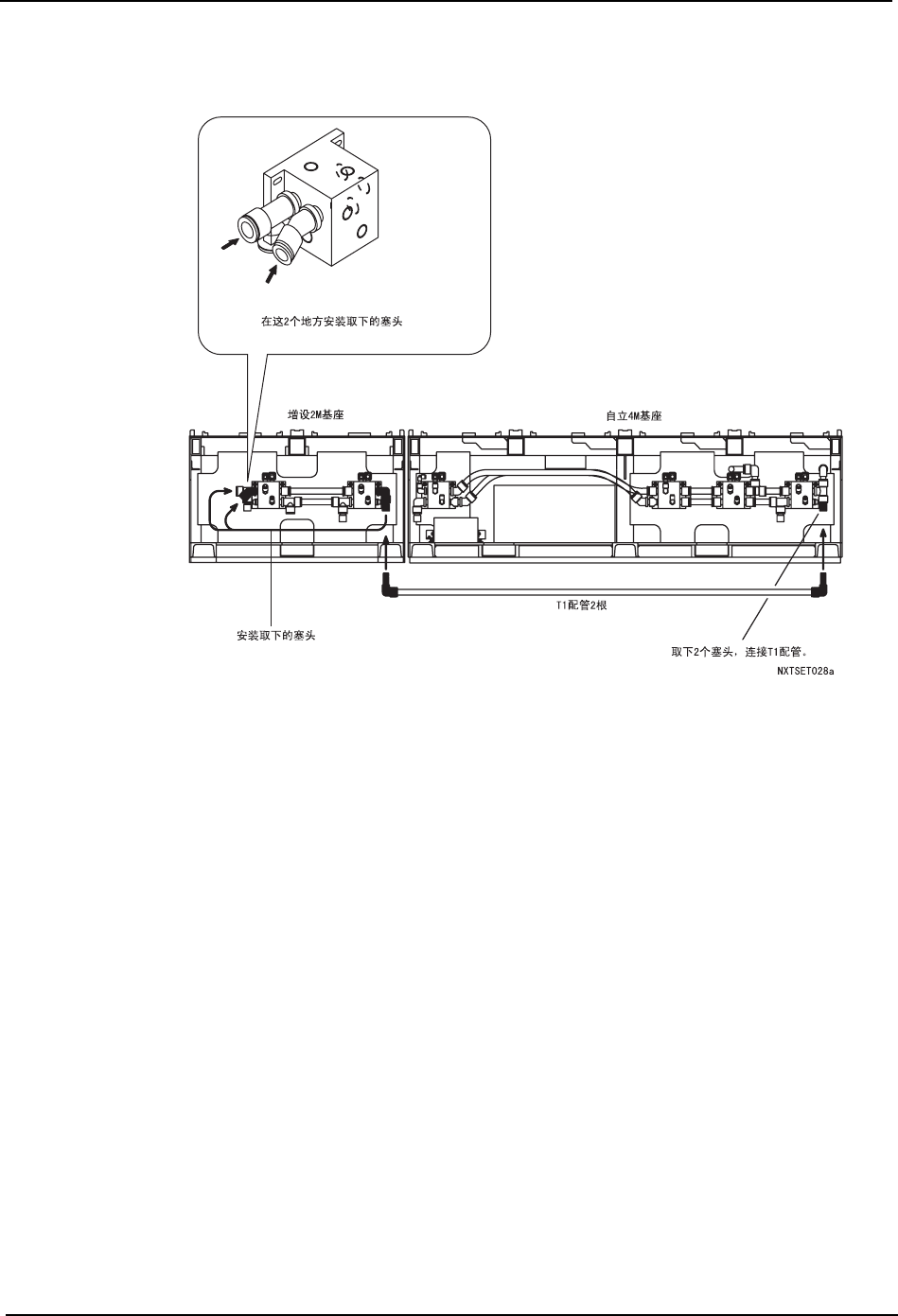

气源配管的连接
< 在序列号到 294 为止的自立 4M 基座旁增设时 >
3. 机器的安装 QD023-07
84 NXT 安装手册

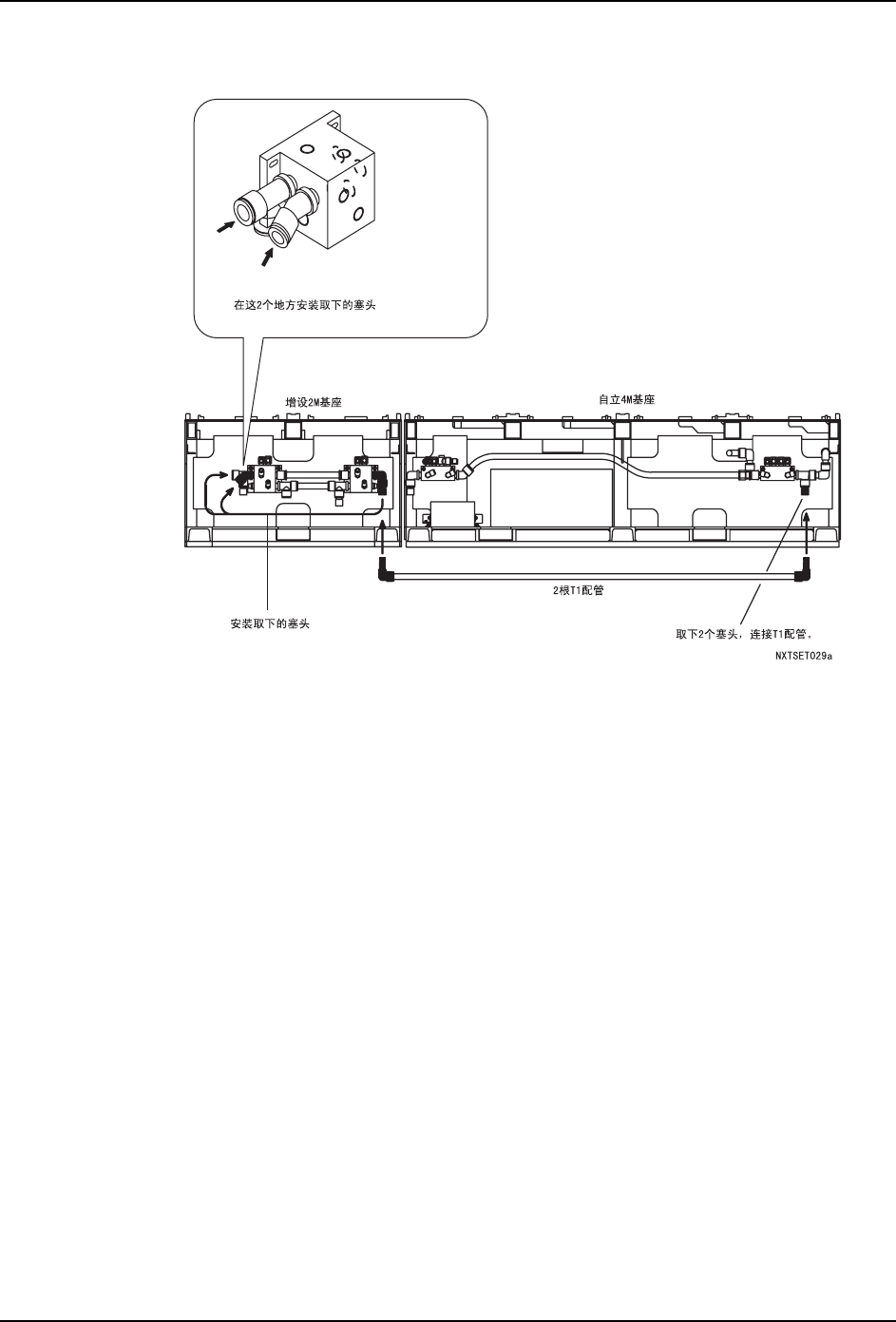

< 在序列号为 295 以后的自立 4M 基座旁增设时 >
基座的连接
完成信号电缆的连接及气源管的配管后，用专用支架连接相邻基座。请参照 [3.8.13 增设的
固定 ]。
QD023-07 3. 机器的安装
NXT 安装手册 85
3.8.10 对 4M 基座增设 2M 基座 （4）

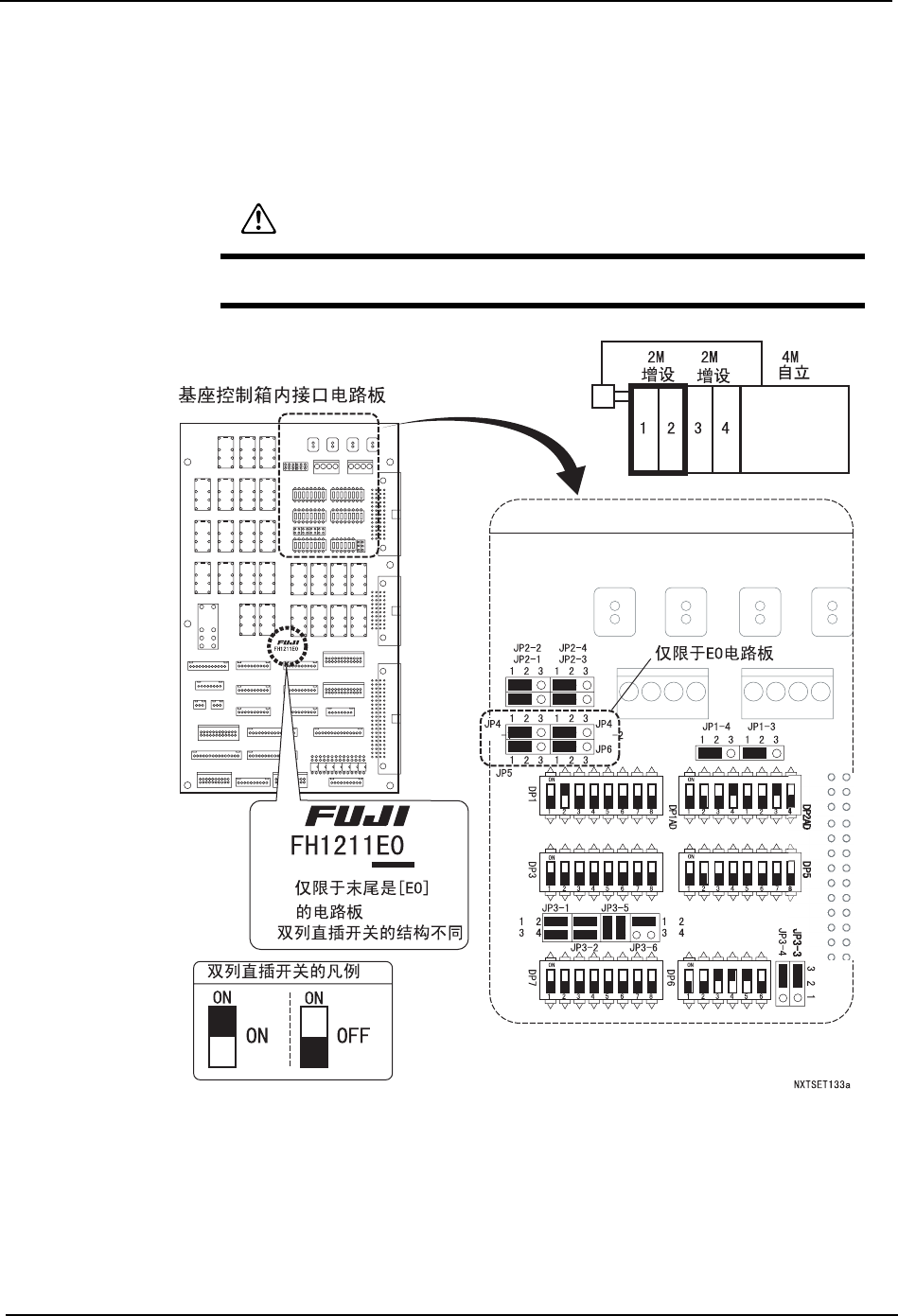

跨接开关及双列直插开关的设定
请按照以下设定基座内的接口电路板和远程控制 I/O 电路板上的跨接开关及双列直插开关。
各电路板的位置请参照 NXT 机械手册。
注意
在进行操作前，必须切断机器的电源。
