QD023-07 3. 机器的安装 NXT 安装手册 113 8. 旋转折叠式手柄，通过调节料盘单元 -L 的高度来调整 Y 轴方向上的水平度。 注意 ) 由于料盘单元 -L 处于被机器夹紧的状态，大幅度调整高度可能使连接销损坏。请慢慢小心的 进行调整。 9. 拧紧左右的锁定杆。 10.锁定左右的脚轮。 ᡬᓣᶘ 㛮䕂 << 1;7078D
3. 机器的安装 QD023-07
112 NXT 安装手册

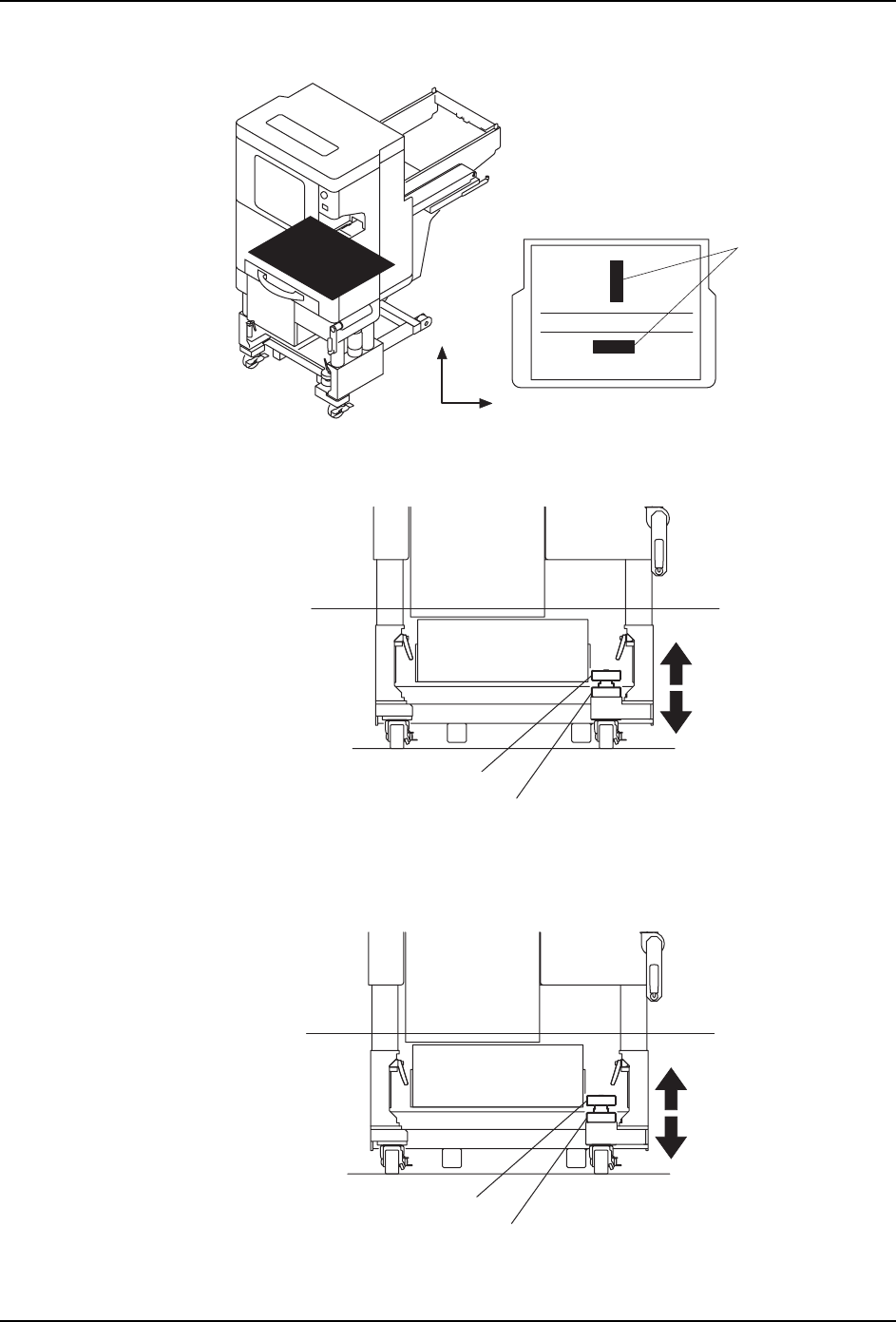

3. 将水平仪 （2 个）安装在料盘单元 -L 内的塔部下方的板上。
4. 向左旋松料盘单元 -L 右下方的锁定旋钮。一边看着水平仪一边转动调整旋钮，大致调整
出 X 轴方向的水平度。
5. 将料盘单元 -L 慢慢插入 POWER ON 状态的本机内部。料盘单元 -L 完全插入后会自动被夹
紧。
6. 一边观察水平仪，一边旋动调整旋钮，再次调整 X 轴方向的水平度。
7. 向右拧紧锁定旋钮。
䮼ջ
∈ᑇҾ
<
;
1;7078
䇗ᭈᮟ䪂
䫕ᅮᮟ䪂
;;
1;7078
䇗ᭈᮟ䪂
䫕ᅮᮟ䪂
;;
1;7078
QD023-07 3. 机器的安装
NXT 安装手册 113

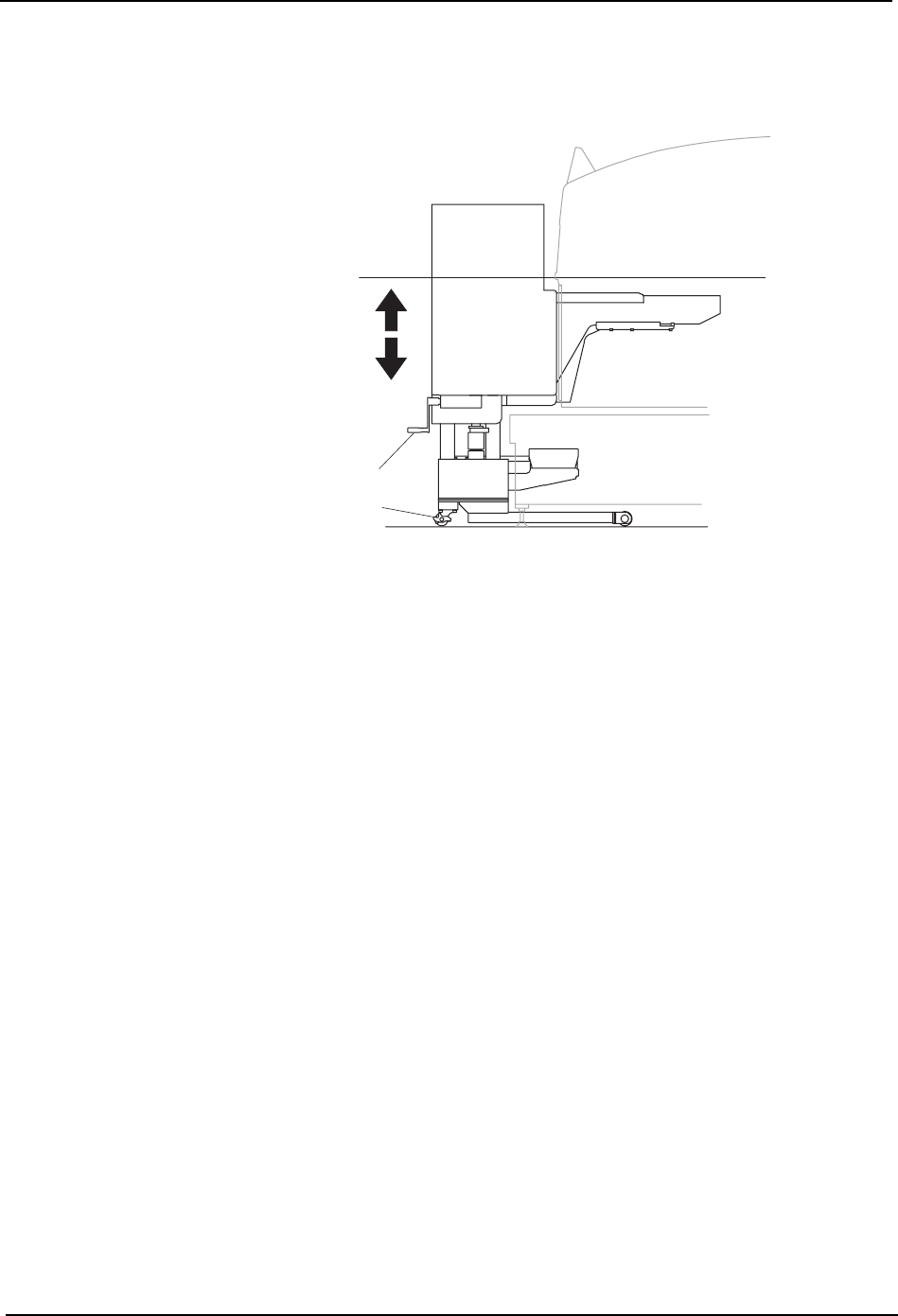

8. 旋转折叠式手柄，通过调节料盘单元 -L 的高度来调整 Y 轴方向上的水平度。
注意 ) 由于料盘单元 -L 处于被机器夹紧的状态，大幅度调整高度可能使连接销损坏。请慢慢小心的
进行调整。
9. 拧紧左右的锁定杆。
10.锁定左右的脚轮。
ᡬᓣᶘ
㛮䕂
<<
1;7078D
3. 机器的安装 QD023-07
114 NXT 安装手册
MEMO:
