3. 机器的安装 QD023-07 44 NXT 安装手册 跨接开关及双列直插开关的设定 请按照以下设定基座内的接口电 路板和远程控制 I/O 电路板上的跨接开关及双列直插开关 。 各电路板的位置请参照 NXT 机械手册。 注意 在进行操作前，必须切断机 器的电源。 基座 JP1 SW1 SW2 SW4 SW5 SW6 开路 短路 短路 0 㧻㧺 㧝㧞㧟㧠㧡㧢㧣㧤 㧻㧺 㧝㧞㧟㧠㧡㧢㧣㧤 㧻㧺 㧝
QD023-07 3. 机器的安装
NXT 安装手册 43
3.8.3 单独使用 2M 基座

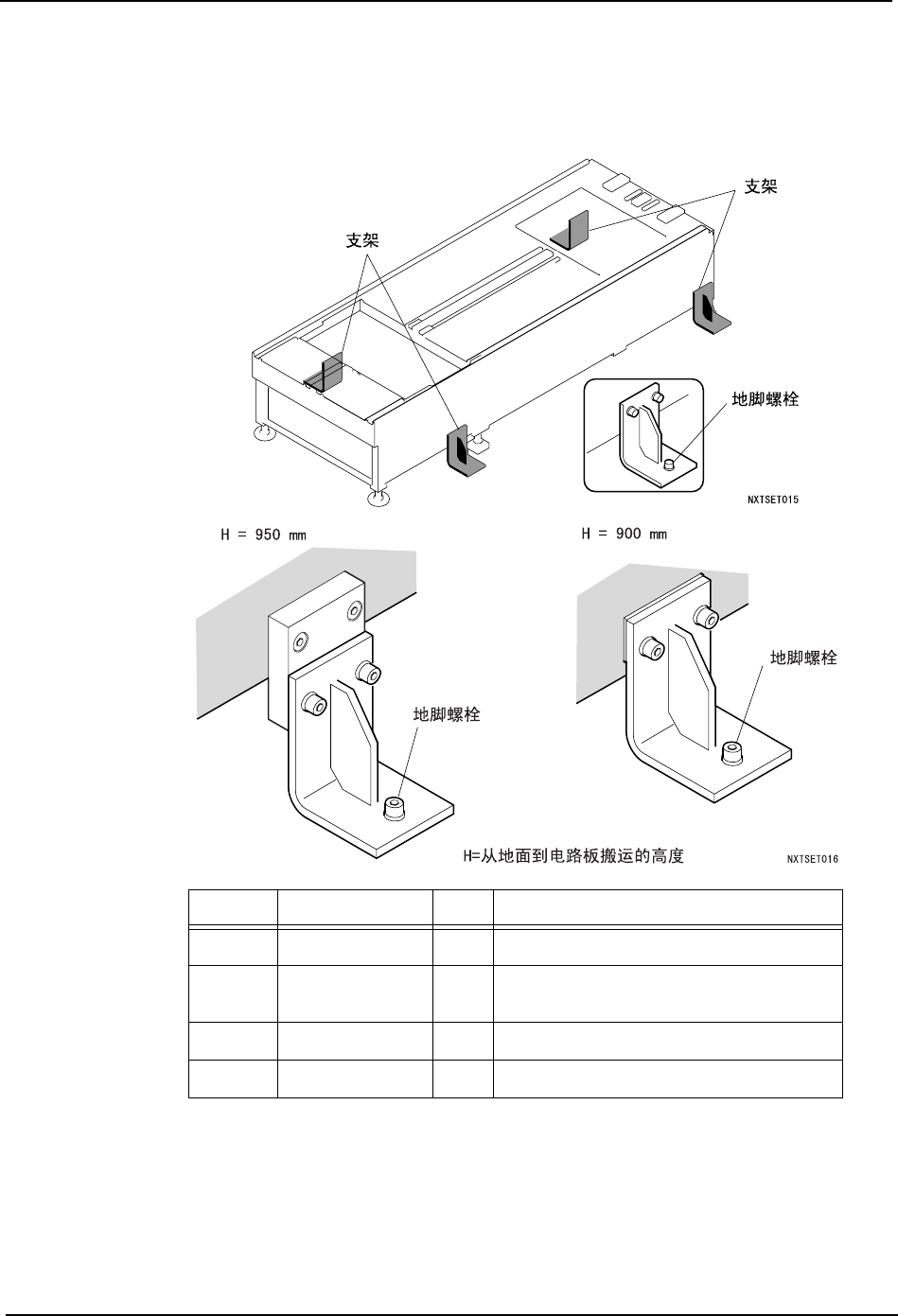

基座的设置
在进行了水平校正后，请按照以下要领，将 2M 基座固定在设置位置的地面上。
图号 品名 个数 备注
PB18723 支架 4
PB24701 衬套 4 已解决与侧盖干扰问题的基座不需要衬
套。
PB21792 衬套 4 电路板搬运高度为 950mm 时使用衬套
H5123B 地脚螺栓 4 9-6-5-M10(Cut Anchor)
*
3. 机器的安装 QD023-07
44 NXT 安装手册

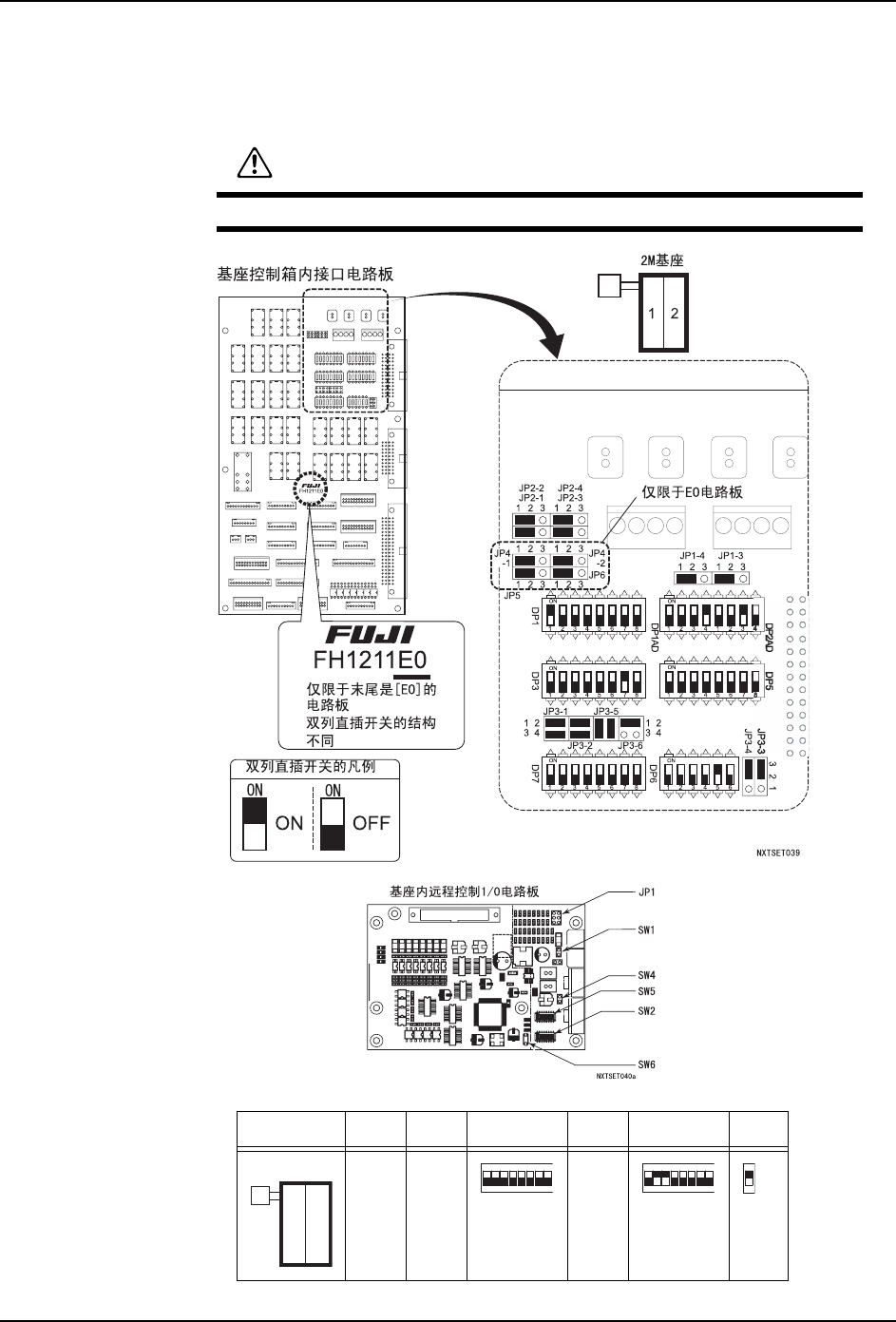

跨接开关及双列直插开关的设定
请按照以下设定基座内的接口电路板和远程控制 I/O 电路板上的跨接开关及双列直插开关。
各电路板的位置请参照 NXT 机械手册。
注意
在进行操作前，必须切断机器的电源。
基座 JP1 SW1 SW2 SW4 SW5 SW6
开路 短路 短路
0
㧻㧺
㧝㧞㧟㧠㧡㧢㧣㧤
㧻㧺
㧝㧞㧟㧠㧡㧢㧣㧤
㧻㧺
㧝
QD023-07 3. 机器的安装
NXT 安装手册 45

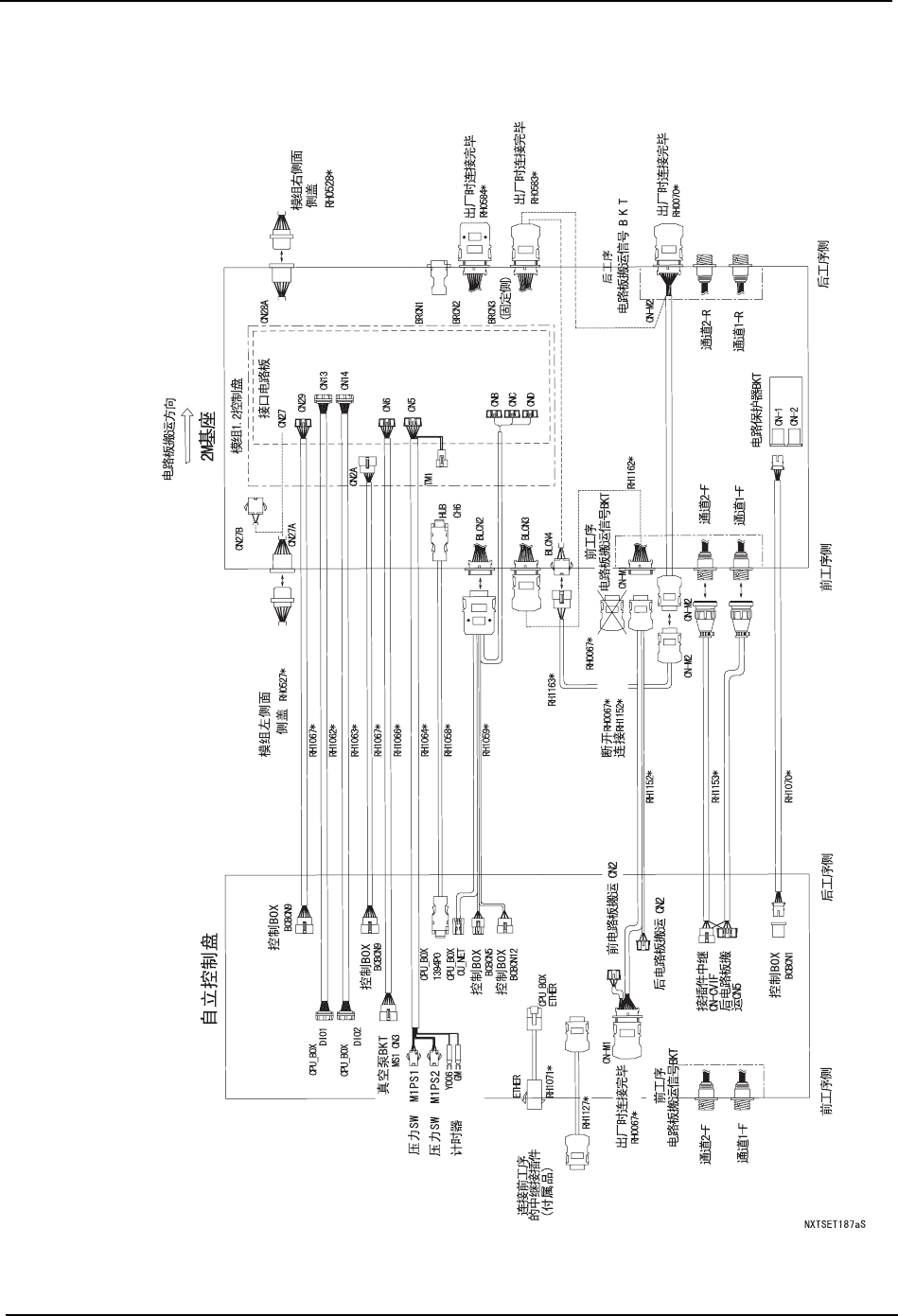

信号电缆接线图 （自立控制盘 -2M 基座）
请按照下图，进行各信号电缆的连接。
