3. 机器的安装 QD023-07 32 NXT 安装手册 3.4.2 网络电缆 为了传输 Job、收集生产记录，使用以太网双绞线 （种类 5）连接机器与主电脑。 连接方法 1. 将数据传输电缆的一端连接至集线器或 网络上指定端口的以太网接口。 2. 对照下图，将以太网接口接插件另一端 连接至机器。
QD023-07 3. 机器的安装
NXT 安装手册 31

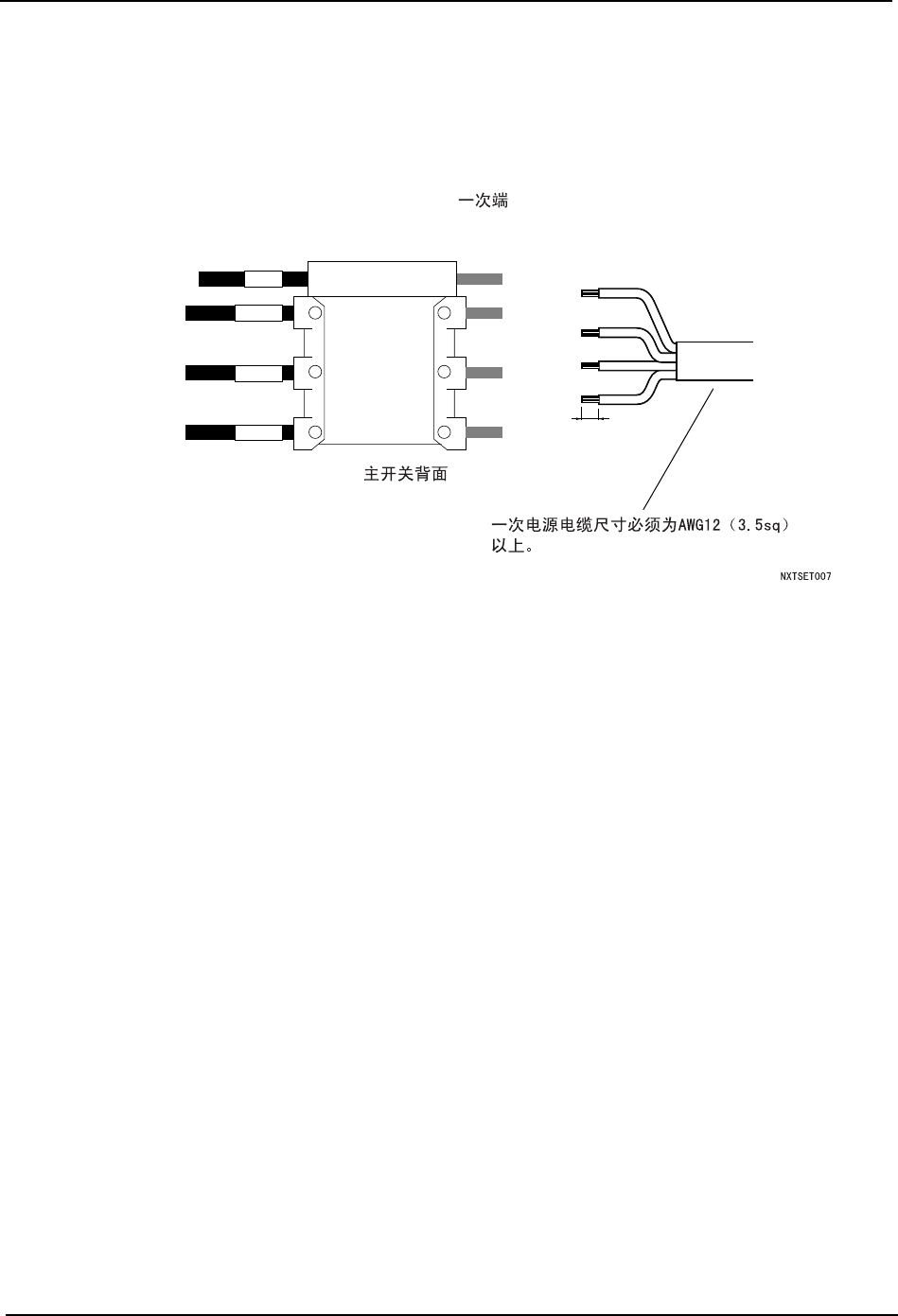

4. 将 3 相电缆连接至主开关，以规定力矩 1.25 Nm 将其拧紧。此时，请确保 3 相电源的每
根电缆都已正确连接好。机器接通电源后，请对真空泵是否在制造真空进行确认，以此
可以判断电缆连接是否正确。
端口螺栓拧紧力矩：1.25 N·m
注意 ) 请定期将端口螺丝拧紧。
5. 拧紧电缆夹来固定电缆。将银色屏罩安装至电源开关下方。
E
R001
S001
T001
L1 L2 L3
T1
PE
PE
T2 T3
10 mm
3. 机器的安装 QD023-07
32 NXT 安装手册

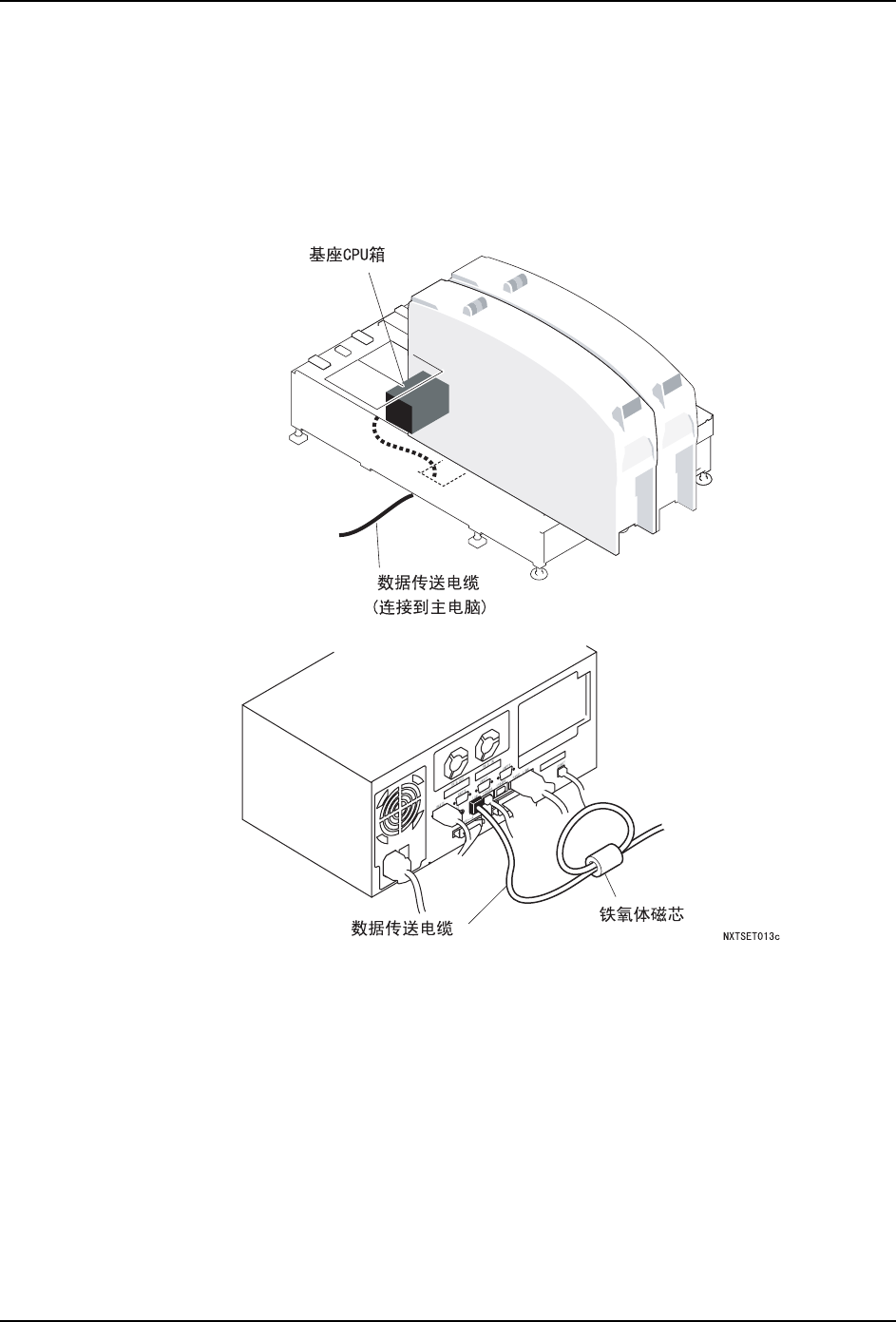

3.4.2 网络电缆
为了传输 Job、收集生产记录，使用以太网双绞线 （种类 5）连接机器与主电脑。
连接方法
1. 将数据传输电缆的一端连接至集线器或网络上指定端口的以太网接口。
2. 对照下图，将以太网接口接插件另一端连接至机器。
QD023-07 3. 机器的安装
NXT 安装手册 33

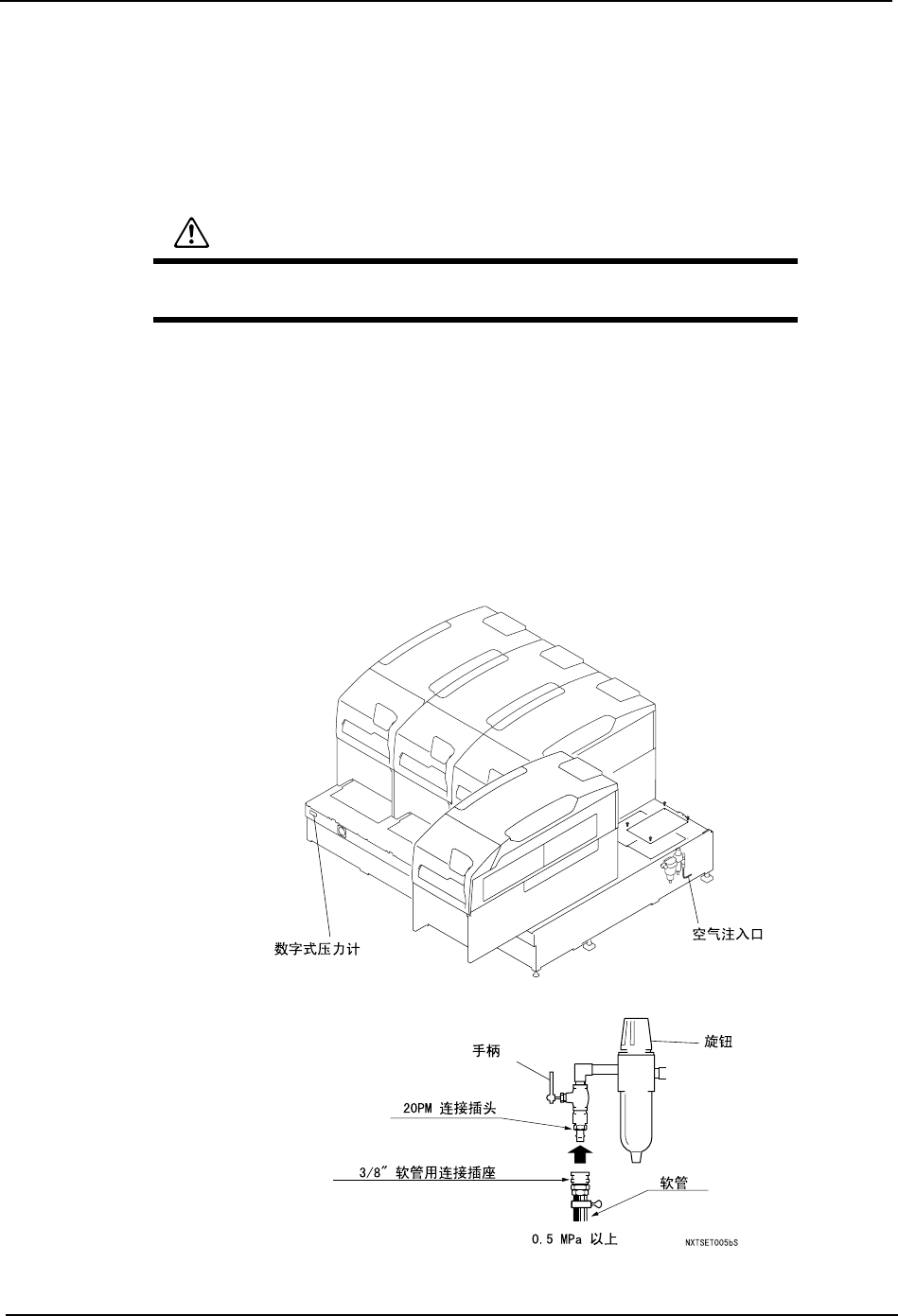

3.4.3 气源管
将外部供气软管与机器相连接，调节调节器使气压达到规定值。因为需要松开基座上的模
组，因此该操作必须在进行机器的水平调整之前完成。如果基座上未连接有模组，则此操作
无需在水平调整前进行。
连接方法
1. 在供气软管头上安装连接插座，并将该插座与机器的气源连接口相连接。
2. 将供气拉杆拉至 ON，向机器供气。
3. 接通机器电源后，调节气压。
4. 向上拉动过滤调节器的把手，解除锁定。
5. 转动把手，调节气压，使其指向 0.5 MPa。
备注 ) 数字式压力表位于基座正面。
6. 按下过滤调节器的把手并将其锁定。
备注 ) 软管需另外配置。
警告
取下基座上的屏罩，并在其开口部分进行操作时，请留意没有其他操作者
在插入模组。因为插入的模组有可能将手指夹断。
