NPM-DGS 程序手册 5.1 概要 EJS9AC- MB-05 P-02 Page 5-3 5.1.1 PCB 一览的启动 启动 PCB 一览时，单击画面左下应用程序发射器的 [PCB 一览 ] 。
NPM-DGS
程序手册
5.1
概要
Page 5-2 EJS9AC-MB-05P-02
5.
5.1
概要
PCB
数据是定义基板上的实装元件、标记等的数据。在一般情况下，获取基板
CAD
数据后，编制
PCB
数据。在
PCB
一览中显示以下
3
个数据，可以进行编辑应用程序的启动、拷贝、删除等操作。
1.
PCB
数据
:
定义生产基板的数据
2.
CAD
宏
:
获取
CAD
数据，转换为
PCB
数据的宏
3.
标记数据
:
用于生产基板上的补正和不良标记识别的标记
用语
说明
基板
是指基板全体。
图形
将多面基板中的每一个基板称作图形。对某一个图形上的实装点、
标记进行定义后，使用图形偏移量进行展开。
图形偏移量
表示各图形的位置和旋转方向。
基板标记
表示对基板全体进行补正的标记。
图形标记
表示对各图形分开进行补正的标记。
代表不良标记
指示基板上是否有不良图形
(
不进行元件贴装
)
的标记。在通常状态
下，对各图形分开进行不良标记的检查。但是，要缩短时间的情况
下，使用代表不良标记，以在没有不良图形时省略按照各图形分开
进行的检查。
图形不良标记
指示多面基板的不良图形
(
不进行元件贴装
)
的标记。
实装点
表示元件的实装点。
坐标系使用数学坐标系
(X:
向右为正方向、
Y:
向上为正方向、角度
:
逆时针为正方向
)
。
CAD
原点由客户可任意设定。
基于
CAD
原点设定基板外形
(
端面坐标
)
。所有的实装点和标记坐标须位于所设定的基板内。
基板
图形
基板标记
基板标记
图形标记
代表不良标记
图形不良标记
NPM-DGS
程序手册
5.1
概要
EJS9AC-MB-05P-02 Page 5-3
5.1.1 PCB
一览的启动

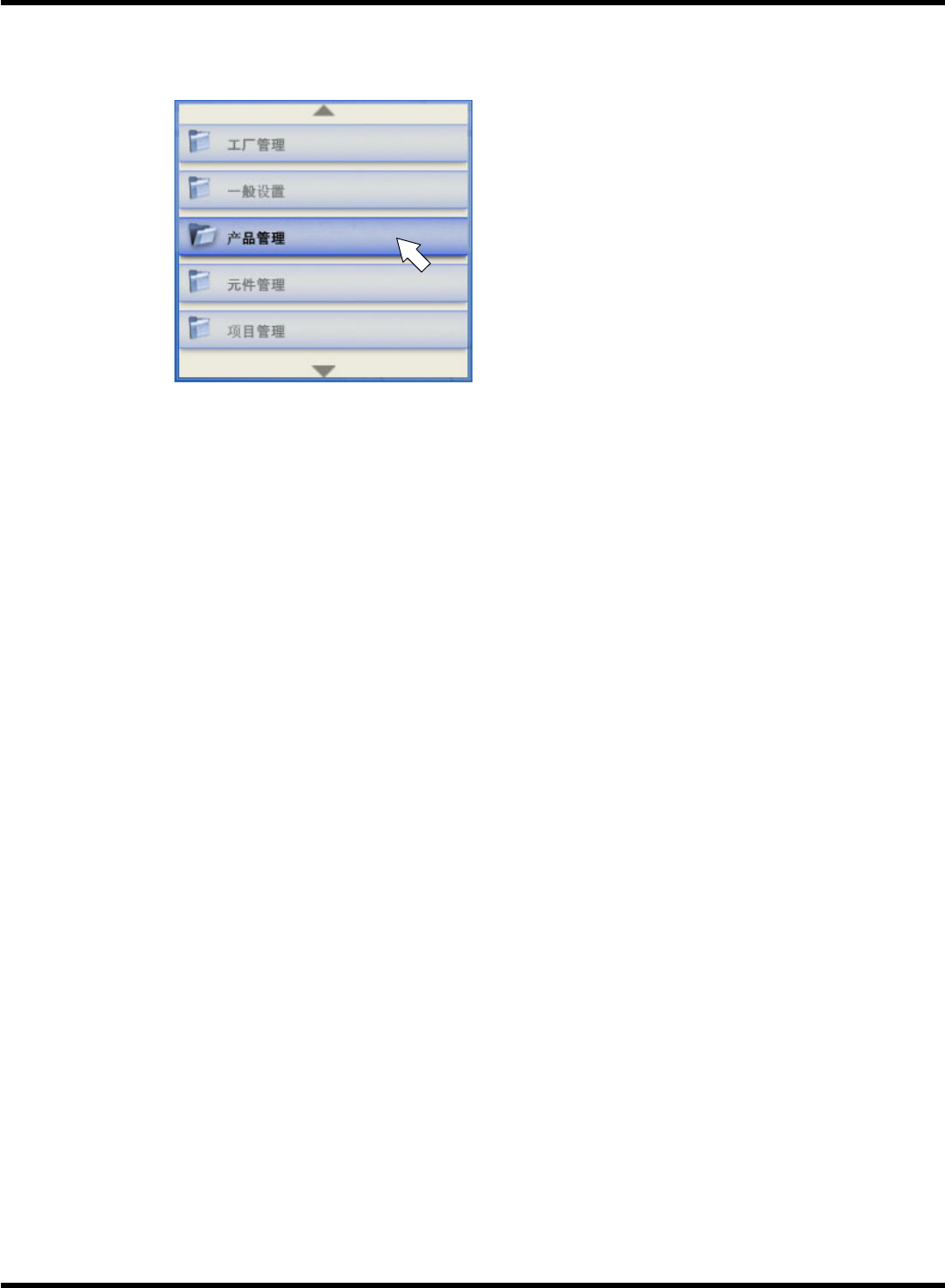

启动
PCB
一览时，单击画面左下应用程序发射器的
[PCB
一览
]
。
NPM-DGS
程序手册
5.2 CAD
宏的定义
Page 5-4 EJS9AC-MB-05P-02
5.2 CAD
宏的定义
定义
CAD
宏

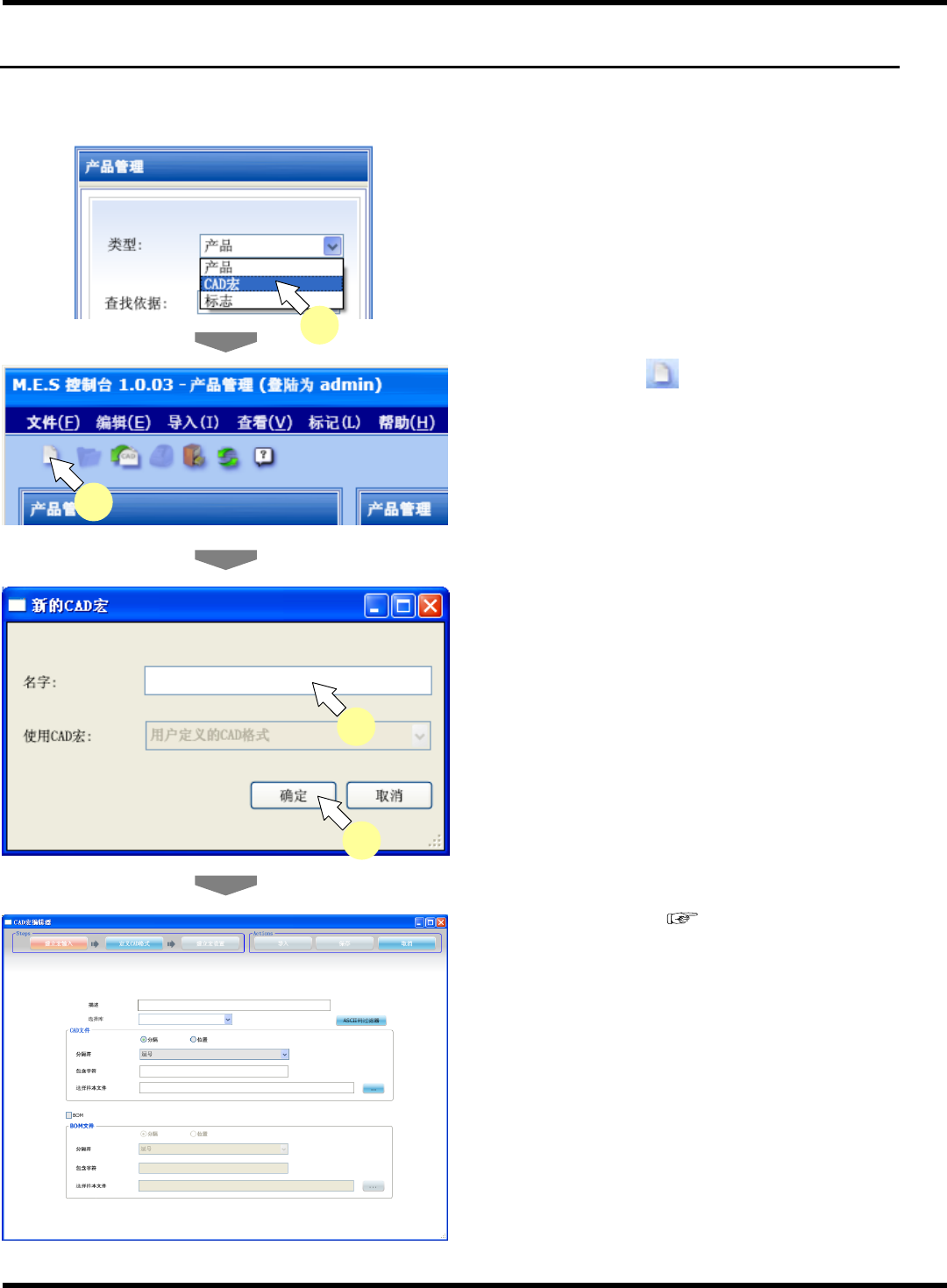

1.
选择画面左上处导航区域的
‘
类型
’
字段的
[CAD
宏
]
。
2.
点击工具栏的
(
新建
)
，或选择菜单栏
的
[
文件
]
→
[
新建
]
。
•
将会显示
<
新的
CAD
宏
>
画面。
3.
输入新的
CAD
宏名字。
∗
只有
[
用户定义的
CAD
格式
]
可对应。
4.
单击
[
确定
]
。
•
将会显示
CAD
宏编辑器。
•
设定的详细内容
:
‘5.2.1 CAD
宏编辑器
’
1
2
3
4
