NPM-DGS 程序手册 5.5 PCB 编辑 EJS9AC- MB-05 P-02 Page 5- 61 5.5.4 图形偏移量 图形偏移量表面画面 在图形偏移量画面上设定各图形的偏移量信息。 偏移量是记述将基本图形装配在基板时的位置和角度。 添加偏移量 1. 选择菜单栏的 [ 修改 ] → [ 添加 ] → [ 添加偏 移 ] 。 • 将会显示 < 添加偏移 > 画面。 2. 在各个标签上进行有必要的设定。 3.…
NPM-DGS
程序手册
5.5 PCB
编辑
Page 5-60 EJS9AC-MB-05P-02
②
‘
图形基准
’
标签
在
‘
图形基准
’
标签上设定图形标记。
设定项目
项目
说明
‘X’
图形标记的
X
坐标。
‘Y’
图形标记的
Y
坐标。
‘
注释
’
对于图形标记的注释。
‘
标志模板
’
是使用于本图形标记的模板标记。可选择在
‘5.4
标记的设定
’
中所
制作的模板标记。在拉下菜单中显示可参照的模板标记。
‘
标志名字
’
如果指定模板标记，软件将会生成该复制，并自动决定标记名。
只能读取，不能变更。
‘
包括第
3
个标志
’
在进行
3
点识别时，在本项复选框中打勾。
在实际的基板上作为补正基板全体的标记，有
3
点标记时使用。
按钮
按钮
说明
[
编辑
]
启动
<
标记编辑器
>
应用软件，可变更标记数据。
[
添加标记
]
面板区域变为可编辑的状态，可输入数值。
∗
没有标记数据时，将会显示本按钮。
[
删除标志
]
面板区域变为不能编辑的状态，现存的数值被删除。
∗
有标记数据时，将会显示本按钮。
NPM-DGS
程序手册
5.5 PCB
编辑
EJS9AC-MB-05P-02 Page 5-61
5.5.4
图形偏移量
图形偏移量表面画面
在图形偏移量画面上设定各图形的偏移量信息。
偏移量是记述将基本图形装配在基板时的位置和角度。
添加偏移量
1.
选择菜单栏的
[
修改
]
→
[
添加
]
→
[
添加偏
移
]
。
•
将会显示
<
添加偏移
>
画面。
2.
在各个标签上进行有必要的设定。
3.
单击
[
确定
]
。
1
3
NPM-DGS
程序手册
5.5 PCB
编辑
Page 5-62 EJS9AC-MB-05P-02

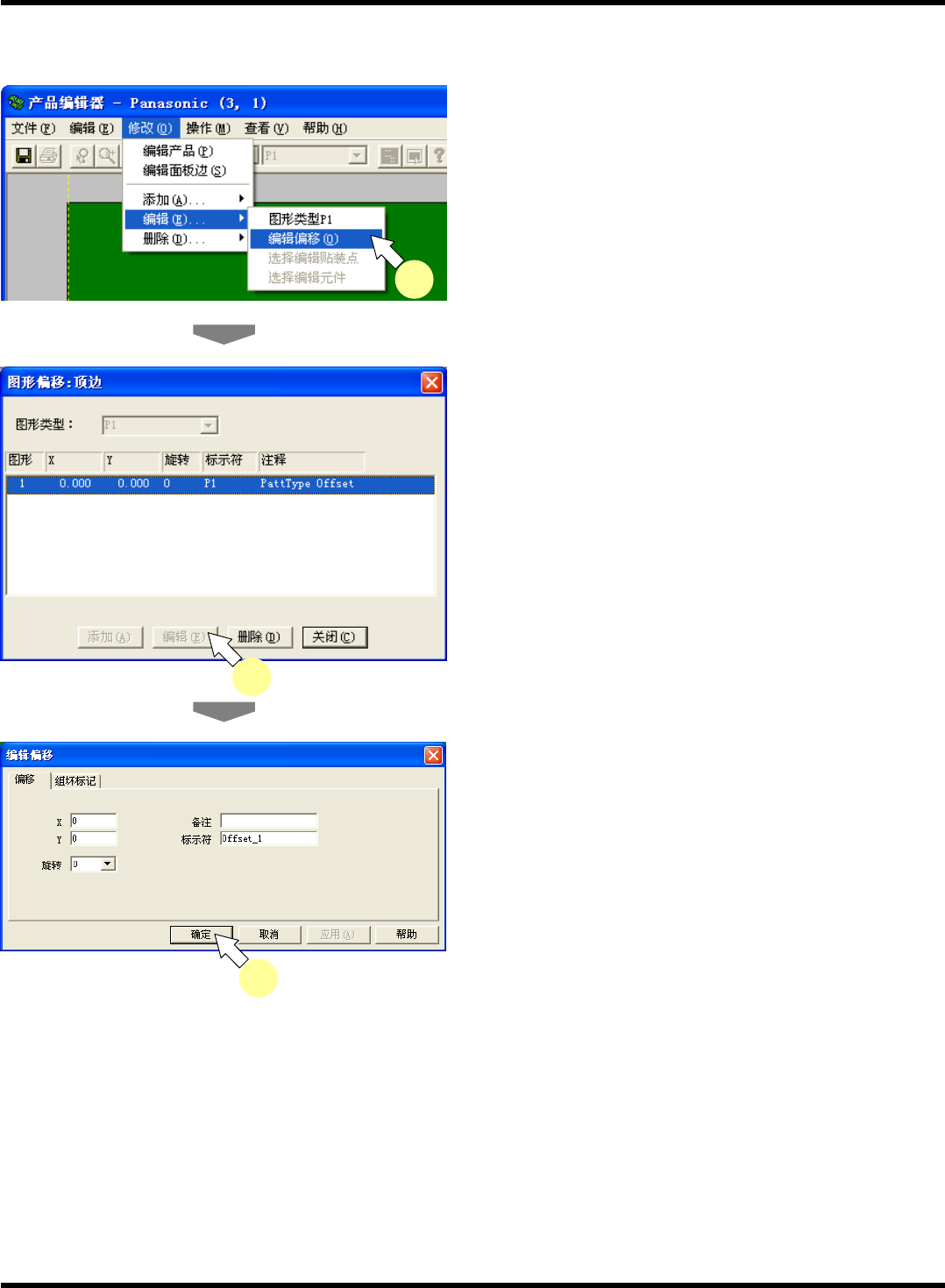

编辑偏移量
1.
选择菜单栏的
[
修改
]
→
[
编辑
]
→
[
编辑偏
移
]
。
•
将会显示
<
图形偏移
:
顶边
>
画面。
2.
单击
[
编辑
]
。
•
将会显示
<
编辑偏移
>
画面。
3.
在各个标签上进行有必要的设定。
4.
单击
[
确定
]
。
1
2
4
