NPM-DGS 程序手册 5.2 CAD 宏的定义 Pa ge 5-18 EJS9AC-MB- 05P-02 CAD 宏定义例 对从分隔符指定 CAD 文件中抽出实装点所需的定义例进行说明。 在分割符指定 CAD 文件中，若有第 2 列中包含 “PLACMENT” 的记录，则将其当作 实装点的定义。 1. 选择定义的对象。 • 选择 [ 记录类型 ] 的 ‘ 贴装 ’ 。 2. 对抽出条件进行定义。 • 选择 [ID 方法 ] 的 …
NPM-DGS
程序手册
5.2 CAD
宏的定义
EJS9AC-MB-05P-02 Page 5-17
使用分隔符指定
CAD
文件时的
CAD
格式的定义
1.
选择定义的记录类型。
∗
关于可设定的
‘
记录类型
’
，请参照
‘
设定项目
’
。
∗
我们推荐首先定义实装点记录。
∗
显示出来的字段，根据选择的记录类型将会有
所不同。
2.
选择使用的
ID
方法。
∗
关于可使用的
‘ID
方法
’
，请参照
‘
设定项目
’
。
∗
显示出来的选项，根据选择的
ID
方法将会有所
不同。
∗
对于显示出来的选项，请设定适当的数值。
3.
单击
[
识别
]
。
•
按照用
ID
方法已设定的条件检索
CAD
文件，
显示其结果。
4.
在各列的下拉菜单中选择字段名字。
∗
至少要把全部必须字段
(
末尾显示
‘
∗
’)
定义完
成。
5.
单击
[
应用
]
。
1
2
3
4
5
NPM-DGS
程序手册
5.2 CAD
宏的定义
Page 5-18 EJS9AC-MB-05P-02
CAD
宏定义例
对从分隔符指定
CAD
文件中抽出实装点所需的定义例进行说明。
在分割符指定
CAD
文件中，若有第
2
列中包含
“PLACMENT”
的记录，则将其当作实装点的定义。
1.
选择定义的对象。
•
选择
[
记录类型
]
的
‘
贴装
’
。
2.
对抽出条件进行定义。
•
选择
[ID
方法
]
的
‘
内容
’
。
a)
在
[
字符串
]
中输入
‘PLACMENT’
，在
[
列号码
]
中输入
‘2’
。
b)
按
[
识别
]
后，只显示符合条件的记录，即可验
证所指定的条件
(
在此指着抽出包含字符串
‘PLACMENT’
的行
)
是否正确。
1
2
a
b
NPM-DGS
程序手册
5.2 CAD
宏的定义
EJS9AC-MB-05P-02 Page 5-19
3.
对字段进行定义。
•
对实装点的定义所需的字段进行定义。实装点
必须对下列所有项目进行定义。
•
元件号码
• X
坐标
• Y
坐标
•
旋转
∗
下列字段是选项。
•
参考号码
•
说明
•
图形识别子

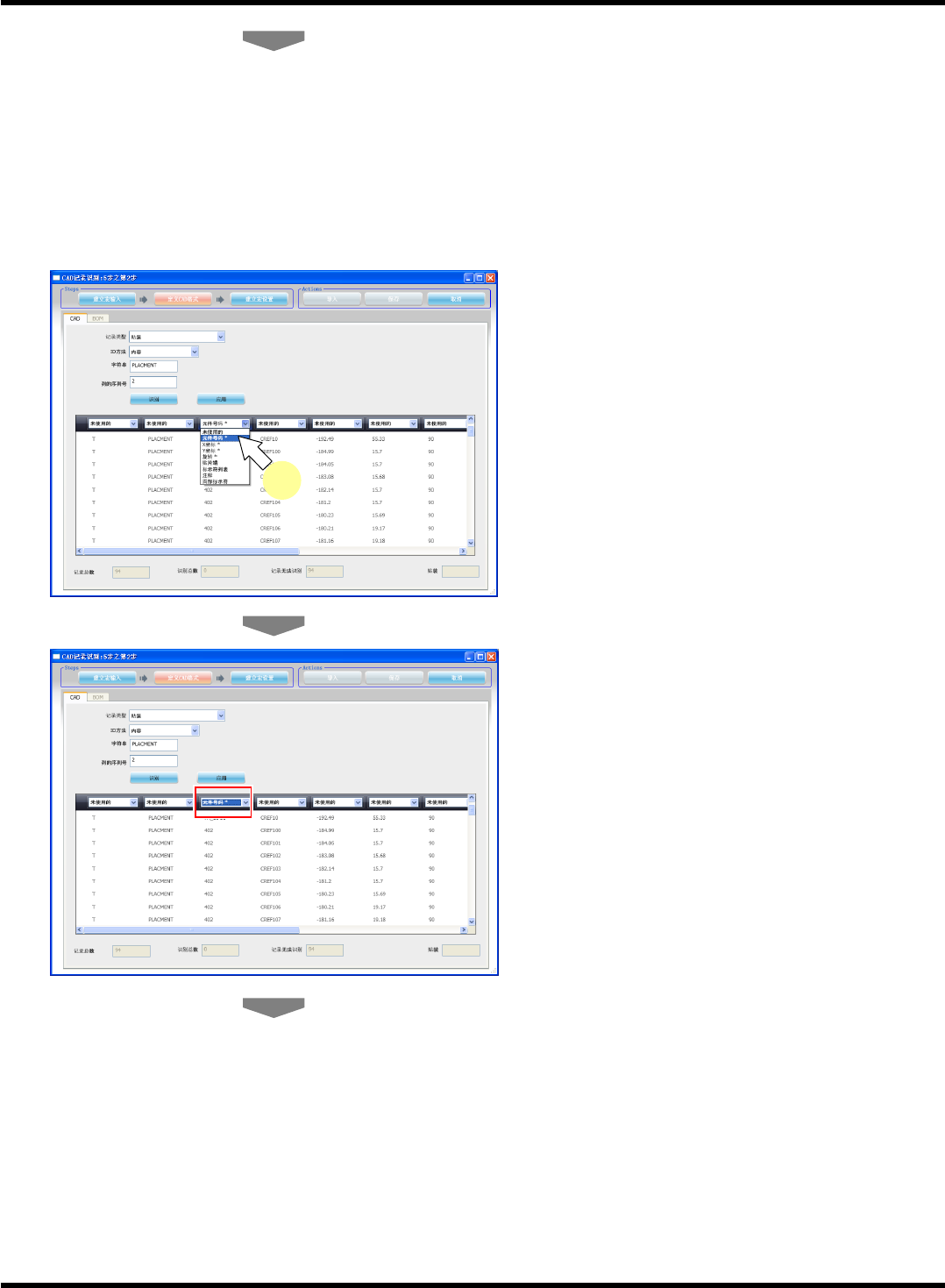

在第
3
列中收存元件名。以其为基础对元件名进
行定义。
•
选择第
3
列的组合框
[
元件号码
]
。
•
第
3
列已被定义为
[
元件号码
]
。
3
