NPM-DGS 程序手册 7.8 各种设定 EJS9AC- MB-07 P-02 Pa ge 7-21 7.8 各种设定 打开工作栏的 ‘ 设定 ’ ，进行优化所需 的各种设定。 7.8.1 设定基板生产枚 数 ↓ 7.8.2 设定优化选项 ↓ 7.8.3 设定元件的分割 数 ↓ 7.8.4 设定机器动作选 项 ↓ 7.8.5 设定仓库 ( 送料器、吸嘴的资 源数 ) 7.8.1 面板数的设定 项目中包含复数 PCB 的情况下，设定基板…
NPM-DGS
程序手册
7.7
事件日志画面
Page 7-20 EJS9AC-MB-07P-02
7.7
事件日志画面
通过事件日志画面查阅在当前的项目中进行的作业日志。
请在工作栏的
‘
查看
’
中选择
[
事件日志
]
。
NPM-DGS
程序手册
7.8
各种设定
EJS9AC-MB-07P-02 Page 7-21
7.8
各种设定
打开工作栏的
‘
设定
’
，进行优化所需的各种设定。
7.8.1
设定基板生产枚数
↓
7.8.2
设定优化选项
↓
7.8.3
设定元件的分割数
↓
7.8.4
设定机器动作选项
↓
7.8.5
设定仓库
(
送料器、吸嘴的资源数
)
7.8.1
面板数的设定
项目中包含复数
PCB
的情况下，设定基板的生产枚数，则可设定基板的优先度。

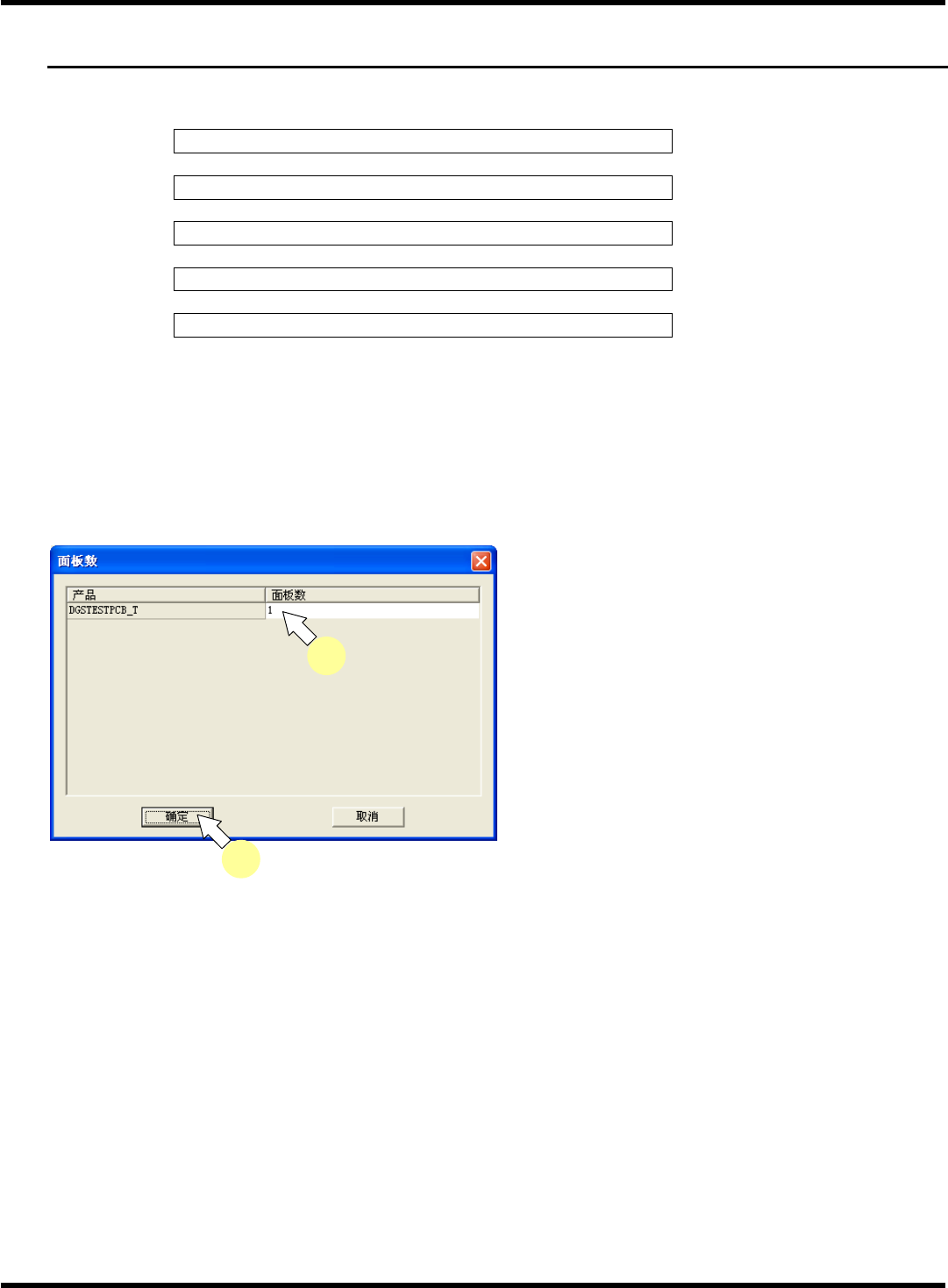

基板生产枚数的设定
1.
在工作栏的
‘
设定
’
中选择
[
面板数
]
。
•
将会显示基板生产枚数画面。
2.
输入各基板的生产枚数。
3.
点击
[OK]
。
2
3
NPM-DGS
程序手册
7.8
各种设定
Page 7-22 EJS9AC-MB-07P-02
7.8.2
设定优化程序选项

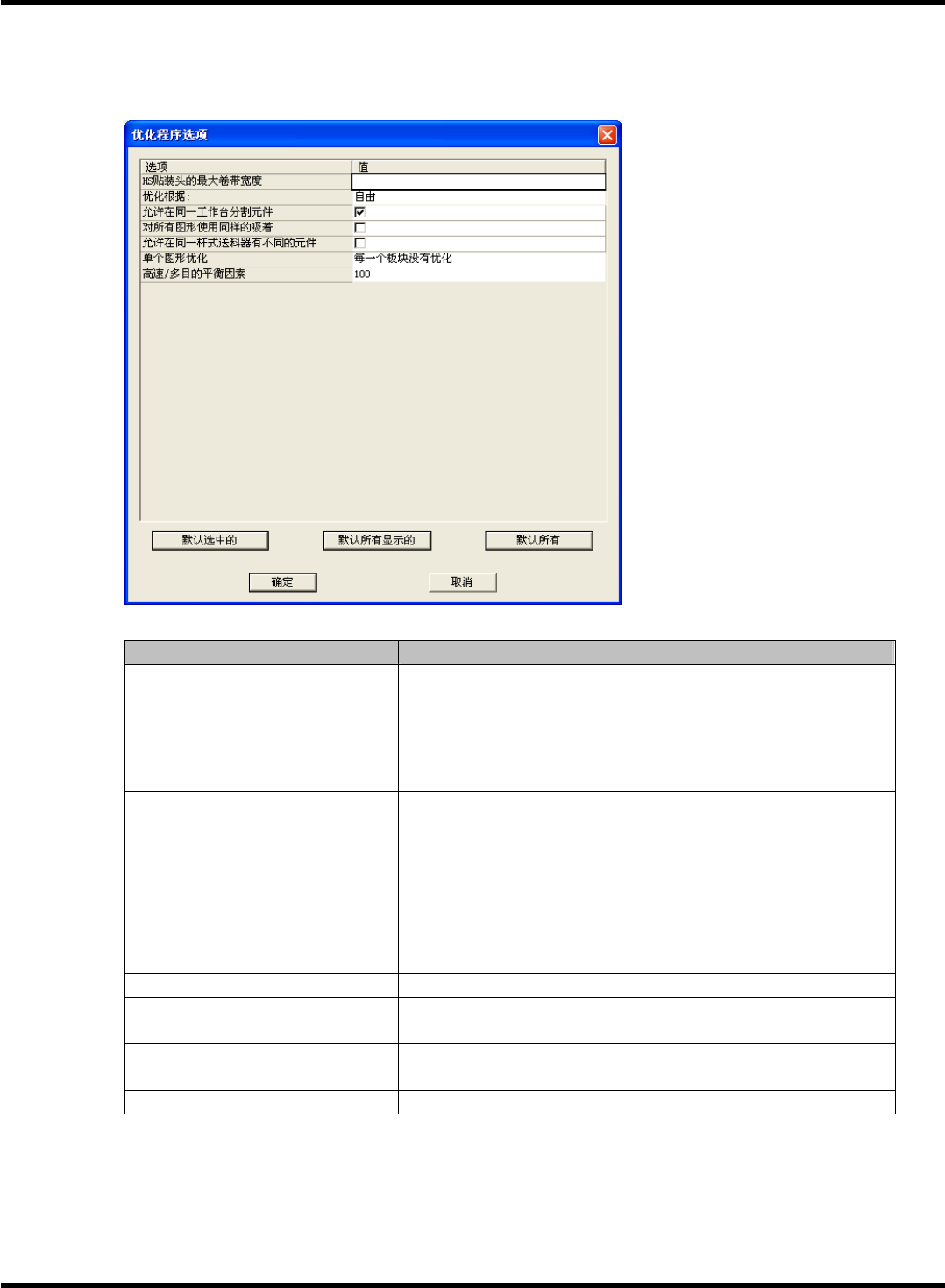

通过
<
优化程序选项
>
画面设定优化选项。
优化程序选项
项目
说明
‘
高速吸头的最大编带宽度
’
设定
12
吸嘴吸头用的最大编带宽度的值。有以下
5
种。
• [
不指定
]
• [8mm]
• [12mm]
• [16mm]
• [24mm]
‘
优化根据
’
设定优化的基准
(
元件高度，或者吸嘴尺寸
)
。有以下
7
种。
• [
自由
]
• [
到
0603
为止，按照高度顺序
]
• [
到
1005
为止，按照高度顺序
]
• [
到
1608
为止，按照高度顺序
]
• [
到
2125
为止，按照高度顺序
]
• [
全部元件，按照高度顺序
]
• [
按照吸嘴的尺寸顺序
]
‘
允许在同一工作台分割元件
’
设定在同一工作台上是否进行元件分割。
‘
由同一送料器向复数图形上的同一
元件供应
’
从同一个插槽向多个图形上的同一个元件供给元件。
‘
允许在同一杆式送料器有不同的元
件
’
指定是否对同一个杆式送料器上配置不同种类的元件。如果设定
本选项，在进行优化时对杆式送料器上配置不同种类的元件。
‘
单个图形优化
’
设定是否对每个图形进行优化。
