NPM-DGS 程序手册 7.2 项目编辑系统主画 面 Pa ge 7-6 EJS9AC- MB-07 P-02 ③ ‘ 设置 ’ 启动编制数据所需的各 种条件设定画面。 [ 面板数目 ] : 指定各基板的生产枚数 。生产枚数越多，优 先度应越高，进行数 据的优化。 [ 优化器选项 ] : 设定优化条件。 [ 元件分割 ] : 指定元件的分割数。 增加使用数量多 的元件分割数， 则可实现循环时间 的缩 短。 [ 机器设置 ] : 设定机…
NPM-DGS
程序手册
7.2
项目编辑系统主画面
EJS9AC-MB-07P-02 Page 7-5
7.2
项目编辑系统主画面
项目编辑系统的主画面由画面左部工作栏
(
下图
A)
和各种视图画面
(
下图
B)
构成。
在工作栏中进行视图画面的切换、各种设定画面的显示、优化动作的启动等操作。
①
‘
产品
’
显示现在的项目所包含的
PCB
一览。
在画面右侧显示与所选择的
PCB
相对应的各画面。
②
‘
查看
’
切换画面右侧的显示。
[
送料器装配
]
:
显示送料器装配画面。
[
吸嘴装配
]
:
显示吸嘴装配画面。
[
产品
]
:
显示基板形象。
[
装配规则
]
:
显示装配规则设定画面。
[
事件日志
]
:
显示事件日志画面。
A B
1
2
3
4
NPM-DGS
程序手册
7.2
项目编辑系统主画面
Page 7-6 EJS9AC-MB-07P-02
③
‘
设置
’
启动编制数据所需的各种条件设定画面。
[
面板数目
]
:
指定各基板的生产枚数。生产枚数越多，优先度应越高，进行数据的优化。
[
优化器选项
]
:
设定优化条件。
[
元件分割
]
:
指定元件的分割数。增加使用数量多的元件分割数，则可实现循环时间的缩
短。
[
机器设置
]
:
设定机器的动作条件。请配合实际机器的设定状况对其进行设定。
[
仓库
]
:
设定供料器、吸嘴的资源数。使用在工厂管理中所设定的资源数的更改。
④
‘
动作
’
[
模拟
]
:
使用现在的送料器装配和吸嘴装配进行优化。
[
优化
]
:
按照所设定的条件进行优化。
[
生成配方
]
:
将所生成的生产数据导出所定地点，以使机器将其下载。
NPM-DGS
程序手册

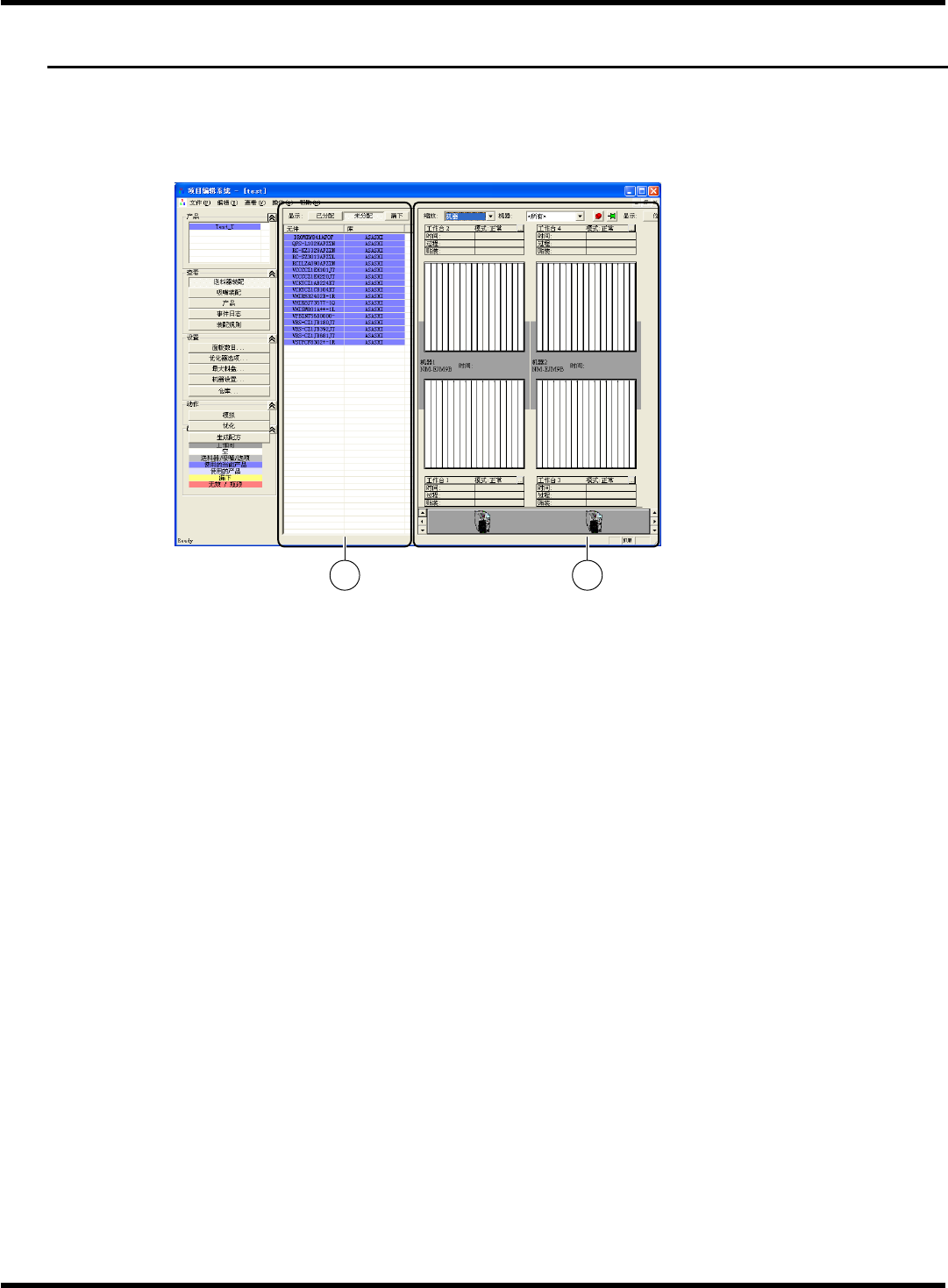

7.3
送料器装配画面
EJS9AC-MB-07P-02 Page 7-7
7.3
送料器装配画面
通过送料器装配画面进行元件装配状态的确认和更改。请在工作栏的
‘
切换画面
’
上选择
[
送料器装
配
]
。送料器装配画面是项目编辑系统的初期画面，优化完毕后也会自动切换为此画面。
此时，除了元件装配以外，还可确认循环时间、过程数、实装点总数。
① 元件一览
显示现在的项目所包含的元件一览。
通过按键可切换显示的元件。
[
已分配
]
:
显示送料器上装配的元件。
[
未分配
]
:
显示送料器上未装配的元件。
[
漏下
]
:
显示虽然送料器上装配，但是，现在的项目的任何
PCB
都不使用的元件。
② 送料器装配
显示送料器装配。也可进行元件装配、送料器装配的更改。
‘
缩放
’
更改送料器装配的显示倍率。
[
生产线
]
:
更改到可显示生产线全体的倍率。
[
机器
]
:
显示
1
台机器时，使其尺寸改到最大倍率。
[
工作台
]
:
显示
1
台送料器工作台时，使其尺寸改到最大倍率。
‘
机器
’
在显示生产线全体和显示特定设备之间进行切换。
[<
所有
>]
:
显示生产线全体。
[(
机器名
)]
:
只显示所选择的设备。
1 2
