NPM-DGS
程序手册
5.2 CAD
宏的定义
Page 5-22 EJS9AC-MB-05P-02

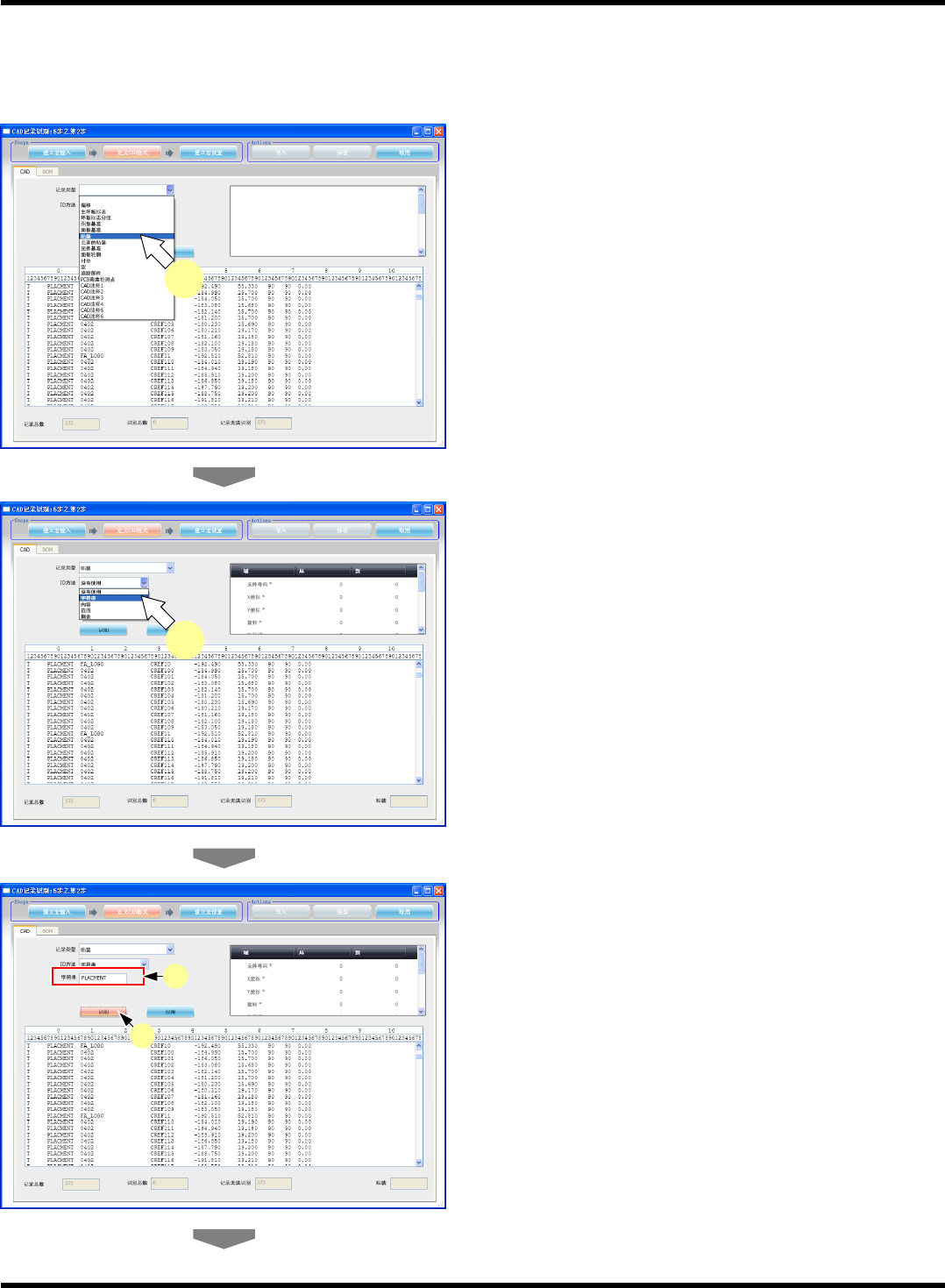

CAD
宏定义例
对从位置指定
CAD
文件中抽出实装点所需的定义例进行说明。
在
CAD
文件中，若有包含字符串
“PLACMENT”
的记录，则将其当作实装点的定义。
1.
选择定义对象。
•
选择
[
记录类型
]
的
‘
贴装
’
。
2.
对抽出条件进行定义。
•
选择
[ID
方法
]
的
‘
字符串
’
。
a)
在
[
字符串
]
中输入
‘PLACMENT’
。
b)
按
[
识别
]
后，只显示符合条件的记录，即可验
证所指定的条件
(
在此指着抽出包含字符串
‘PLACMENT’
的行
)
是否正确。
1
2
b
a
NPM-DGS
程序手册
5.2 CAD
宏的定义
EJS9AC-MB-05P-02 Page 5-23

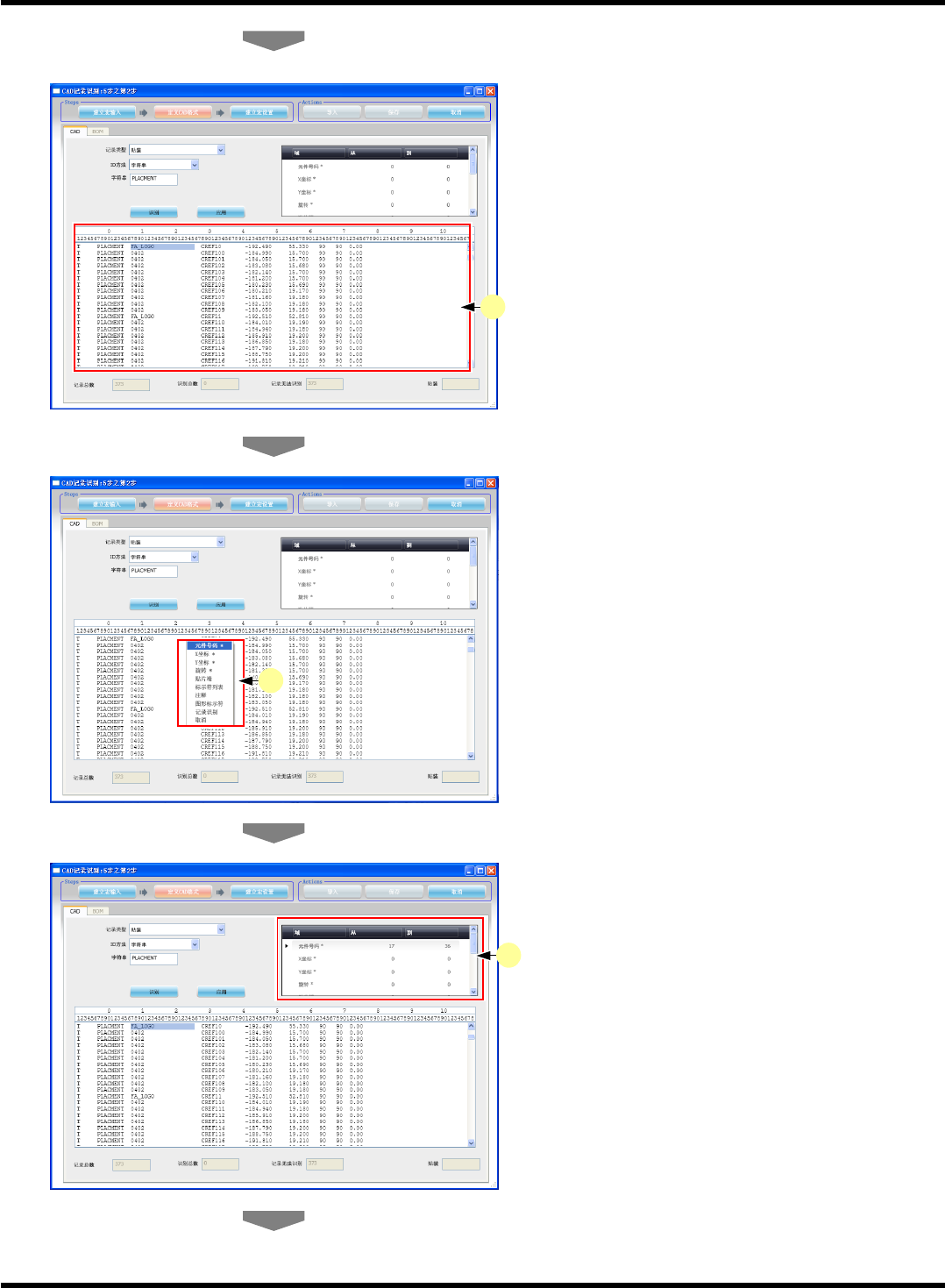

3.
对字段进行定义。
•
对实装点的定义所需的字段进行定义。实装点
必须对下列所有项目进行定义。
•
元件号码
• X
坐标
• Y
坐标
•
旋转
∗
下列字段都是选项。
•
贴装面
•
参考号码
•
说明
•
图形识别子
从
17
位数
~ 36
位数中收放元件名。以其为基础
对元件名进行定义。
a)
单击
17
位数后拖到
36
位数。
b)
放开按钮后将会显示菜单，将光标对准元件号
码后单击。
•
c)
字段
[
元件号码
]
的开始位置、结束位置的定
义操作完成。
c
b
a
NPM-DGS
程序手册
5.2 CAD
宏的定义
Page 5-24 EJS9AC-MB-05P-02

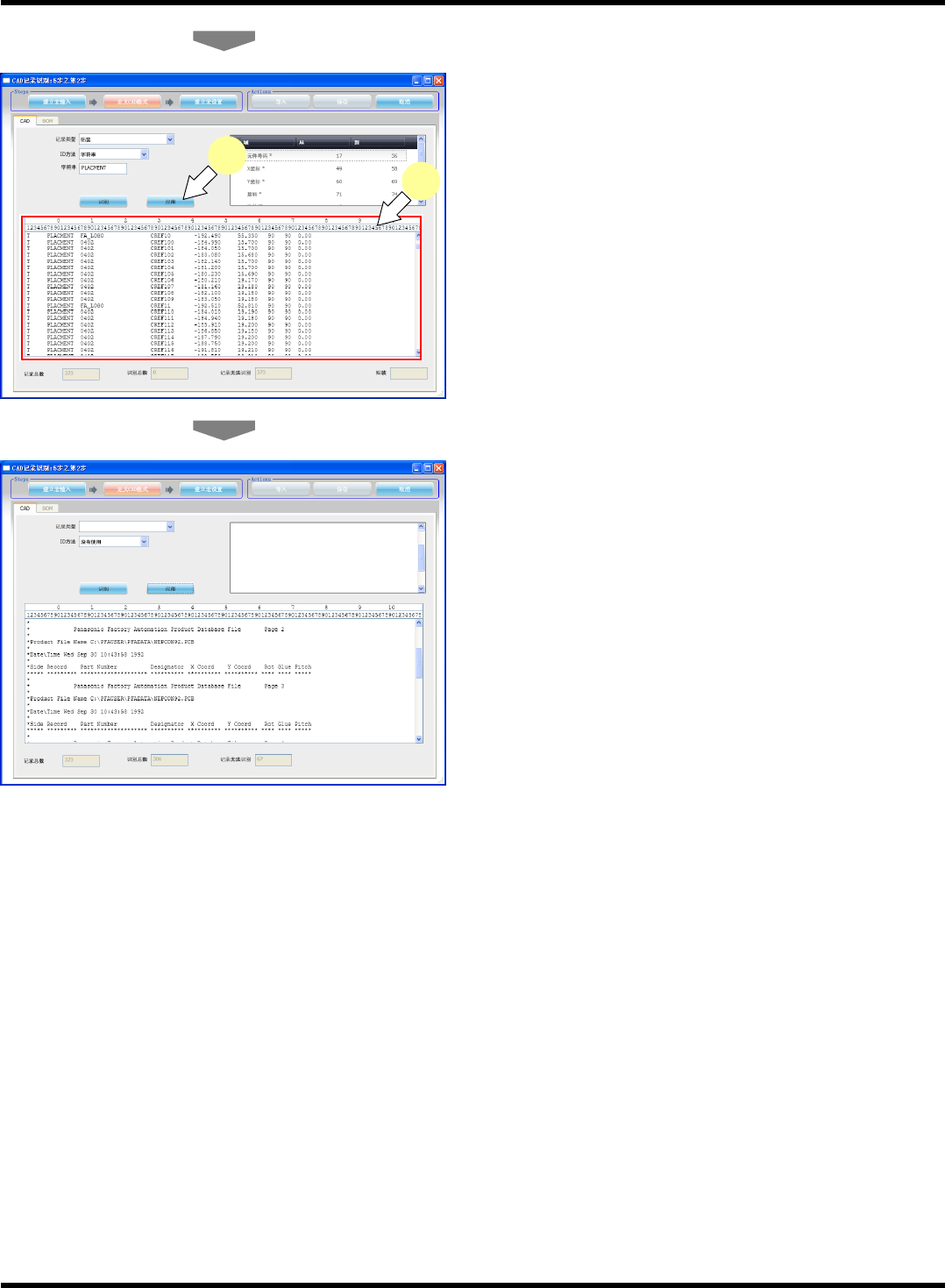

4.
通过同样操作对其它字段也进行定义。
• X
坐标
(49
位数
~ 58
位数
)
• Y
坐标
(60
位数
~ 69
位数
)
•
旋转
(71
位数
~ 74
位数
)
5.
应用定义。
•
按
[
应用
]
即可保存定义。
请重复进行上述操作，按照每个记录类型分开进
行定义。
5
4
