程序手册
4.7
数据编制工作的默认设定
EJS9AC-MB-04P-02 Page 4-13
4.7
数据编制工作的默认设定
在项目编辑系统默认值的画面上可设定项目编辑系统所使用的优化等选项的初期值
(
=
默认值
)
。
∗
数据编制工作是定义在编制生产数据时，使用哪一种
PCB
或者在什么条件下进行最佳化等各种各
样的信息。
数据编制工作默认设定的确认和编辑
1.
右击画面左上树状菜单的模块，然后选择
[
模块具体显示
]
。
•
在画面中央部显示现在已设定的选项，在画面
下部显示可设定的选项。
2.
单击工厂内容区域右侧的
[
项目编辑系统
默认值
]
。
•
将会显示数据编制工作默认设定的属性面板。
2
1
NPM-DGS
程序手册
4.7
数据编制工作的默认设定
Page 4-14 EJS9AC-MB-04P-02

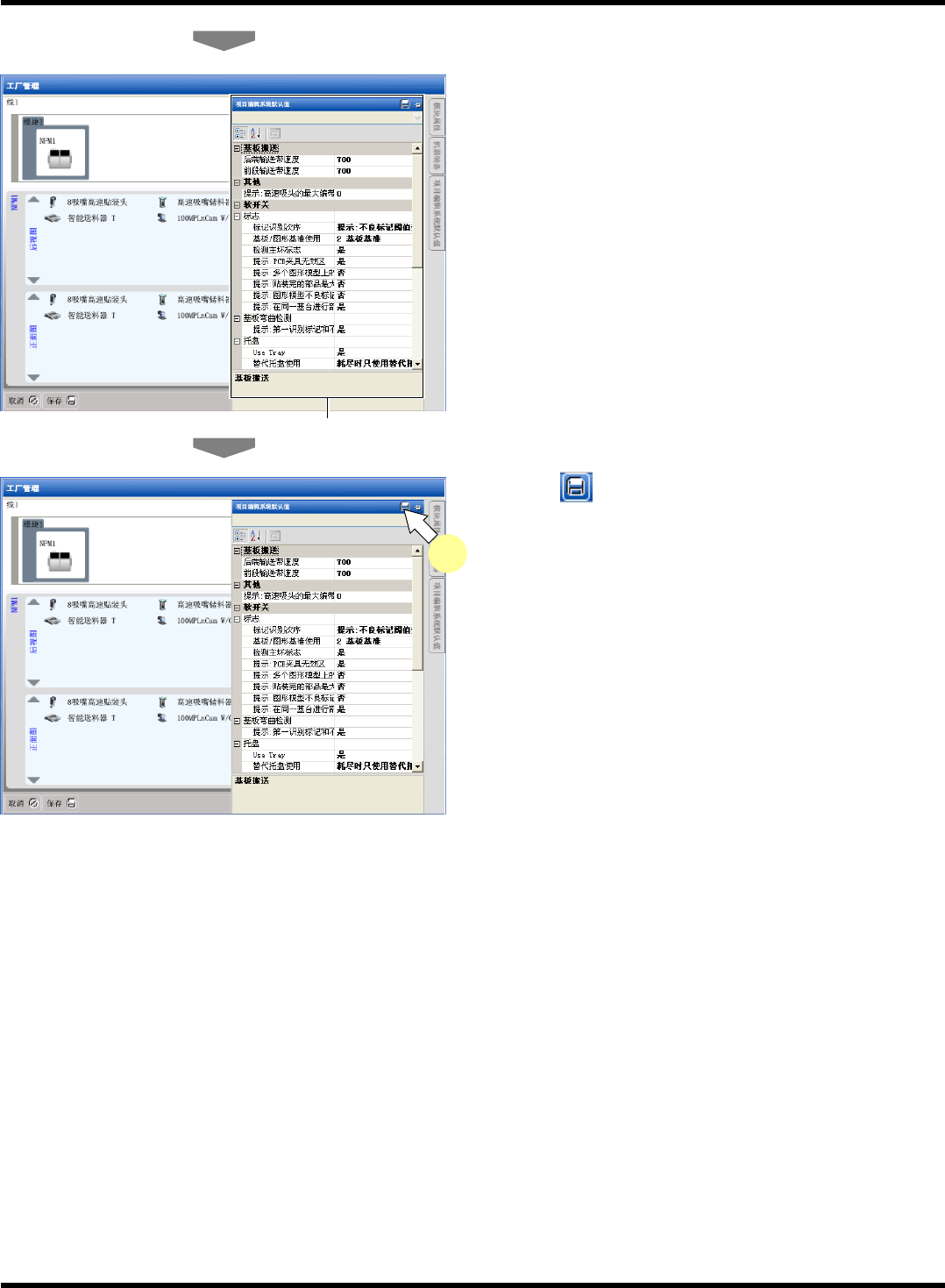

3.
在属性面板上变更数据编制工作默认设
定。
•
本设定在编制数据编制工作时，作为默认值使
用。
4.
单击
。
•
将会保存新的设定。
4
属性面板
