NPM-DGS 程序手册 5.5 PCB 编辑 EJS9AC- MB-05 P-02 Page 5- 55 5.5.2 添加实装点 在 < 贴装点属性 > 画面上，进行实装点的添加和编辑。 添加实装点 1. 选择菜单栏的 [ 修改 ] → [ 添加 ] → [ 添加贴 装点步骤 ] 。 • 将会显示 < 贴装点属性 > 画面。 2. 设定与实装点有关的信息。 3. 单击 [ 确定 ] 。 1 3 2
NPM-DGS
程序手册
5.5 PCB
编辑
Page 5-54 EJS9AC-MB-05P-02
④
‘
基板弯曲
’
标签
在
‘
基板弯曲
’
标签上定义进行基板弯曲检查的位置。
(
将来预约
)
设定项目
项目
说明
‘X’
基板弯曲检查位置的
X
坐标
‘Y’
基板弯曲检查位置的
Y
坐标
‘
有效
’
设定是否将其坐标使用于基板弯曲的检测。
按钮
按钮
说明
[
默认
]
在默认设定中设定
9
点的基板弯曲检查位置。
[
全部无效
]
将全部基板弯曲检查位置设定为
‘
否
’
。
[
全部有效
]
将全部基板弯曲检查位置设定为
‘
是
’
。
NPM-DGS
程序手册
5.5 PCB
编辑
EJS9AC-MB-05P-02 Page 5-55

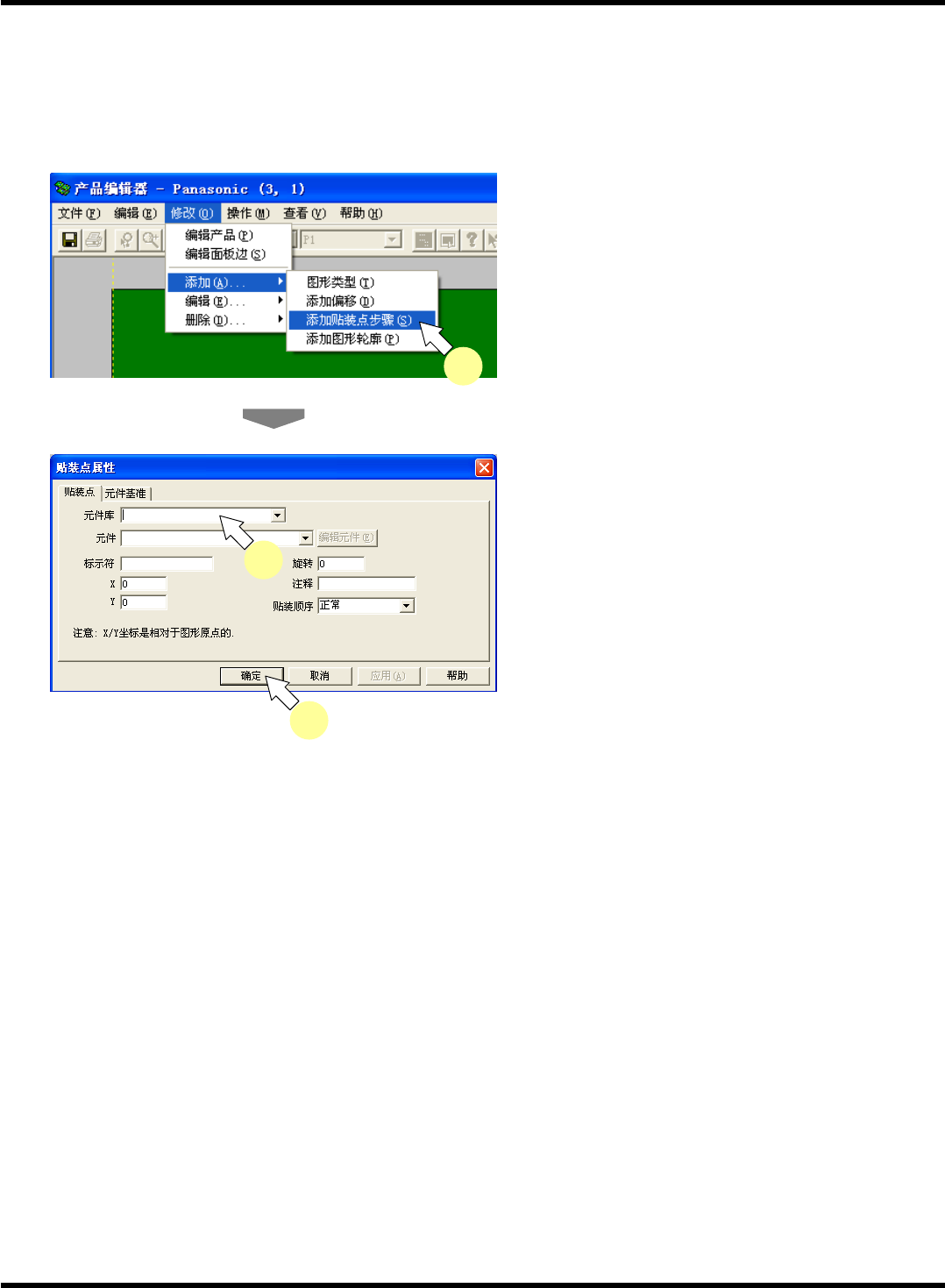

5.5.2
添加实装点
在
<
贴装点属性
>
画面上，进行实装点的添加和编辑。
添加实装点
1.
选择菜单栏的
[
修改
]
→
[
添加
]
→
[
添加贴
装点步骤
]
。
•
将会显示
<
贴装点属性
>
画面。
2.
设定与实装点有关的信息。
3.
单击
[
确定
]
。
1
3
2
NPM-DGS
程序手册
5.5 PCB
编辑
Page 5-56 EJS9AC-MB-05P-02
①
‘
贴装点
’
标签
在
‘
贴装点
’
标签上设定实装点的信息。
设定项目
项目
说明
‘
元件库
’
实装的元件属于的元件库。
‘
元件
’
实装的元件名称。
‘
标示符
’
为了参照实装点而使用的参考号
(
电路编号
)
。
‘X’
图形原点基准的实装点的
X
坐标。
(
右方向
:
正
)
‘Y’
图形原点基准的实装点的
Y
坐标。
(
上方向
:
正
)
‘
旋转
’
图形原点基准的实装角度。
(
逆时针
:
正
)
‘
注释
’
与实装点有关的注释。
‘
贴装顺序
’
进行实装的优先顺序。
(
自动、后、先
)
该元件若必须在其它元件实装完成后再进行实装
(
如屏蔽等
)
，请
选择
‘
后
’
。
∗
同一优先顺序的实装顺序依优化的结果决定。
按钮
按钮
说明
[
元件编辑器
]
启动
<
元件编辑器
>
。
