NPM-DGS 程序手册 7.8 各种设定 EJS9AC- MB-07 P-02 Pa ge 7-27 7.8.4 机器动作选项的设定 机器设置画面 通过 < 机器设置 > 画面设定机器选项。 1. 在工作栏的 ‘ 设置 ’ 选择 [ 机器设置 ] ，或选择 菜单栏的 [ 编辑 ] → [ 机器设置 ] 。 • 将会显示 < 机器设置 > 画面。 2. 进行每个标签所需要的设定。 3. 单击 [ 确定 ] 。…
NPM-DGS
程序手册
7.8
各种设定
Page 7-26 EJS9AC-MB-07P-02
工作台
列项目
说明
‘
元件
’
显示元件名字。
‘
库
’
显示库的名字。
‘
最大使用
’
显示
1
个基板的贴装点总数。
‘
产品
’
显示产品的名字。
‘
默认
’
已设定为
1
。
‘
覆盖
’
设定
1
以外的最多料盘数时选勾。
‘
最大料盘
’
设定对该元件使用几个料盘。手动输入或单击按钮
([
设定原点
]
、
[
设定目标
]
、
[
设定理想值
])
，能算出来。
‘
目标
’
显示基于目标系数
(
贴装
/
工作台
)
的目标最大料盘数。
‘
理想值
’
显示基于理想系数
(
目标
∗
系数
)
的理想最大料盘数。
‘
使用
/
料盘
’
显示每
1
个料盘的贴装点数。变更分割设定的值，会重新计算该
数值。
按钮
按钮
说明
[
设定原点
]
将所有元件的最多料盘数返回到初期值
(=1)
。
[
设定目标
]
对所有元件的最多料盘数中设定目标值
(
参照上述说明
)
。
[
设定理想值
]
对所有元件的最多料盘数中设定理想值
(
参照上述说明
)
。
NPM-DGS
程序手册
7.8
各种设定
EJS9AC-MB-07P-02 Page 7-27
7.8.4
机器动作选项的设定

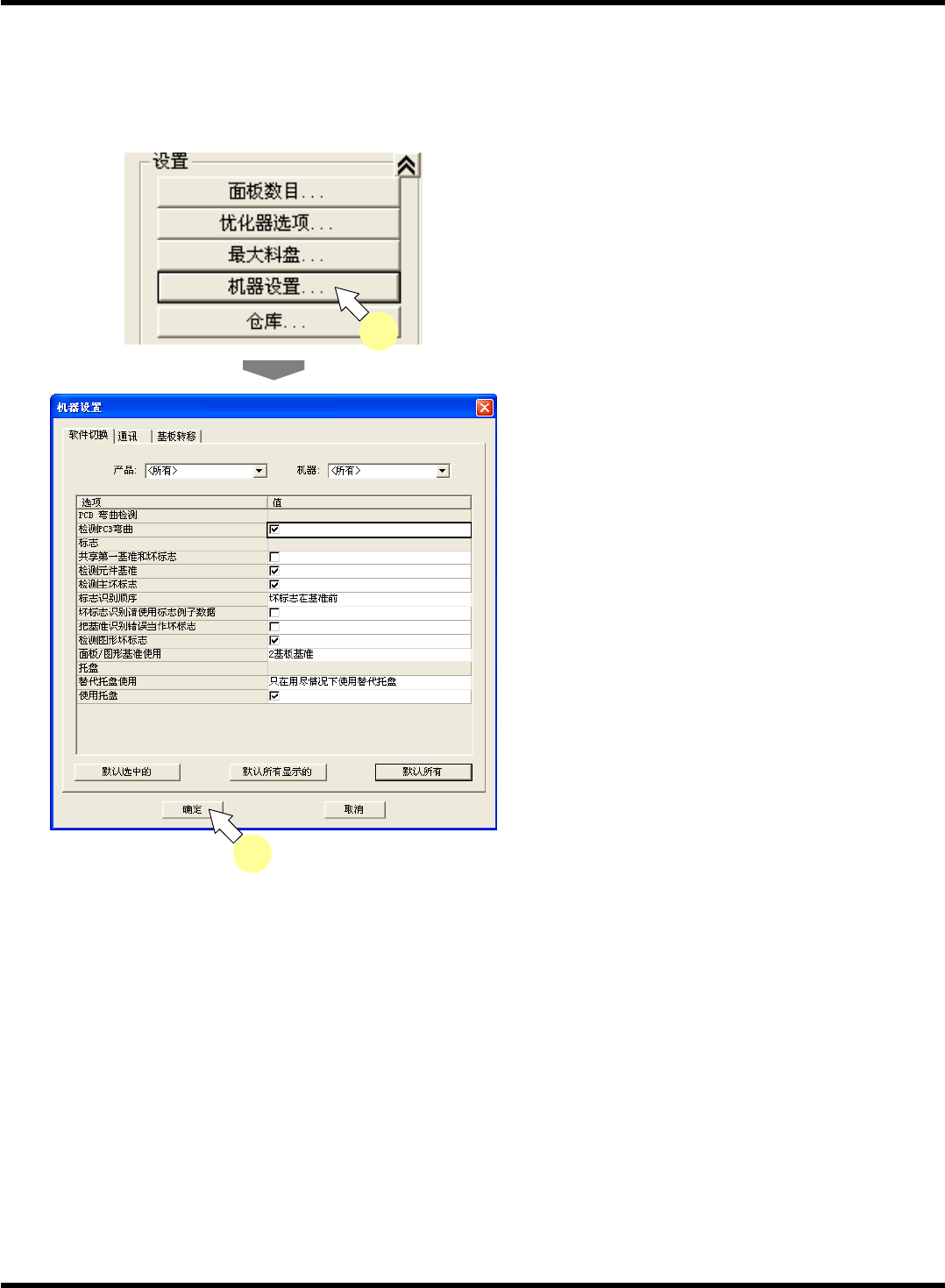

机器设置画面
通过
<
机器设置
>
画面设定机器选项。
1.
在工作栏的
‘
设置
’
选择
[
机器设置
]
，或选择
菜单栏的
[
编辑
]
→
[
机器设置
]
。
•
将会显示
<
机器设置
>
画面。
2.
进行每个标签所需要的设定。
3.
单击
[
确定
]
。
•
将会保存新的设定。
3
1
NPM-DGS
程序手册
7.8
各种设定
Page 7-28 EJS9AC-MB-07P-02
① 软件切换标签
软件切换的设定项目
项目
说明
‘
产品
’
从组合框中选择要设定的
PCB
。目前显示在制作时选择的
PCB
。
∗
对所有的
PCB
设定时，请选择
‘<
所有
>’
。
‘
机器
’
选择进行设定的对象设备。
‘
托盘
’
‘
托盘补给部的使用有无
’
设定在生产中是否使用托盘补给部
(
交换空托盘
)
。
‘
替代托盘使用方法
’
设定同一类的复数元件的托盘的使用方法。有以下
3
种。
• [
只在用尽情况下使用替代托盘
]
• [
按顺序使用替代托盘
]
• [
替换元件用尽和替代插槽
]
