NPM-DGS 程序手册 EJS9AC- MB-02 P-02 Page 2-1 2. 2. DGS 的概要 对 DGS 的概要、 DGS 和 LNB- 设备之间的关系、数据的流程进行说明。
NPM-DGS
程序手册
1.4
与
LNB
连接
Page 1-48 EJS9AC-MB-01P-02

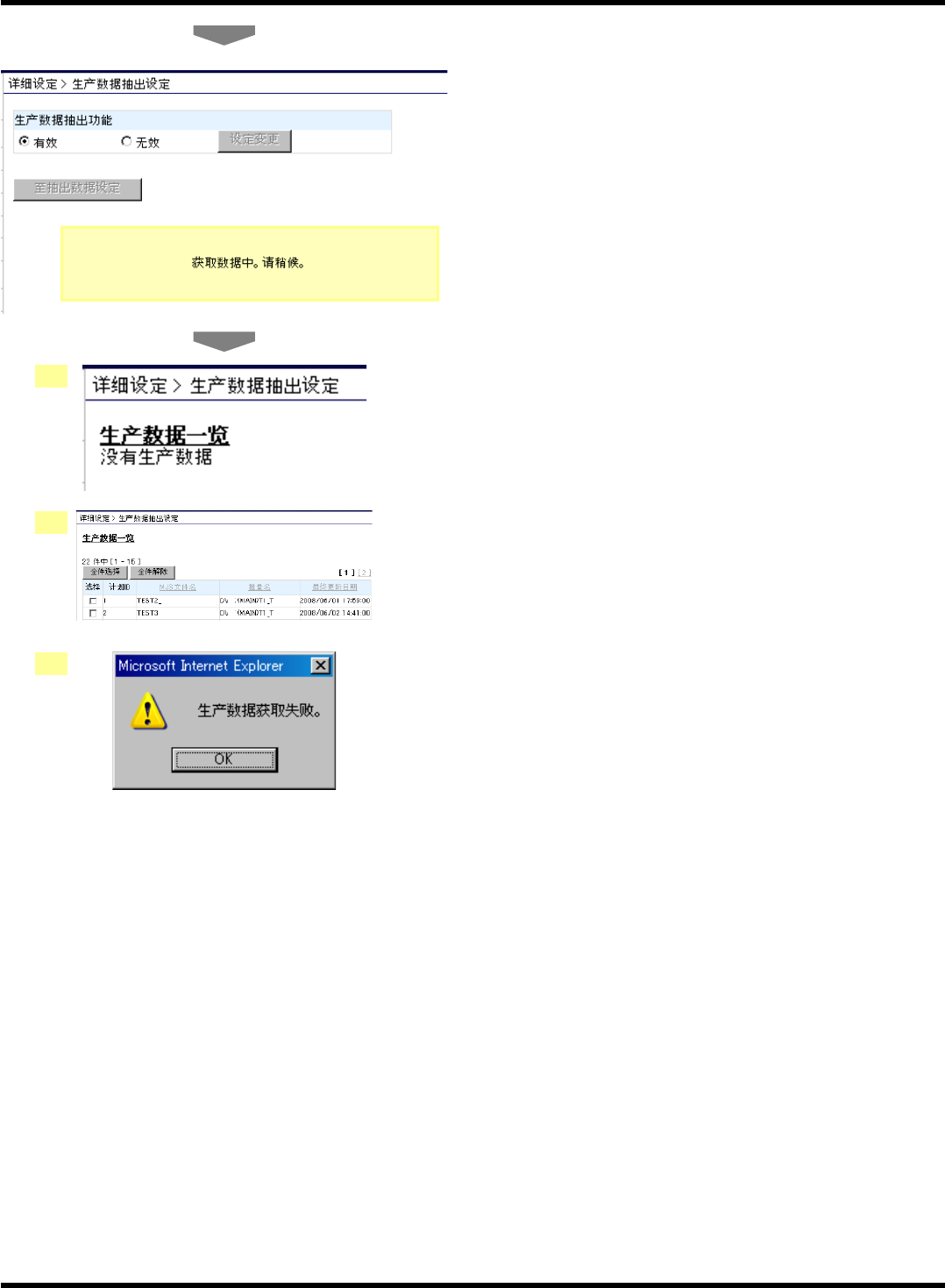

5.
将会变为数据获取中的显示。
6.
确认与
DGS
通信是否正常。
1)
虽然与
DGS
正常通信，但是，未能编制数据
时显示。
2)
与
DGS
正常通信，并有编制完成的数据，能
获取其一览时显示。
3)
未能与
DGS
通信时，将会显示
“
生产数据获
取失败
”
。
此时，请参照下一项目。
1.4.4
从
LNB
至
DGS
获取生产数据失败时
从
LNB
至
DGS
获取生产数据失败时，请确认下列项目。
1. LNB
的
Line
名和通过
DGS
所编制的
Line
名是否一致。
检索要使用在
DGS
的工厂管理所设定的
Line
名称。
2. DGS
的
SQL
服务器的网络设定是否处于无效状态。
请参照
“
1.1.3 SQL Server 2005
的安装
”
。
3.
已安装
PPD
服务的
PC
的防火墙是否设定无效或例外的
‘
端口
80’
。
4.
从
DGS
至
LNB
的
IP
地址之间的通信是否正常。
请在
DGS
的电脑上打开指令提示符，然后对
LNB
的
IP
地址执行
ping
，确认其通信是否正常。
1)
2)
3)
NPM-DGS
程序手册
EJS9AC-MB-02P-02 Page 2-1
2.
2. DGS
的概要
对
DGS
的概要、
DGS
和
LNB-
设备之间的关系、数据的流程进行说明。
NPM-DGS
程序手册
2.1 DGS
概要
Page 2-2 EJS9AC-MB-02P-02
2.
2.1 DGS
概要
2.1.1
概要
NPM-DGS
是一种系统软件，通过电脑操作，根据
CAD
数据，容易进行考虑
Line
平衡的元件分配和优化，
并进行
NPM Line
的生产数据生成。
其特征如下。
①
CAD
信息的获取
•
如果是
ASCII
形式，进行
CAD
数据的宏定义，则可获取固定长和可变长。
② 元件数据的编辑
•
可在确认基板的图形形象的同时编辑基板数据。
③
PCB
的编辑
•
可在确认基板的图形形象的同时编辑基板数据。
•
可在画面上确认极性。
④ 生产数据的编制
•
决定可将设备动作上的浪费抑制到最小限度的实装顺序和元件排列。
•
可对数个基板决定共通排列。
∗
共通排列如超过可装载的元件种类数，物理上无法决定该排列。
可用图形确认分配给各设备的实装点。
可用图形确认元件排列、实装点数。
⑤ 生产数据的生成
•
检查数据完毕后，将会输出生产数据。
∗
输出生产数据即可下载到设备上。
∗
下载时，需与
LNB
之间连接网络。
(
1.4 “
与
LNB
连接
” )
