NPM-DGS
程序手册
7.9
生成数据
Page 7-34 EJS9AC-MB-07P-02
发生错误时

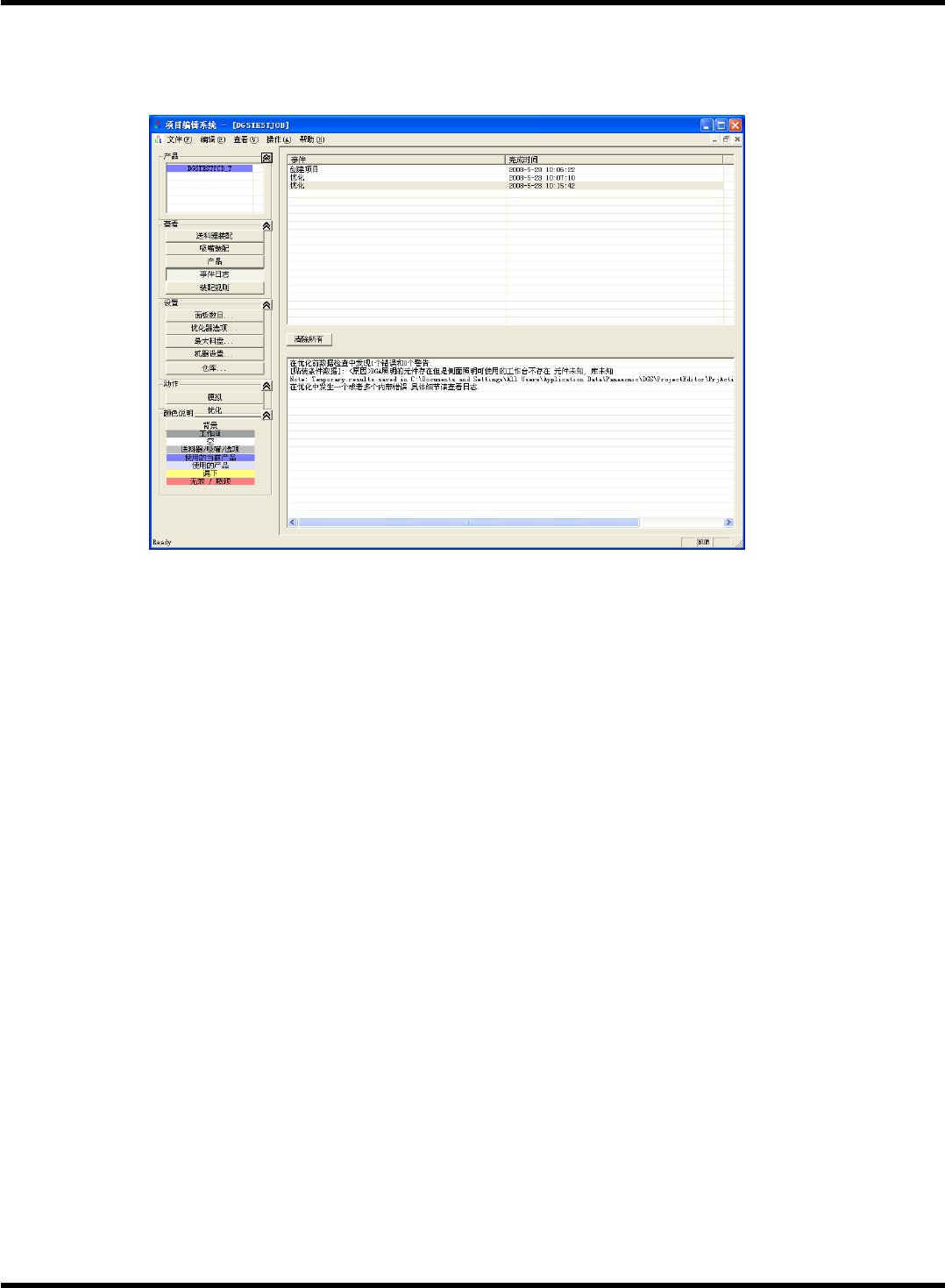

数据检查后检出错误时、以及进行优化后发生错误时，错误内容将被显示在事件日志中。
请确认错误内容，并修正。
(
双击错误，则可打开各编辑器。
)
NPM-DGS
程序手册
7.9
生成数据
EJS9AC-MB-07P-02 Page 7-35
7.9.2
模拟

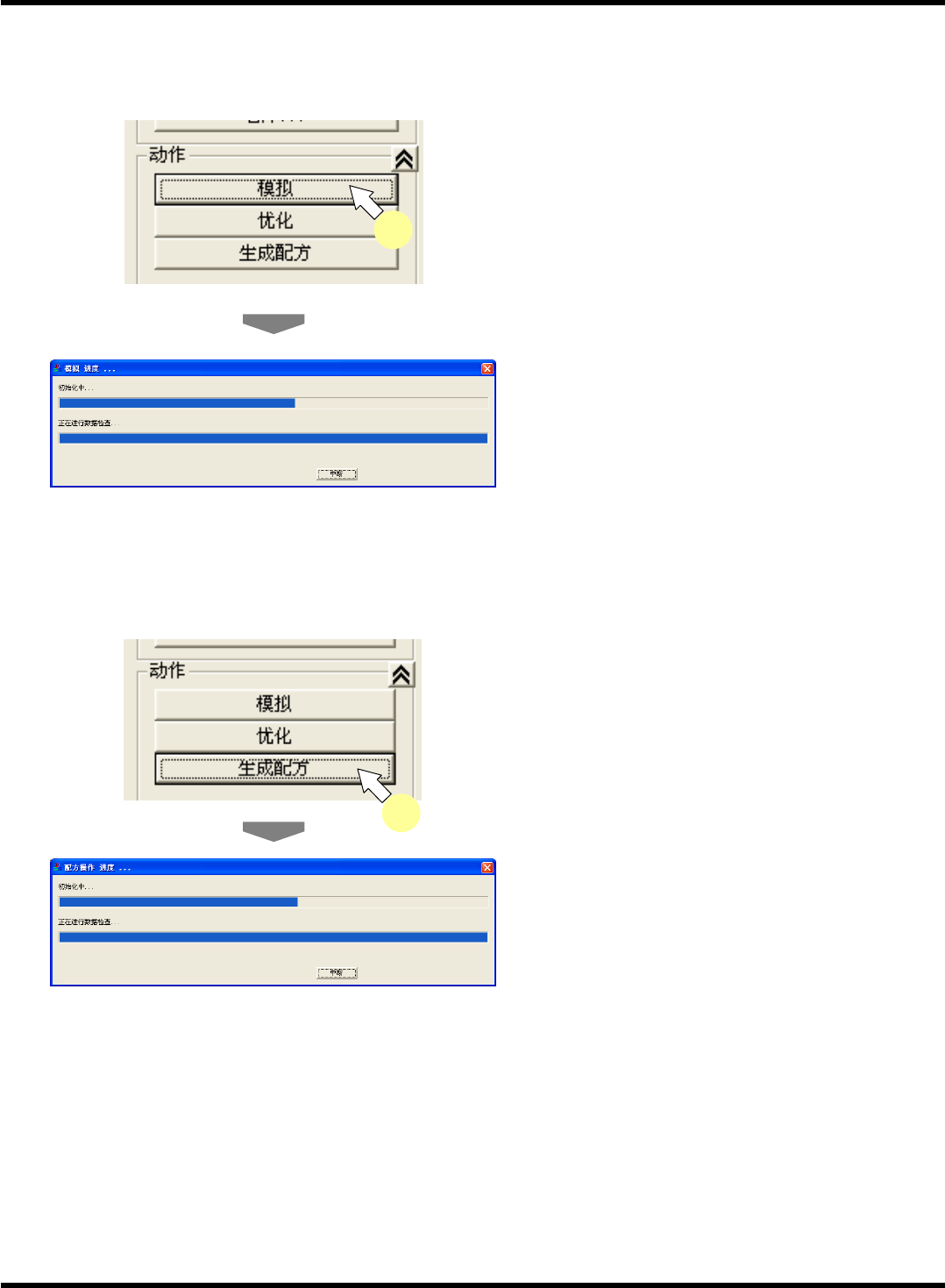

使用现在的送料器配置和吸嘴配置进行优化。
1.
在工作栏的
‘
动作
’
选择
[
模拟
]
，或选择菜单
栏的
[
优化
]
→
[
模拟
]
。
•
将会显示模拟的进度画面。
•
与优化相同，正常结束后将会切换到送料器装
配画面，并显示结果。发生错误时，将在事件
日志画面上显示错误内容。
7.9.3
生成配方
将通过优化所生成的生产数据输出到所定送料器，以使其置于可从机器下载的状态。
1.
在工作栏的
‘
动作
’
选择
[
生成配方
]
，或选择
菜单栏的
[
优化
]
→
[
生成配方
]
。
•
将会显示生成配方的进度画面。
•
生产数据生成完成后，数据将被登记到生产设
置，并在机器的生产数据一览中显示。
从机器下载生产数据。
1
1
NPM-DGS
程序手册
7.10
数据编制工作的方便的使用方法
Page 7-36 EJS9AC-MB-07P-02
7.10
数据编制工作的方便的使用方法
可在数据编制工作中根据必要打开复数视图画面，并列显示。使用在如下所示情况的话，很方便。
同时确认送料器装配画面和吸嘴装配画面。
打开
2
个送料器装配画面，在分散设置的机器之间进行元件的移动和拷贝。
从新添加打开视图画面
1.

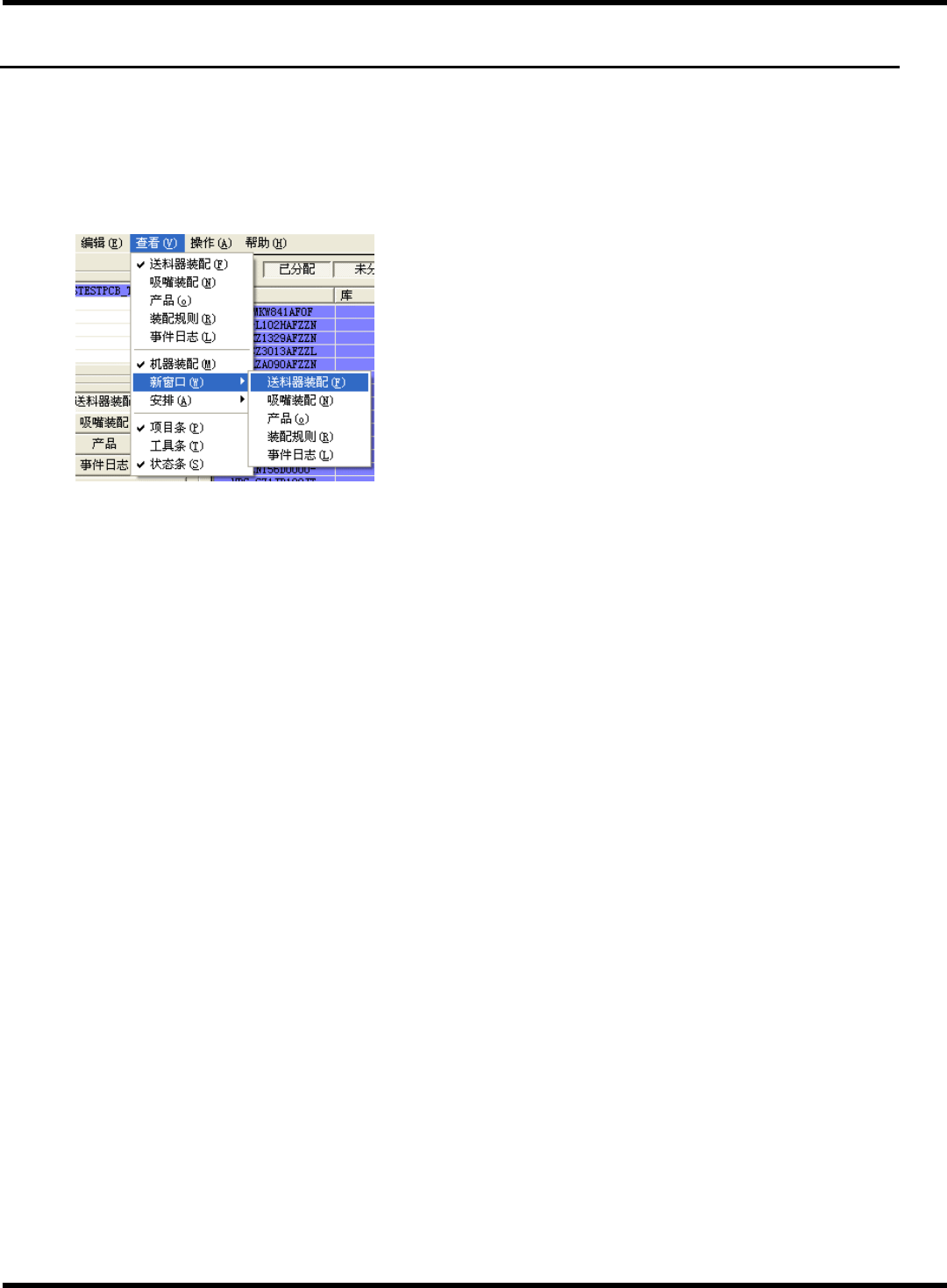

选择菜单栏的
[
查看
]
→
[
新窗口
]
，选择要
打开的视图画面。
通过菜单栏的
[
查看
]
→
[
安排
]
，可使复数视图画面排列。
重叠显示
纵向排列显示
横向排列显示
图标排列
(
视图画面最小化后在视窗最下部排列。
)
