NPM-DGS 程序手册 2.2 数据编制流程 Pa ge 2-4 EJS9AC- MB-02 P-02 2.2 数据编制流程 编制生产数据时的基本 作业流程如下所示。 设定环境 设定保存生产数据的文 件夹。 ( 3. 环境设定 ) 设定 Line 、设备 设定 Line 构成和设备构成 。 ( 4. 生产线和设备设定 ) 是一个初期设定。 不用每 次都做。 读取 CAD 、制作 PCB 对 CAD 宏进行定义， 获取 CAD 数据。 …
NPM-DGS
程序手册
2.1 DGS
概要
EJS9AC-MB-02P-02 Page 2-3
⑥
DGS
概要图
CADマクロ
CADエディタ
部品データ
部品エディタ
PCBデータ
PCBエディタ
部品データ
CADデータ
DGS
生産データ作成
データ作成ジョブエディタ
CADインポート
・CADマクロ定義
・部品データ編集
形状設定
フィーダ設定
設備固有情報設定
・PCBデータ編集
実装点座標編集
認識マーク座標編集
・データ作成
最適化
共通配列作成
サイクルタイム表示
配置情報表示
LNB
ダウンロード
生産データ
LAN
生産データ出力
工厂管理
CAD
编辑器
CAD
宏
元件数据
•
元件数据的编辑
形状的设定
供料器的设定
设备特有信息的设定
元件编辑器
生产数据的编制
•
数据的编制
最佳化
共通排列的制
显示循环时间
显示配置信息
编制数据作业编辑器
PCB
编辑器
• PCB
数据的编辑
实装点坐标的编辑
识别标记坐标的编辑
CAD
数据
CAD
导入
PCB
数据
元件数据
输出生产数据
下载
1
2
3
4
5
• CAD
宏的定义
生产数据
NPM-DGS
程序手册
2.2
数据编制流程
Page 2-4 EJS9AC-MB-02P-02
2.2
数据编制流程
编制生产数据时的基本作业流程如下所示。
设定环境
设定保存生产数据的文件夹。
(
3.
环境设定
)
设定
Line
、设备
设定
Line
构成和设备构成。
(
4.
生产线和设备设定
)
是一个初期设定。不用每
次都做。
读取
CAD
、制作
PCB
对
CAD
宏进行定义，获取
CAD
数据。
(
5. PCB
编辑
)
登记新的元件数据
将新的元件登记在数据库内。
(
6.
元件数据编辑
)
制作生产数据
(
优化
)
选择
Line
和
PCB
，编制生产数据。
(
7.
编制生产数据
)
输出生产数据
将所编制的生产数据输出到所定的文
件夹内。
(
7.9.3
生成配方
)
NPM-DGS
程序手册
2.3 DGS
的启动
EJS9AC-MB-02P-02 Page 2-5
2.3 DGS
的启动

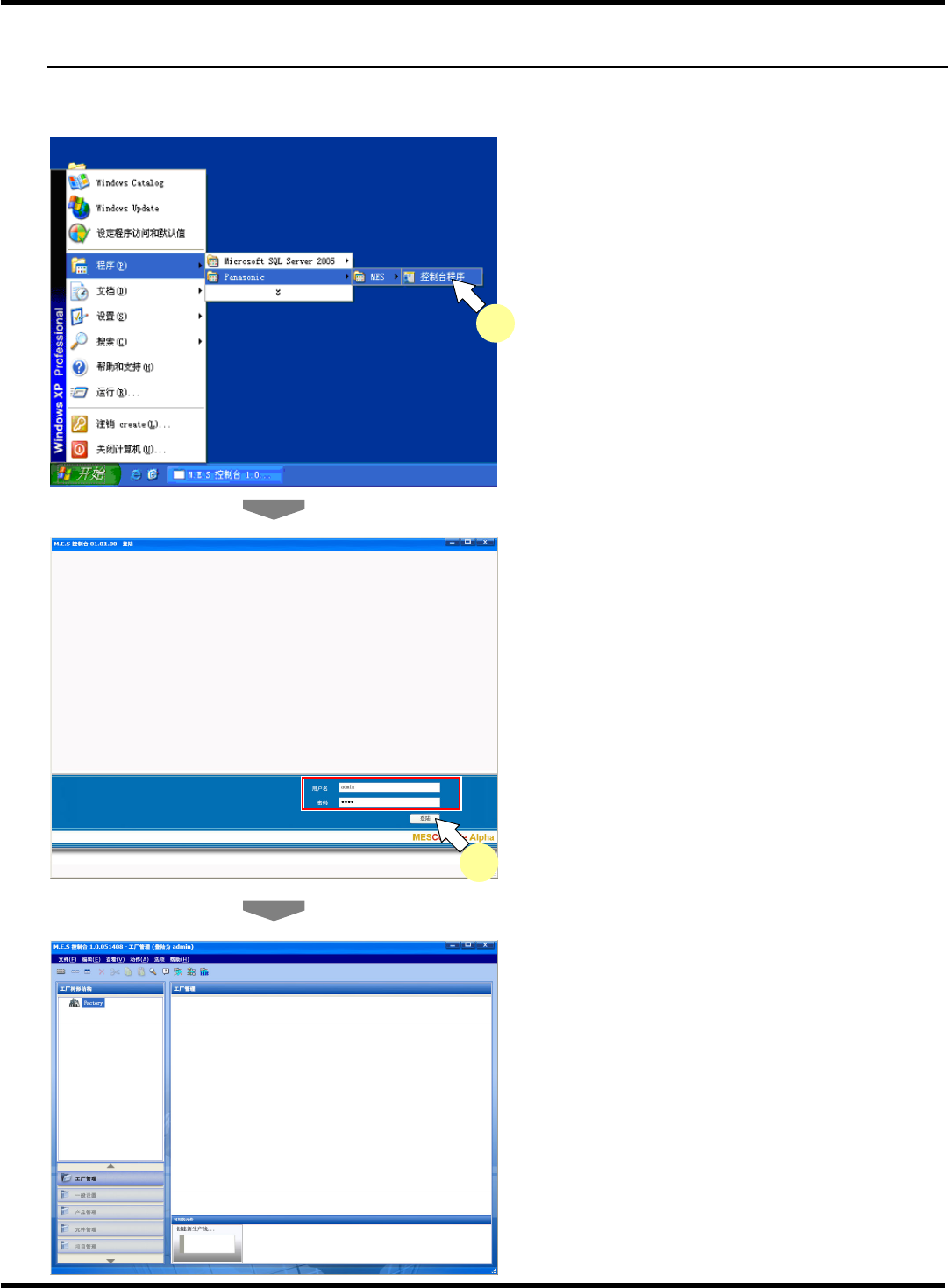

启动
DGS
的主画面。
1.
点击
[
开始
]
→
[
程序
]
→
[Panasonic]
→
[MES]
→
[
中央控制台
]
。
2.
在
‘
用户名
’
栏中输入
‘admin’
，并在
‘
密码
’
栏
中输入
‘pass’
，然后点击
[
登入
]
。
•
将会启动
<
工厂管理
>
画面。
1
22
