NPM-DGS
程序手册
4.8
吸嘴程序库编辑器
EJS9AC-MB-04P-02 Page 4-17
4.8
吸嘴程序库编辑器
在
<
吸嘴库编辑系统
>
画面上可以进行吸嘴的添加、删除以及编辑。
吸嘴库编辑系统是管理吸嘴基本数据的编辑系统。

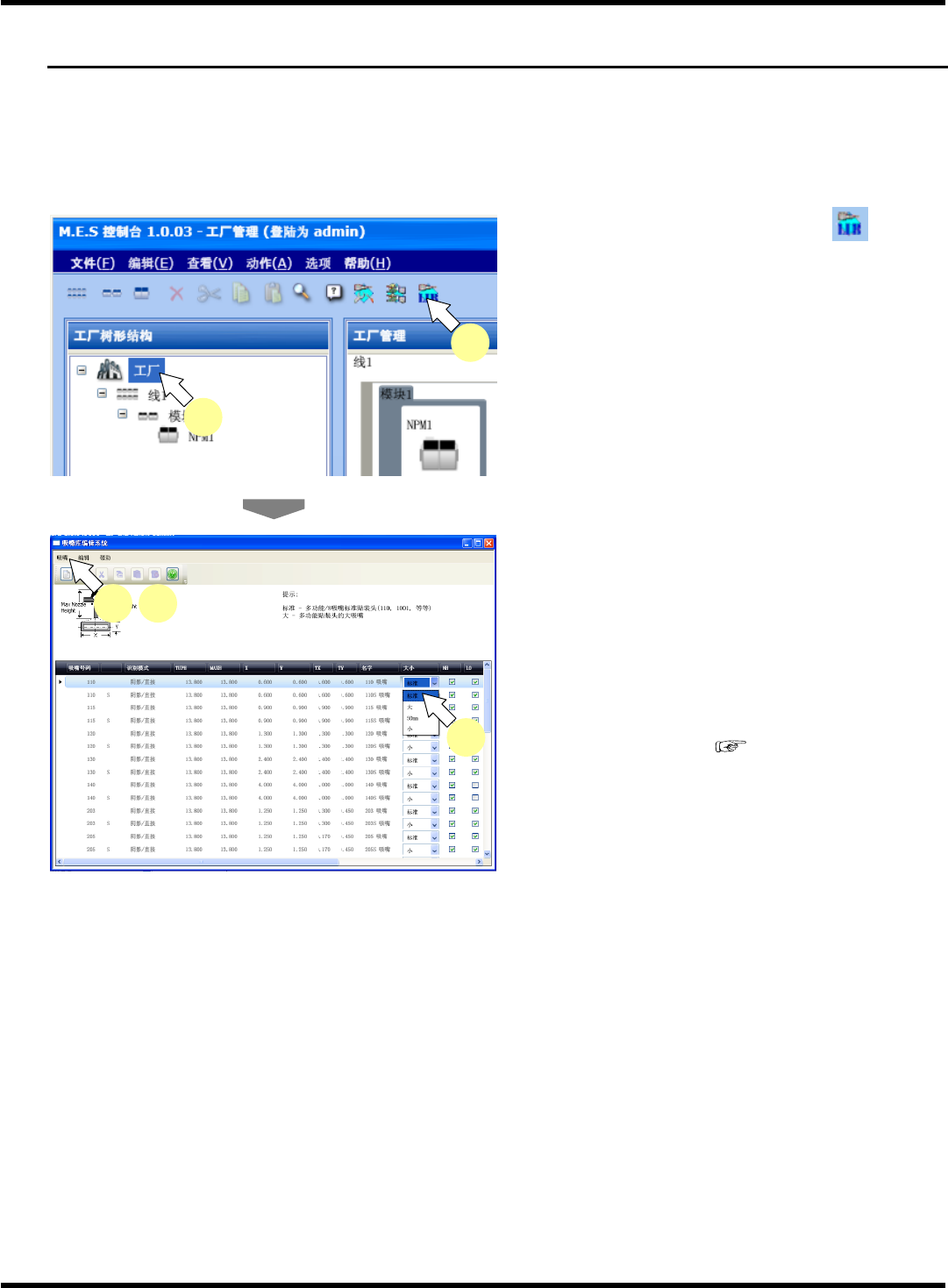

添加新吸嘴
1.
选择
[
工厂
]
后，单击工具栏的
。
•
将会显示
<
吸嘴库编辑系统
>
画面。
2.
选择菜单栏的
[
吸嘴
]
→
[
创建新
]
。
•
在吸嘴一览的最下行将会添加新吸嘴。
3.
输入吸嘴的详细内容。
•
本公司与吸嘴一起提供应设定的详细内容。请
将该记载内容输入到所添加的行的数据中。
项目的详细内容
:
“4.8.1
吸嘴数据
”
4.
选择菜单栏的
[
吸嘴
]
→
[
保存
]
。
1
1
2
3
4
NPM-DGS
程序手册
4.8
吸嘴程序库编辑器
Page 4-18 EJS9AC-MB-04P-02

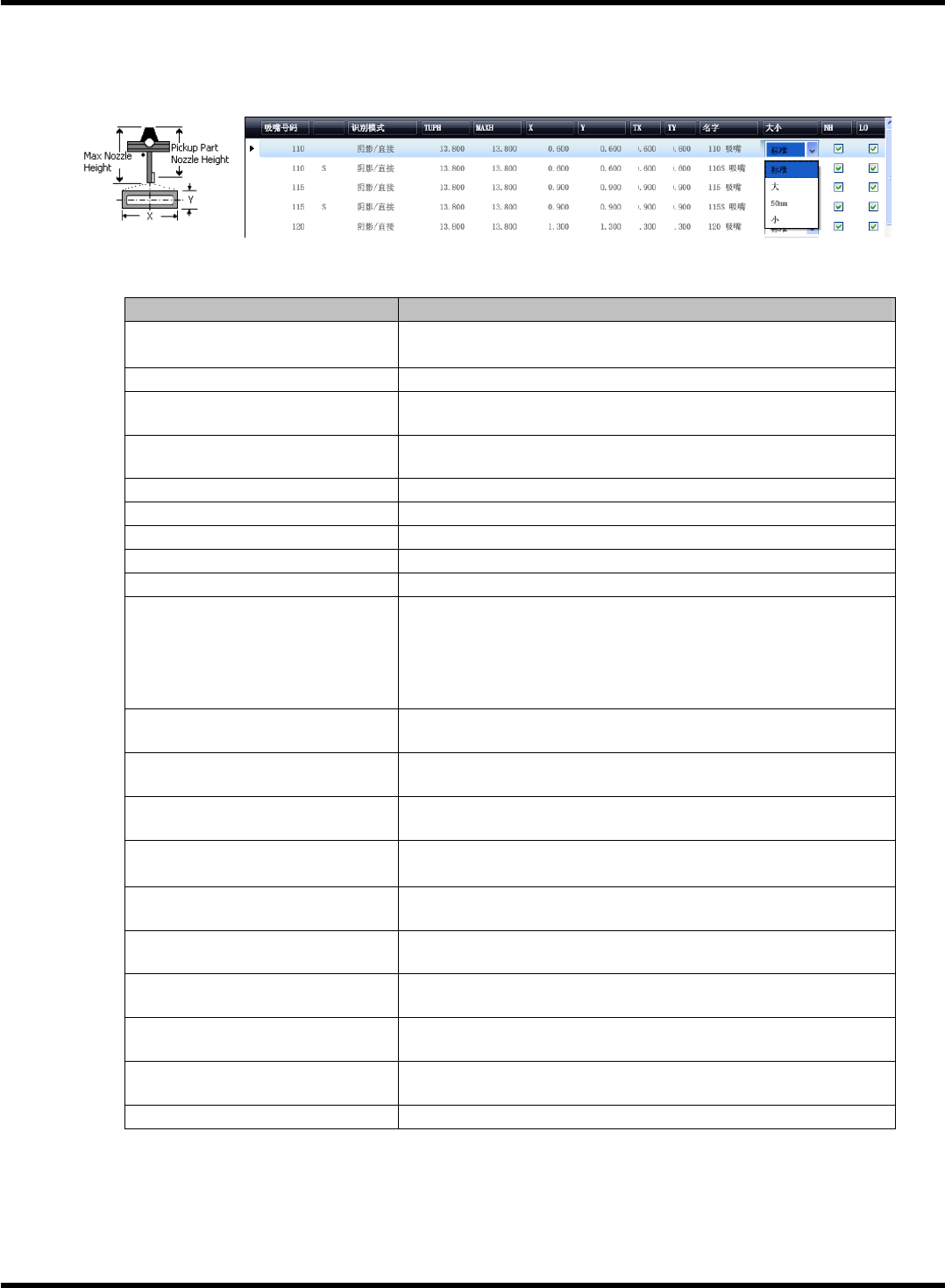

4.8.1
吸嘴数据
对吸嘴数据的详细内容进行说明。
吸嘴数据设定项目
项目
说明
‘
吸嘴号码
’
吸嘴的编号。不能编辑标准吸嘴。
12
吸嘴用的小吸嘴时，吸嘴编
号的后面显示
‘S’
。
‘
识别模式
’
显示该吸嘴可对应的识别模式。关于多个显示，机器会自动判断。
‘TUPH’
吸着高度
吸着元件时的吸嘴高度。从最大吸嘴减元件高度，即可计算。
‘MAXH’
最大高度
显示吸嘴的全高。
‘X’
显示从上部看吸嘴时的
X
方向的大小。
‘Y’
显示从上部看吸嘴时的
Y
方向的大小。
‘TX’
显示从上部看吸嘴时的吸嘴端部
X
方向的大小。
‘TY’
显示从上部看吸嘴时的吸嘴端部
Y
方向的大小。
‘
名字
’
显示吸嘴的名称。
‘
大小
’
设定吸嘴大小。有以下
4
个。
• [
标准
]
• [
小
]
• [
大
]
• [50mm]
‘NH’
高度自动测量的有无
设定是否自动计测吸嘴高度。
‘LO’
吸着学习的有无
设定是否进行吸着学习。
‘TO’
热补正的有无
设定是否进行热补正。
‘VU’
真空开始时间
在吸头吸着元件时，显示吸头从下降完成前开始将真空置于
ON
的时间。
‘VD’
真空破坏时间
显示在实装时吸头从下降完成前开始真空破坏时间。
‘TT’
吸着保持时间
显示在吸着时吸头下降的时间。
‘MT’
贴装保持时间
显示在贴装时吸头下降的时间。
‘Fb’
吸嘴堵塞检测值
进行吸嘴交换时设定吸嘴堵塞检测时使用的阈值。
‘VSMC’
真空传感器贴装检查
检测贴装元件是否完成时设定。
‘
注释
’
请自由输入。
(
任意
)
NPM-DGS
程序手册
4.9
吸嘴配置编辑器
EJS9AC-MB-04P-02 Page 4-19
4.9
吸嘴配置编辑器
在吸嘴配置编辑器画面上设定吸头和吸嘴交换器的吸嘴设定。
选择设定的模块，并单击工具栏的
(
吸嘴配置编辑器按钮
)
，就会显示
<
吸嘴编辑器
>
画面。
∗
使用在吸嘴配置编辑系统中所设定的生产线来编制项目编辑系统后，所设定的吸嘴配置将被反映
出来。
在主画面上，一边视觉显示吸头和吸嘴交换器，一边通过拖放操作进行吸嘴的添加、编辑。可在画
面左上的
[
编辑仓库
]
设定吸嘴的保持数量。
在吸头、吸嘴交换器画面上可以设定吸嘴配置的有效或无效。
吸嘴交换器画面
吸头吸嘴画面
显示项目
项目
说明
‘
吸嘴
’
用吸嘴程序库编辑器设定的吸嘴被显示。
12
吸嘴用的小吸嘴时，吸嘴编号的后面显示
‘S’
。
‘
剩余
’
显示可使用的吸嘴数。
按钮
按钮
说明
[OK]
保存设定，关闭
<
吸嘴编辑器
>
画面。
[Cancel]
不保存设定，直接关闭
<
吸嘴配置编辑器
>
画面。
[
编辑仓库
]
显示吸嘴仓库画面。
