NPM-DGS
程序手册
6.3
添加新的元件
Page 6-6 EJS9AC-MB-06P-02
6.3.2

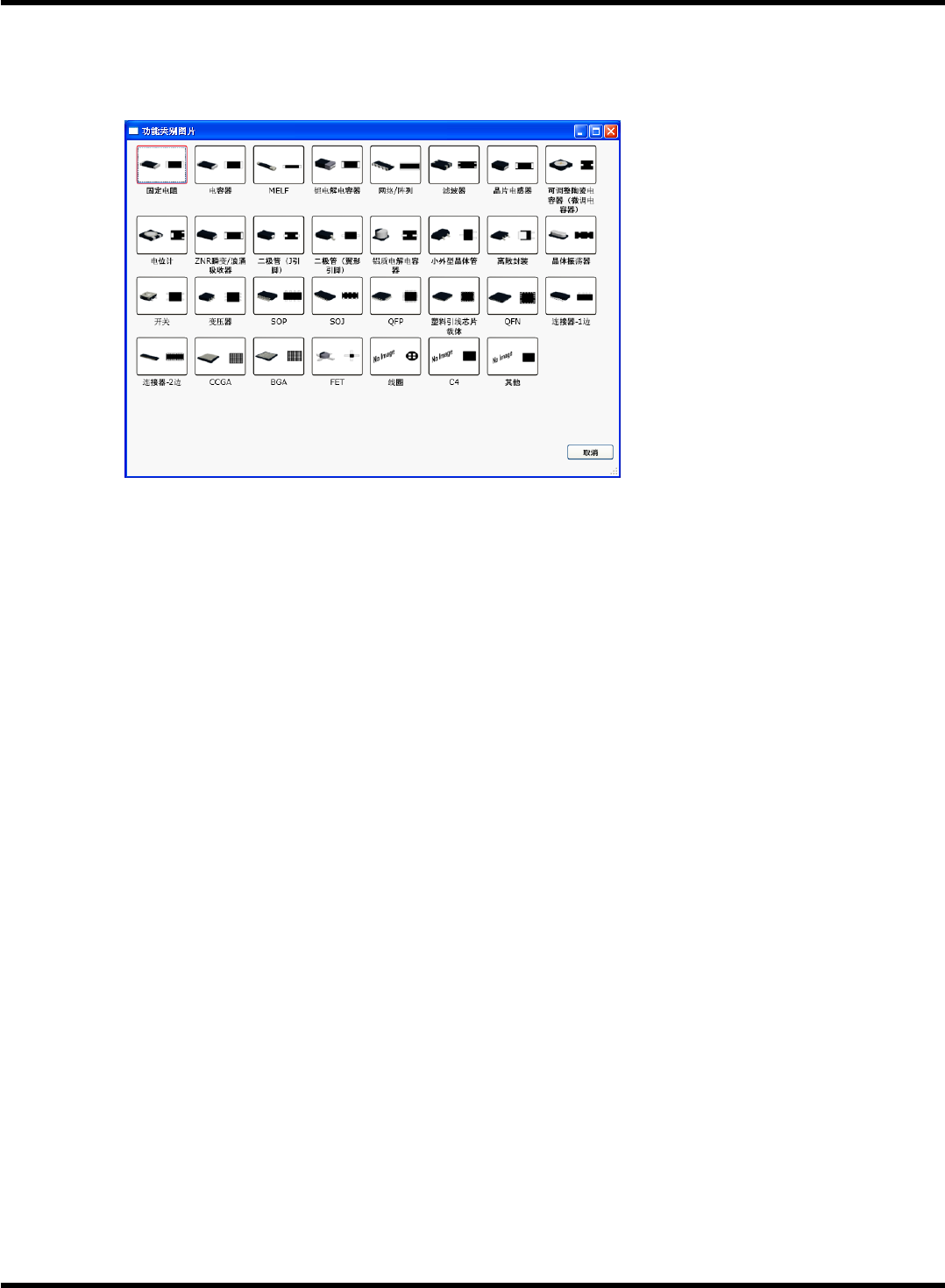

功能类别图片
在
<
功能类别图片
>
画面上选择功能类别。选择元件的功能类别时，单击目的的图片。
NPM-DGS
程序手册
6.3
添加新的元件
EJS9AC-MB-06P-02 Page 6-7
6.3.3
编辑元件
在编辑元件画面上设定元件的形状、供应形态、机器特定信息。
一般元件信息
元件形状信息
元件供应信息
机器特定信息
① 一般元件信息
一般元件信息的设定项目如下所示。
设定项目
项目
说明
‘
一般元件信息
’
‘
描述
’
元件的有关说明
(
任意
)
。
‘
极化的
’
表示元件是否带有极性的标志。有极性时在元件图片上显示极性
标志。
‘
极性标志风格
’
在图片上描画极性标志时使用的图形。有以下
3
种。
• [
线
]
• [
点
]
• [
槽口
]
‘
极性位置
’
显示极性标志的位置。
‘
功能类别
’
元件的类别。
2
3
1
4
NPM-DGS
程序手册
6.3
添加新的元件
Page 6-8 EJS9AC-MB-06P-02

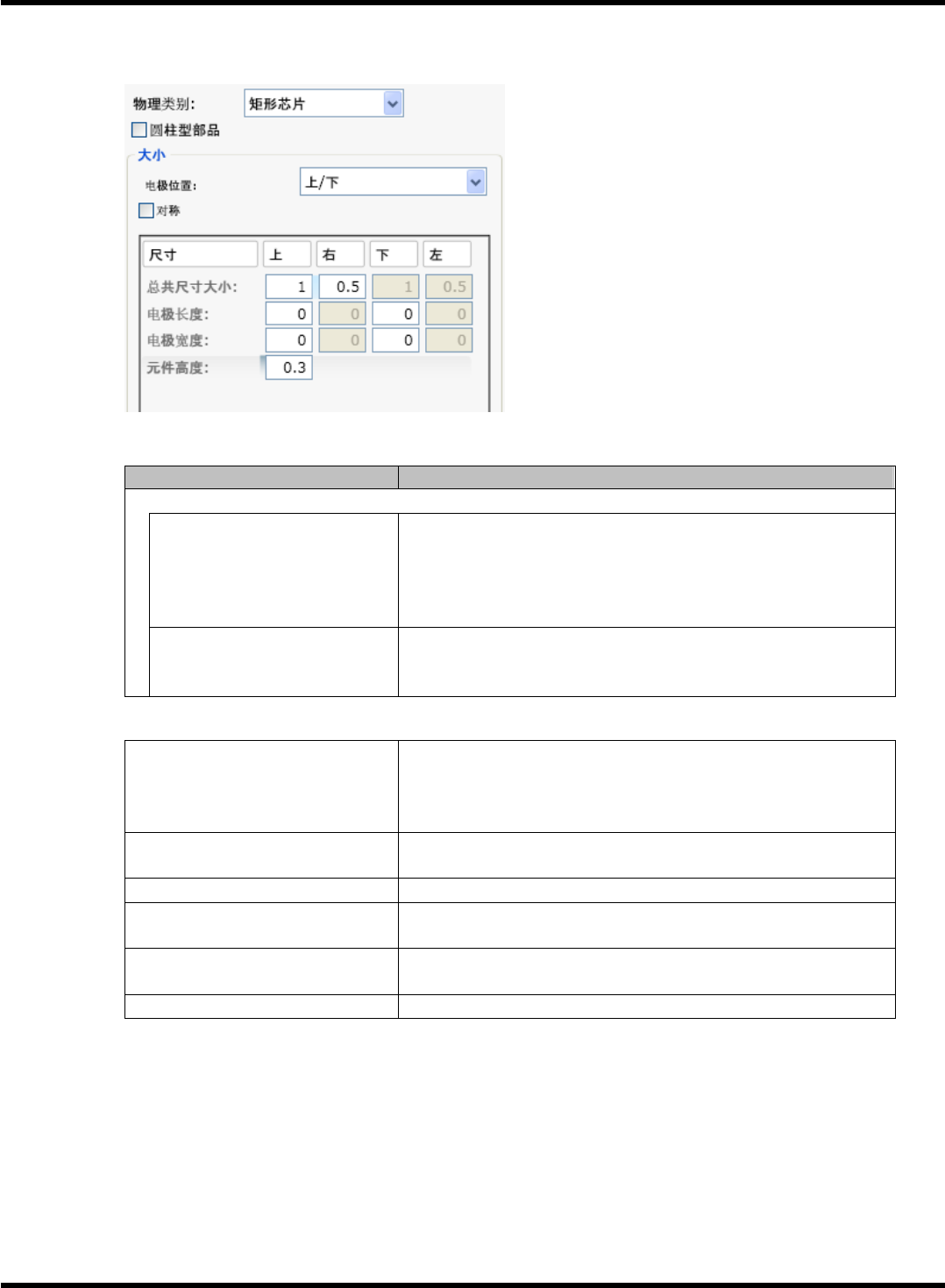

② 元件形状信息
元件形状信息的设定项目如下所示。
设定项目
(
共通
)
项目
说明
元件形状信息
‘
物理类别
’
元件的形状。有以下
4
种。
• [
矩形芯片
]
• [
引线形芯片
]
• [
球形芯片
]
• [
异形芯片
]
‘
圆柱型部品
’
请在元件形状为圆柱形时勾选。
<
例子
>
圆柱电阻、玻封二极管、圆柱形压缩器
設定項目
(
矩形元件
)
‘
电极位置
’
设定元件的电极位置。有以下
3
种。
• [
上
/
下
]
• [
左
/
右
]
• [
无
]
‘
对称
’
将对称设定为
ON
，在左右的边上将会设定同样的值。可减少输
入项目。
‘
总共尺寸大小
’
元件的最大外形尺寸。只能对上、右边进行编辑。
‘
电极长度
’
元件的电极长度。根据
‘
电极位置
’
、
‘
对称
’
的设定，可编辑的边有
所不同。
‘
电极宽度
’
元件的电极宽度。根据
‘
电极位置
’
、
‘
对称
’
的设定，可编辑的边有
所不同。
‘
元件高度
’
元件的高度。从基板表面到该元件最高部分为止的高度。
