NPM-DGS
程序手册
4.9
吸嘴配置编辑器
EJS9AC-MB-04P-02 Page 4-19
4.9
吸嘴配置编辑器

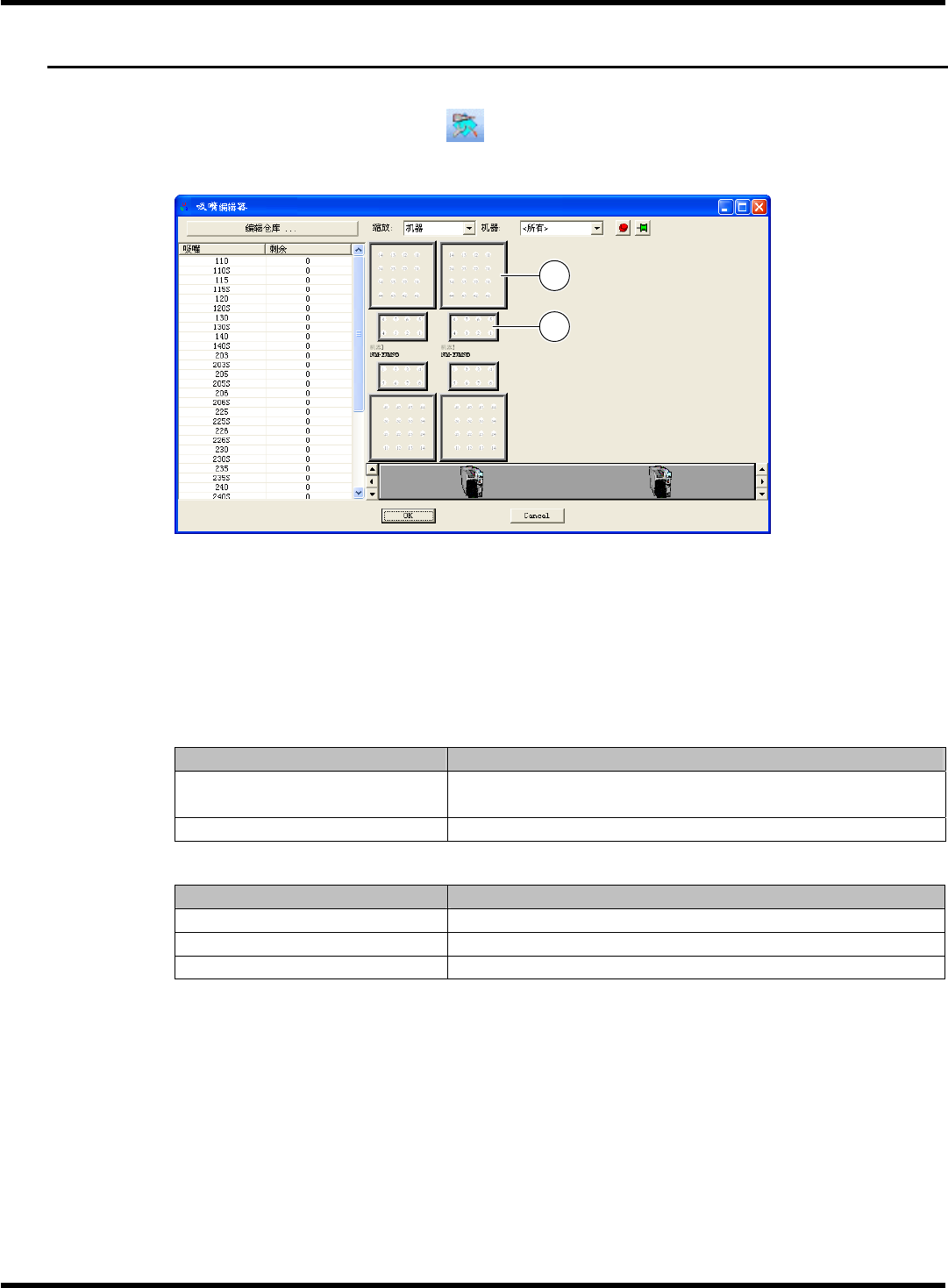

在吸嘴配置编辑器画面上设定吸头和吸嘴交换器的吸嘴设定。
选择设定的模块，并单击工具栏的
(
吸嘴配置编辑器按钮
)
，就会显示
<
吸嘴编辑器
>
画面。
∗
使用在吸嘴配置编辑系统中所设定的生产线来编制项目编辑系统后，所设定的吸嘴配置将被反映
出来。
在主画面上，一边视觉显示吸头和吸嘴交换器，一边通过拖放操作进行吸嘴的添加、编辑。可在画
面左上的
[
编辑仓库
]
设定吸嘴的保持数量。
在吸头、吸嘴交换器画面上可以设定吸嘴配置的有效或无效。
吸嘴交换器画面
吸头吸嘴画面
显示项目
项目
说明
‘
吸嘴
’
用吸嘴程序库编辑器设定的吸嘴被显示。
12
吸嘴用的小吸嘴时，吸嘴编号的后面显示
‘S’
。
‘
剩余
’
显示可使用的吸嘴数。
按钮
按钮
说明
[OK]
保存设定，关闭
<
吸嘴编辑器
>
画面。
[Cancel]
不保存设定，直接关闭
<
吸嘴配置编辑器
>
画面。
[
编辑仓库
]
显示吸嘴仓库画面。
1
2
NPM-DGS
程序手册
4.9
吸嘴配置编辑器
Page 4-20 EJS9AC-MB-04P-02
4.9.1
吸嘴仓库
吸嘴总数的设定
从主画面左上的
[
编辑仓库
]
打开
<
仓库
>
画面，编辑各吸嘴种类的总数。

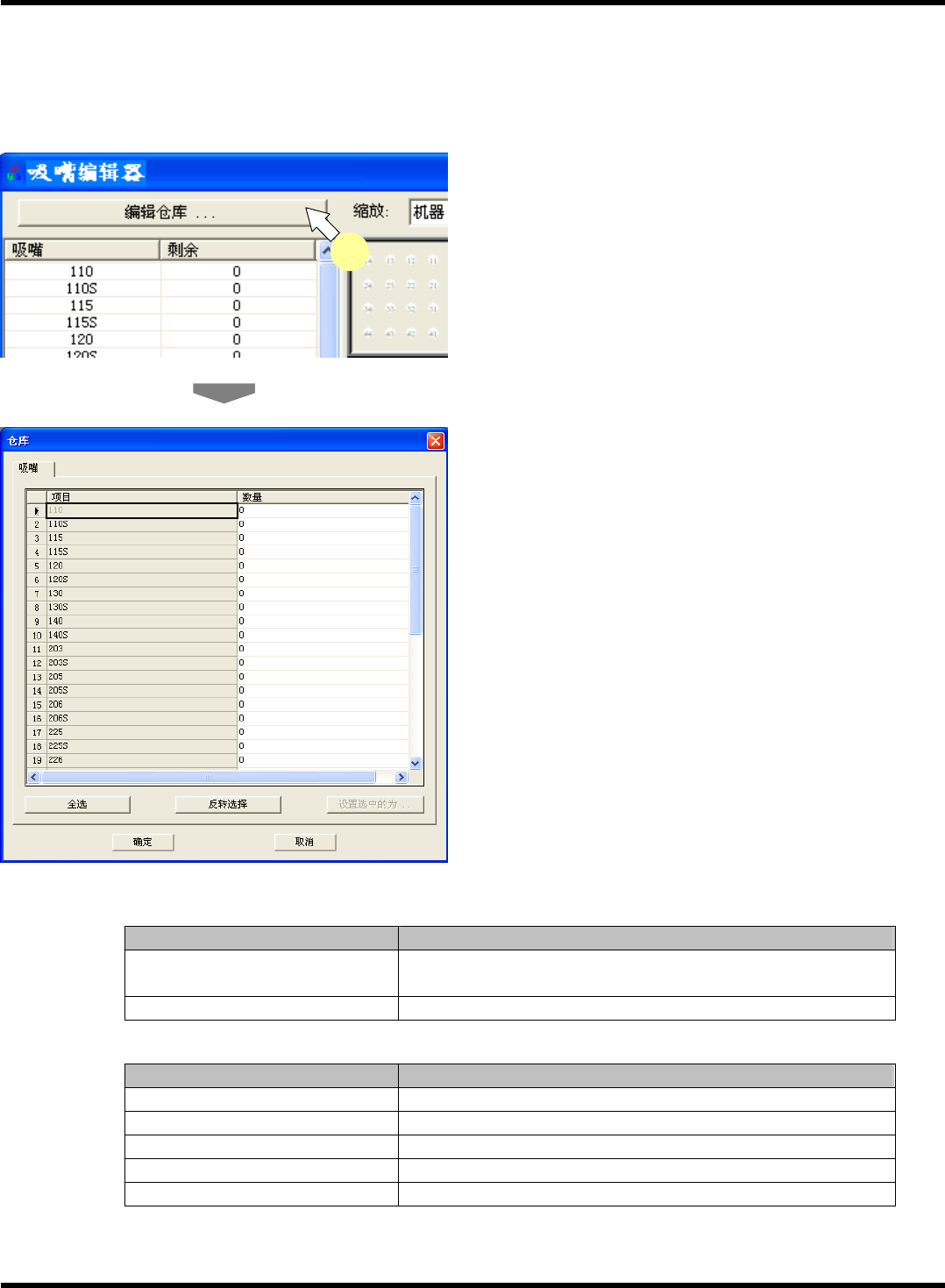

1.
单击
[
编辑仓库
]
。
•
将会显示
<
仓库
>
画面。
2.
从
‘
项目
’
中选择吸嘴。
3.
在
‘
数量
’
中输入拥有的吸嘴数量。
显示项目
项目
说明
‘
项目
’
用吸嘴程序库编辑器设定的吸嘴被显示。
12
吸嘴用的小吸嘴时，吸嘴编号后面显示
‘S’
。只能读取。
‘
数量
’
设定吸嘴的保持数量。
按钮
按钮
说明
[
确定
]
保存设定，关闭
<
仓库
>
画面。
[
取消
]
不保存设定，关闭
<
仓库
>
画面。
[
全选
]
选择全部吸嘴。
[
反转选择
]
反转显示选择的项目和没有选择的项目。
[
设置选中的为
…]
对已选择的全部吸嘴，同时设定可利用的数量。
1
NPM-DGS
程序手册
4.9
吸嘴配置编辑器
EJS9AC-MB-04P-02 Page 4-21
定义吸头设定
/
吸嘴设定

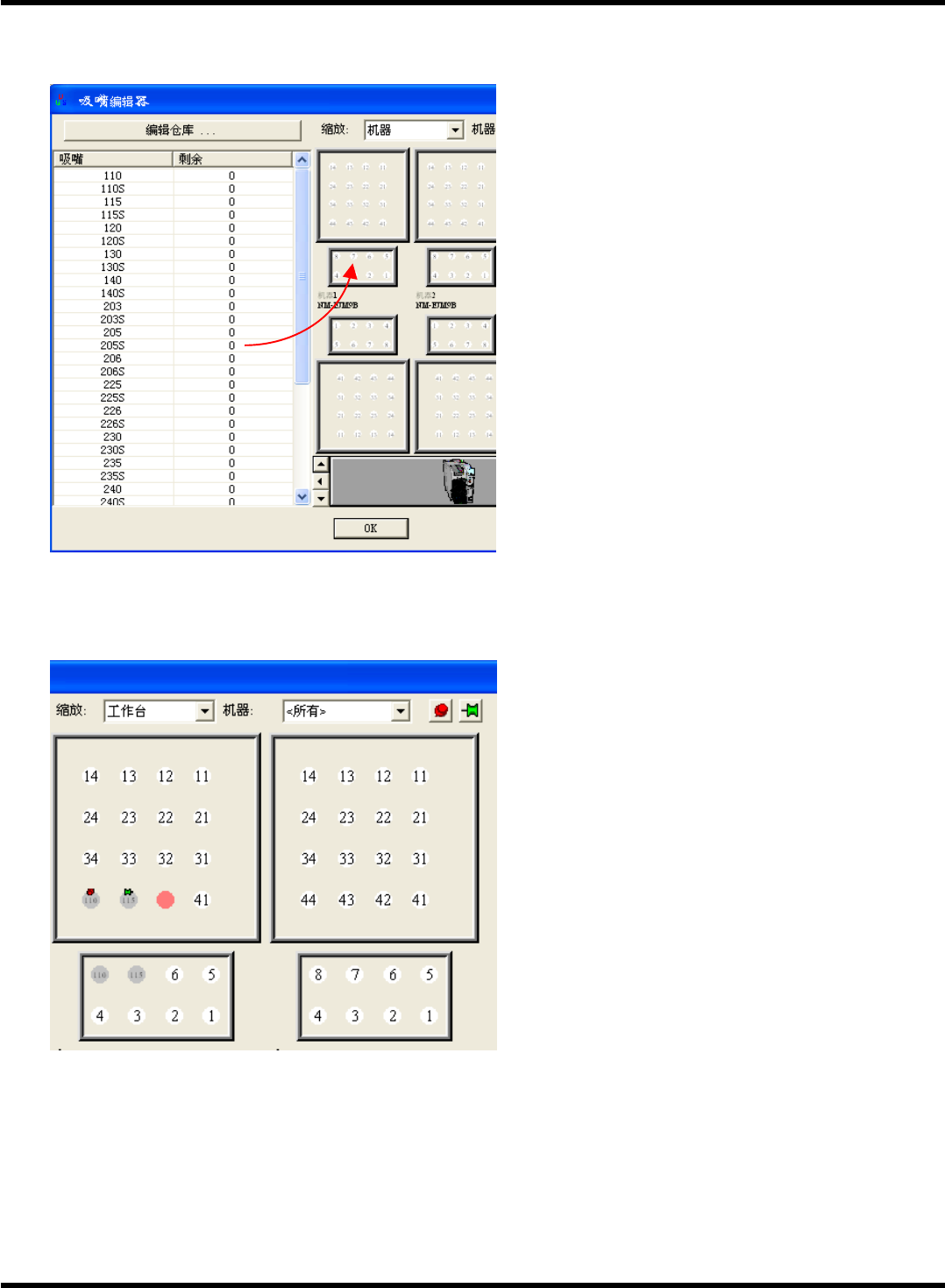

1.
将可使用的吸嘴从吸嘴一览中拖放到吸头
或者吸嘴交换器位置。
•
在吸头或者吸嘴交换器上将会显示吸嘴编号。
吸嘴的固定和吸嘴配置禁止设定
1.
在要指定的吸头或吸嘴交换器上右击。
2.
选择吸嘴固定、使用禁止。
•
吸嘴被固定后，吸嘴上的销变为竖立状态
(
红
色
)
。
•
已被设定为使用禁止以后，吸嘴使用禁止位置
用红色显示。
•
使用禁止，仅对吸嘴交换器可设定。
∗
单击画面上的红色、绿色销，即可设定全部固
定。
