NPM-DGS 程序手册 7.4 吸嘴装配画面 Pa ge 7-12 EJS9AC- MB-07 P-02 7.4 吸嘴装配画面 通过吸嘴装配画面进行 吸嘴装配状态的确认 和更改。请在工作栏 的 ‘ 查看 ’ 中选择 [ 吸嘴装配 ] 。 ① 吸嘴一览 显示吸嘴一览和其剩余 数 ( 在仓库中所设定的数量 − 装配到吸嘴交换器的数 量 ) 。 ② 吸嘴装配 显示吸嘴装配。也可进 行吸嘴装配的更改。 ‘ 缩放 ’ 更改吸嘴装配的显示倍 …
NPM-DGS
程序手册
7.3
送料器装配画面
EJS9AC-MB-07P-02 Page 7-11
设定要通过的工作台
1.
点击工作台号码栏的
[...]
，选择
‘
通过
’
。
•
工作台被设为通过模式，会显示粉红色框。
•
要返回原样时，请点击
[...]
，选择
‘
正常使用
’
。
获取送料器装配
可从现有的生产数据获取送料器的装配信息。由此，共通排列的数据生成变得更简单。
1.
选择
[
文件
]
→
[
导入
]
→
[
送料器装配
]
。
•
将会显示文件的选择画面。
2.
指定要获取的生产数据，点击
[
打开
]
。
•
从所选择的生产数据获取送料器装配信息。
∗
不能获取生产线构成不同的生产数据。
1
NPM-DGS
程序手册
7.4
吸嘴装配画面
Page 7-12 EJS9AC-MB-07P-02
7.4
吸嘴装配画面
通过吸嘴装配画面进行吸嘴装配状态的确认和更改。请在工作栏的
‘
查看
’
中选择
[
吸嘴装配
]
。
① 吸嘴一览
显示吸嘴一览和其剩余数
(
在仓库中所设定的数量
−
装配到吸嘴交换器的数量
)
。
② 吸嘴装配
显示吸嘴装配。也可进行吸嘴装配的更改。
‘
缩放
’
更改吸嘴装配的显示倍率。
[
生产线
]
:
更改到可显示生产线全体的倍率。
[
机器
]
:
显示
1
台机器时，使其尺寸改到最大倍率。
[
工作台
]
:
显示
1
台送料器工作台时，使其尺寸改到最大倍率。
‘
机器
’
在显示生产线全体和显示特定设备之间进行切换。
[<
所有
>]
:
显示生产线全体。
[(
机器名
)]
:
只显示所选择的设备。
全固定按键、解除全固定按键
(
全固定
)
:
固定现在在交换器和吸头上装配的所有吸嘴。
(
解除全固定
)
:
解除所有的固定。
1 2
NPM-DGS
程序手册
7.4
吸嘴装配画面
EJS9AC-MB-07P-02 Page 7-13

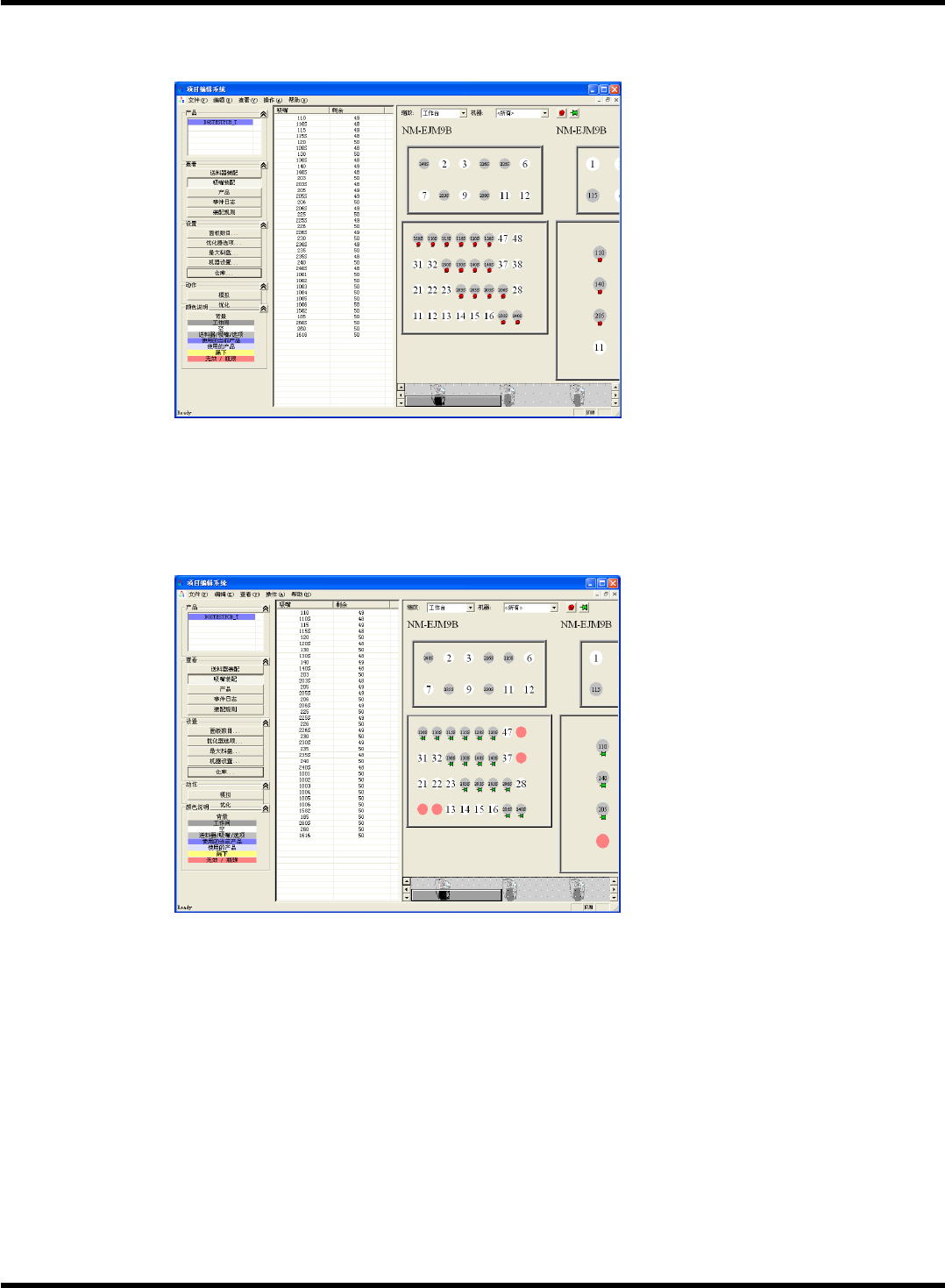

吸嘴的移动
选择要移动的吸嘴，通过拖放操作将其移动到目标位置。
吸嘴的拷贝
选择要拷贝的吸嘴，边按
[Shift]
，边将其拖放到拷贝地点的位置。
设定禁止装配的吸嘴
右击禁止设定的位置，选择
[
禁止使用
]
。
所设定的位置将会成为装配禁止状态，以粉红色表示。
