NPM-DGS 程序手册 4.6 设备设定 Pa ge 4-12 EJS9AC- MB-04 P-02 3. 变更设备设定后，单击 。 设备设定项目 项目 说明 ‘ 最小基板长度 ’ 基板的 X 方向最小尺寸。 在默认设定时，已被设 定为 ‘50’ 。 ‘ 最小基板宽度 ’ 基板的 Y 方向最小尺寸。 在默认设定时，已被设 定为 ‘50’ 。 ‘PCB 夹具无效区 ’ 夹住基板时的长度。 在默认设定时，已被设 定为 ‘3’ 。 3 …
NPM-DGS
程序手册
4.6
设备设定
EJS9AC-MB-04P-02 Page 4-11
4.6
设备设定
通过设备设定标签设定每个设备的参数。
∗
在通常状态下不需变更。
请在与标准规格不同
(
如最小基板尺寸等
)
的情况下设定。

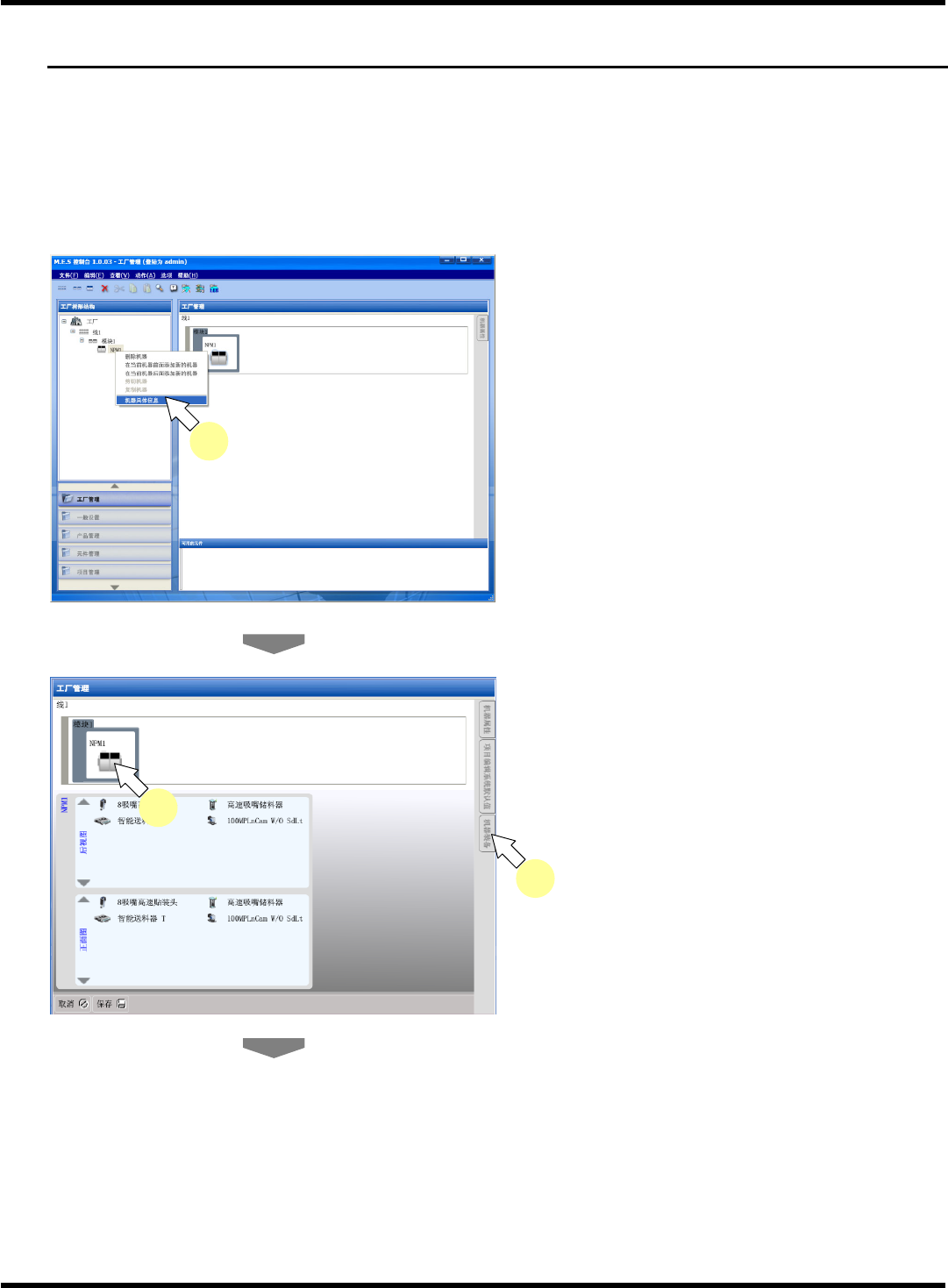

设备设定的确认和编辑
1.
在画面左上处树形显示的设备上右击，然
后选择
[
设备具体显示
]
。
•
在画面的中央部将会显示已设定的设备设定。
2.
选择设定的设备后，单击右侧的
[
机器装
备
]
。
•
在画面的左侧将会显示已设定的设备设定。
1
2
2
NPM-DGS
程序手册
4.6
设备设定
Page 4-12 EJS9AC-MB-04P-02

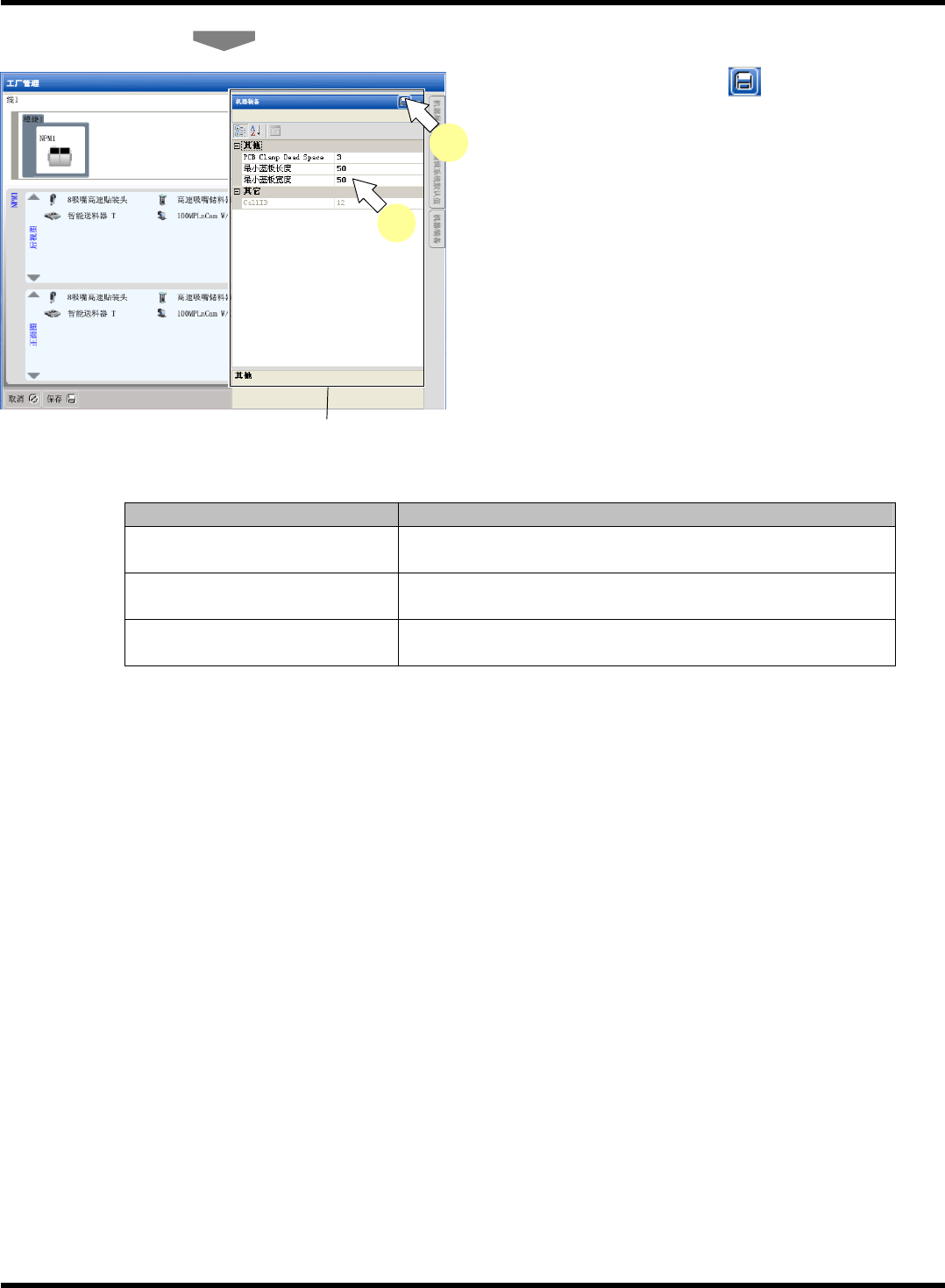

3.
变更设备设定后，单击
。
设备设定项目
项目
说明
‘
最小基板长度
’
基板的
X
方向最小尺寸。
在默认设定时，已被设定为
‘50’
。
‘
最小基板宽度
’
基板的
Y
方向最小尺寸。
在默认设定时，已被设定为
‘50’
。
‘PCB
夹具无效区
’
夹住基板时的长度。
在默认设定时，已被设定为
‘3’
。
3
设备设定标签
3
NPM-DGS
程序手册
4.7
数据编制工作的默认设定
EJS9AC-MB-04P-02 Page 4-13
4.7
数据编制工作的默认设定
在项目编辑系统默认值的画面上可设定项目编辑系统所使用的优化等选项的初期值
(
=
默认值
)
。
∗
数据编制工作是定义在编制生产数据时，使用哪一种
PCB
或者在什么条件下进行最佳化等各种各
样的信息。

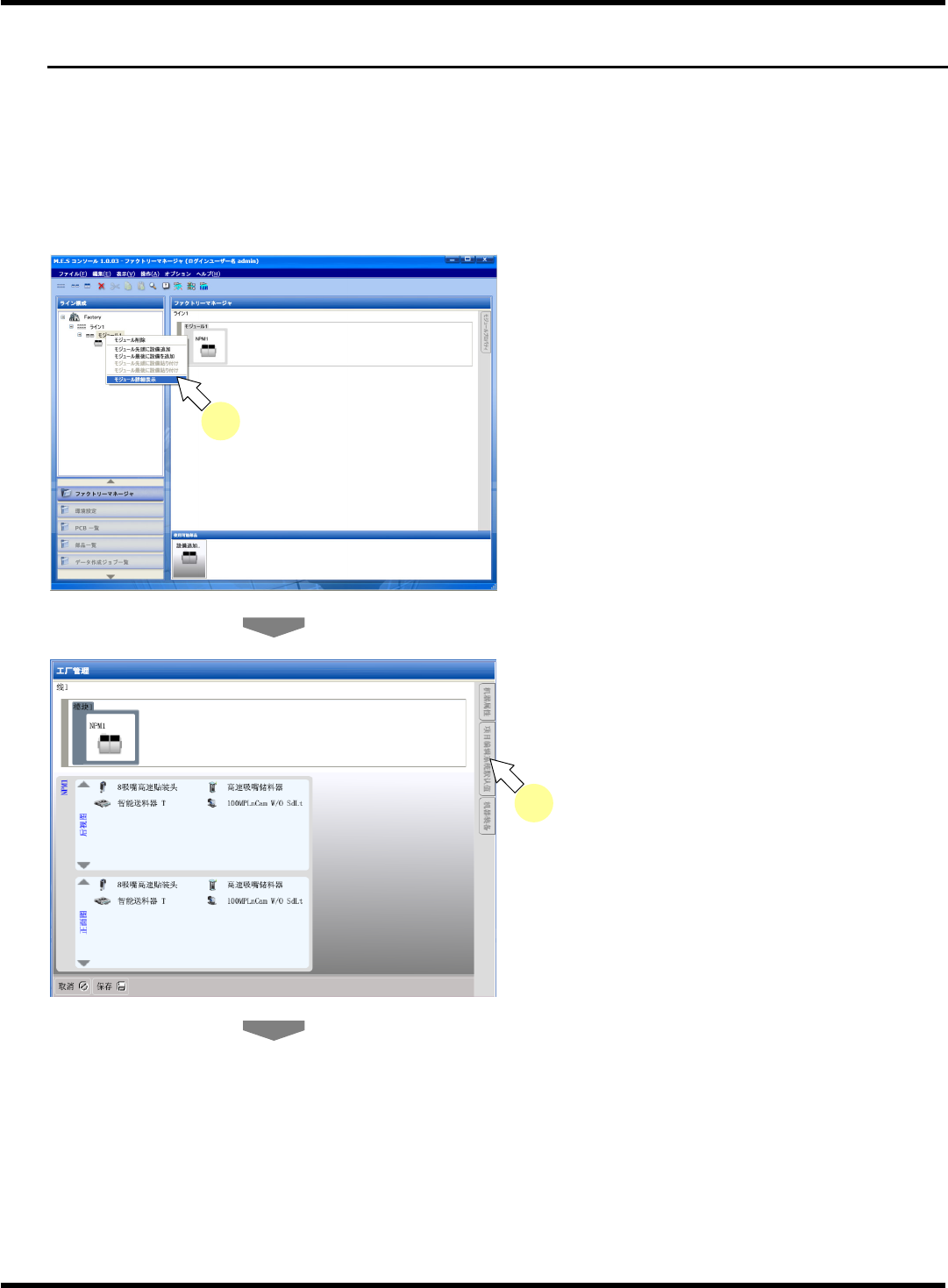

数据编制工作默认设定的确认和编辑
1.
右击画面左上树状菜单的模块，然后选择
[
模块具体显示
]
。
•
在画面中央部显示现在已设定的选项，在画面
下部显示可设定的选项。
2.
单击工厂内容区域右侧的
[
项目编辑系统
默认值
]
。
•
将会显示数据编制工作默认设定的属性面板。
2
1
