NPM-DGS 程序手册 5.4 标记的设定 EJS9AC- MB-05 P-02 Page 5- 43 项目 说明 ‘ 种类 ’ 特定标记的类型。被判断为基板标记或不良标记。 ‘ 查找范围 ’ 指定识别系统搜索标记的区域。 右上 ( , ) 左下 ( , ) 以标记位置为中心，请输入左下坐标和右上坐标。 使搜索区域变成最大 ( 标准 ) 时，请设定 ( − 2.5, − 2.5) ~ (2.5, 2.5) 。 ‘ 选择形状 ’ 特定标…
NPM-DGS
程序手册
5.4
标记的设定
Page 5-42 EJS9AC-MB-05P-02
5.4
标记的设定

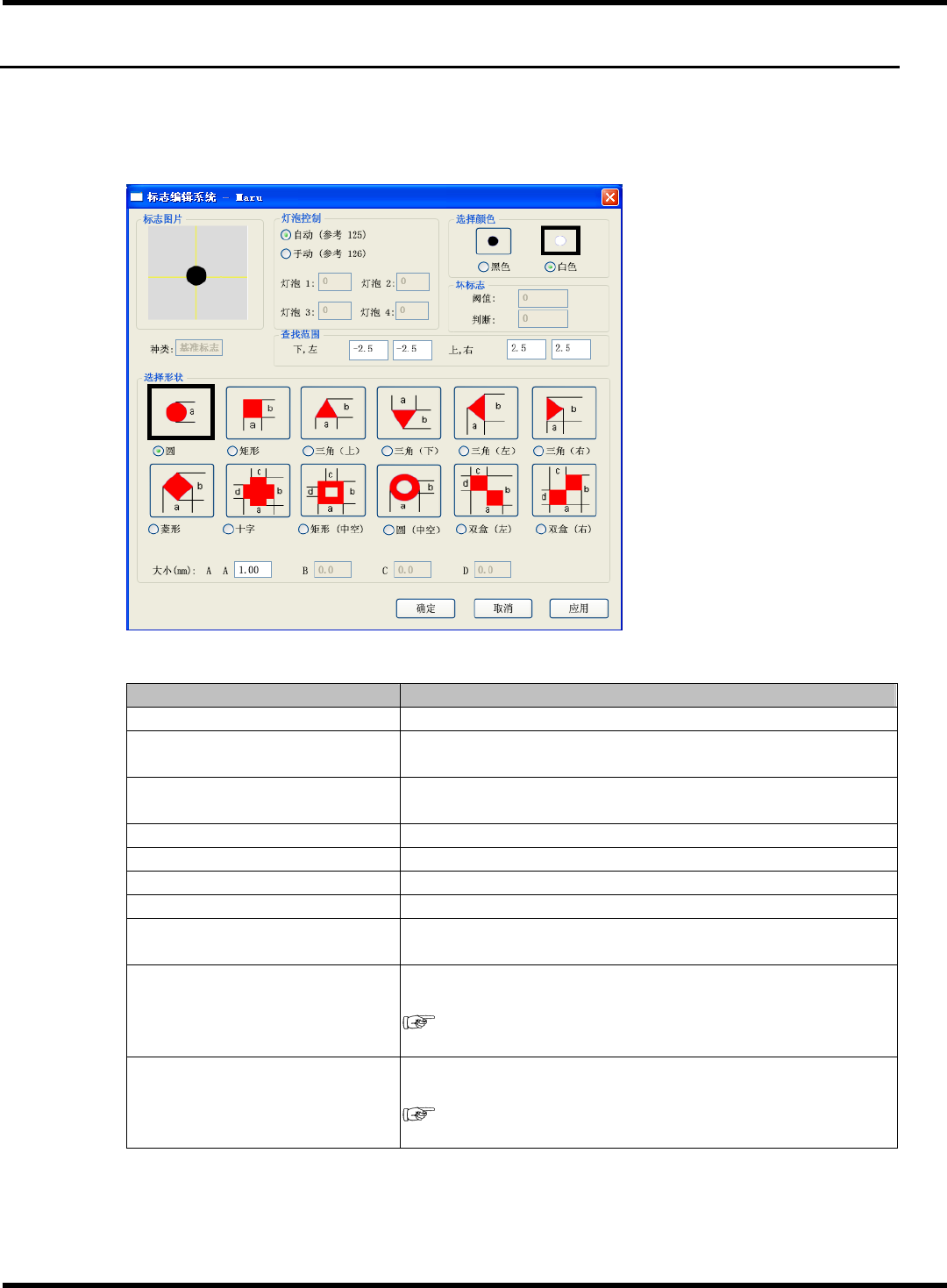

用标记编辑器可定义和编辑，对基板识别所需要的基板标记和不良标记。
5.4.1
标记编辑器
用标记编辑器可以定义识别目的的基板以及不良标记。
设定项目
项目
说明
‘
标志图片
’
显示标记的形象。
‘
自动
(
参考
125)’
设定照明的自动控制。如果设定该选项，则灯泡
1
、灯泡
2
、灯
泡
3
、灯泡
4
栏不能输入。
‘
手动
(
参考
126)’
设定照明的手动控制。如果设定该选项，则灯泡
1
、灯泡
2
、灯
泡
3
、灯泡
4
栏就可输入。
‘
灯泡
1’
设定灯泡
1
的手动控制。
(1 ~ 255)
‘
灯泡
2’
设定灯泡
2
的手动控制。
(1 ~ 255)
‘
灯泡
3’
设定灯泡
3
的手动控制。
(1 ~ 255)
‘
灯泡
4’
设定灯泡
4
的手动控制。
(1 ~ 255)
‘
选择颜色
’
设定基板标记的颜色。用单选按钮选择黑色或白色。黑色表示标
记的颜色比周边的颜色浓，白色表示标记的颜色比周边的颜色淡。
‘
阈值
’
设定不良标记判定所使用的阈值。在通常状态下，在设备上进行
示教后设定。
NPM
使用说明书
生产篇
2.10
不良标记识别示教
∗
基板识别标记不能编辑。
‘
判断
’
设定不良标记判定所使用的判定基准。在通常状态下，在设备上
进行示教后设定。
使用说明书
生产篇
2.10
不良标记识别示教
∗
基板识别标记不能编辑。
NPM-DGS
程序手册
5.4
标记的设定
EJS9AC-MB-05P-02 Page 5-43
项目
说明
‘
种类
’
特定标记的类型。被判断为基板标记或不良标记。
‘
查找范围
’
指定识别系统搜索标记的区域。
右上
( , )
左下
( , )
以标记位置为中心，请输入左下坐标和右上坐标。
使搜索区域变成最大
(
标准
)
时，请设定
(
−
2.5,
−
2.5) ~ (2.5,
2.5)
。
‘
选择形状
’
特定标记的形状。使用本项，在视觉上容易区别标记的大小。
∗
不良标记时不能输入。
‘
大小
(mm)’
特定形状的
A,B,C,D
面的大小。
(
输入范围
: 0.00~5.00)
按钮
按钮
说明
[
确定
]
将所编辑的内容保存在数据库中，然后关闭编辑器。
[
取消
]
不保存所编辑的内容，关闭编辑器。
[
应用
]
在编辑器打开的状态下，将所编辑的内容保存在数据库中。
NPM-DGS
程序手册
5.4
标记的设定
Page 5-44 EJS9AC-MB-05P-02
5.4.2
添加模板标记
编制模板标记

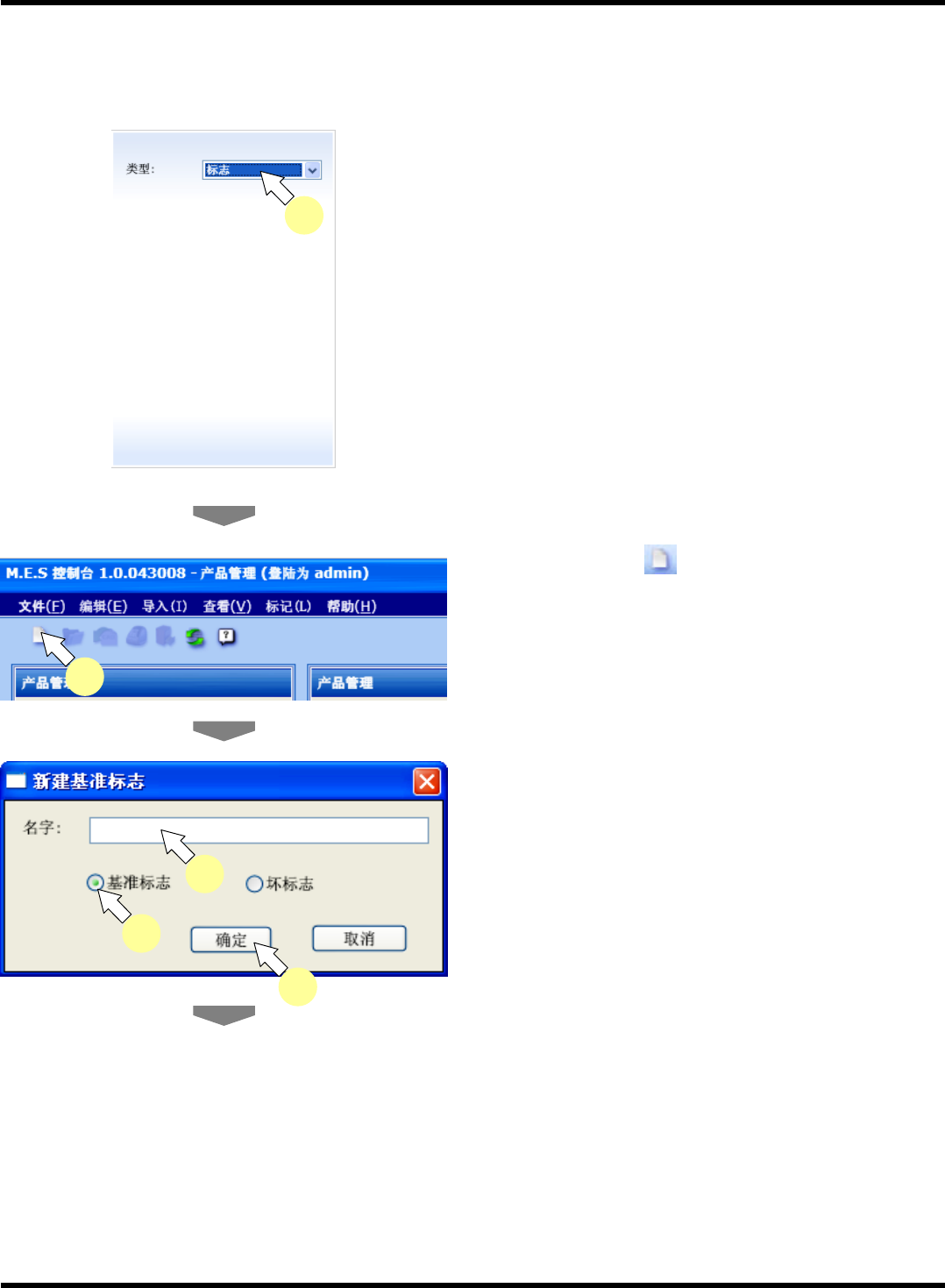

1.
在画面左上处导航区域的
‘
类型
’
中选择
[
标
志
]
。
2.
单击工具栏的
(
新建
)
，或者选择菜单
栏的
[
文件
]
→
[
新建
]
。
•
将会显示
<
新建基准标志
>
画面。
3.
输入标记名字。
4.
类型选择
‘
基准标志
’
。
5.
单击
[
确定
]
。
•
将会显示
<
标志编辑系统
>
画面。
关于各字段的详细内容，请参照
‘5.4.1
标记编辑
器
’
。
2
1
3
4
5
