第 1 部 基本篇 第 2 章 生产
2-121
3) 将测定结果反映到元件数据。
要将测量的激光高度结果立即反映到元件数据时，勾选此项。
4) 同时测量元件高度
在测量激光高度前测量元件高度。同时也自动计算激光高度。
在这种情况下，自动计算的激光高度，作为激光高度判定范围开始时的当前的激光高度
位置使用，因此激光高度不能任意指定。
（3）激光高度测量范围
指定测量的范围。（反复范围与元件及激光高度的位置关系，请参见后述的项目。）
1)测量动作
a）当前位置
从激光高度判定值中显示激光高度值开始，按设置的范围反复进行测量。
激光定心成功后，测量即告结束。
b）元件吸取面→元件下面
c）元件下面→元件吸取面
在激光高度判定值中显示的值之外，另行对元件高度的范围进行测量。
开始点可从吸取面，或下面开始。
2)测量方向
a）上下交互
b）上方向
c）下方向
3)移动量(mm)、移动范围
设置测量时的移动量(mm)和移动范围。
移动范围
移动步骤
当前激光高度
移动范围
元件侧面
（4）激光高度检查结果
显示执行激光定心后的激光状态的值。
与执行连续检查激光高度中（单独检查激光高度）的画面相同。

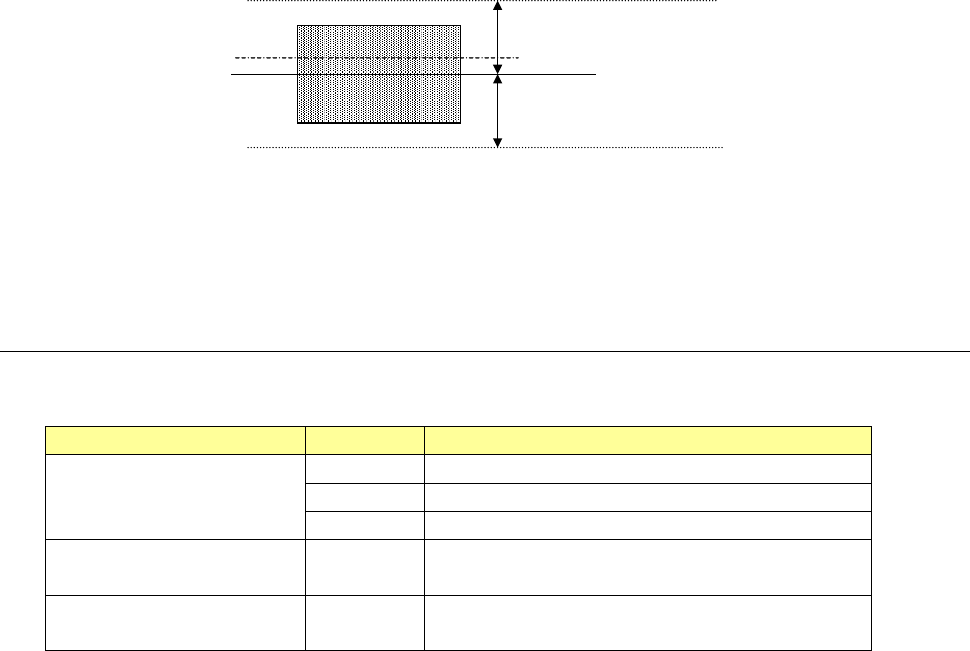

2-12-4-7 激光高度测量的重复范围
根据画面上选择不同的测量动作、测量方向，检查的重复范围会有变化。
测量动作（开始点）
测量方向
内容
当前位置
上下交互
从当前位置开始上下交互进行连续检查。
上方向
从当前位置开始仅向上方向进行连续检查。
下方向
从当前位置开始仅向下方向进行连续检查。
元件吸取面→元件下面
－
以元件高度为基础，从元件吸取面到元件下面
进行连续检查。
元件下面→元件吸取面
－
以元件高度为基础，从元件下面到元件吸取面
进行连续检查。
移动量(mm)
第 1 部 基本篇 第 2 章 生产
2-122
2-13 工具
2-13-1 操作选项
从生产菜单选择[工具]→[操作选项]后，仅显示操作选项画面。
详见「第 7 章 操作选项」。
2-13-2 显示项目设置
从生产菜单中选择「工具」→「显示错误日志」后，即显示错误日志画面。
对生产中显示项目的显示/隐藏进行设置。
单通道生产与双通道生产的生产状态画面的显示项目不同。

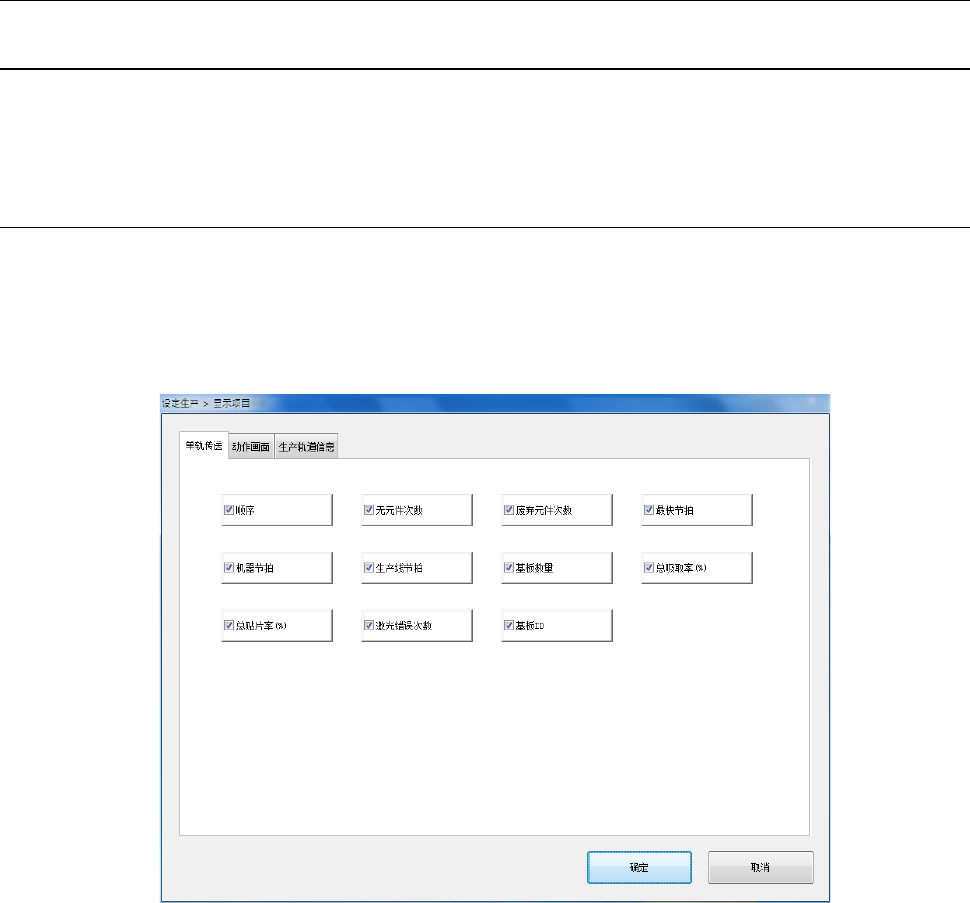

可在「单轨传送」选项卡中设置单轨生产中生产状态画面项目的显示/隐藏。
第 1 部 基本篇 第 2 章 生产
2-123

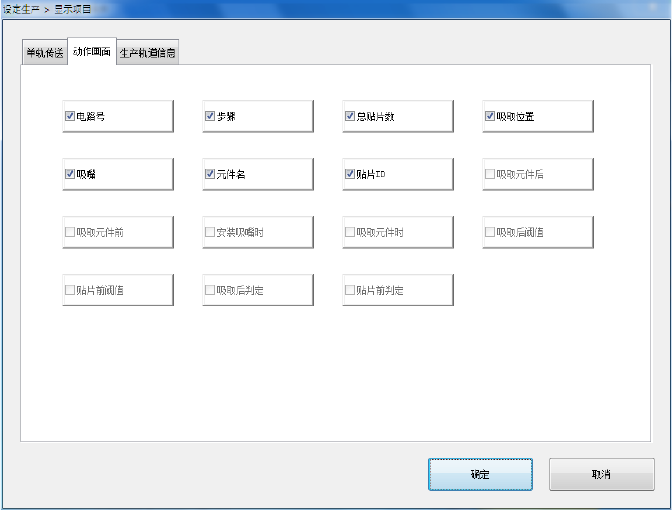

可在「动作画面」选项卡中设置动作状态画面的 Head 信息项目的显示/隐藏。
