第 2 部 功能详解篇 第 8 章 机器设置
8-25
8-3-3-2 支撑台

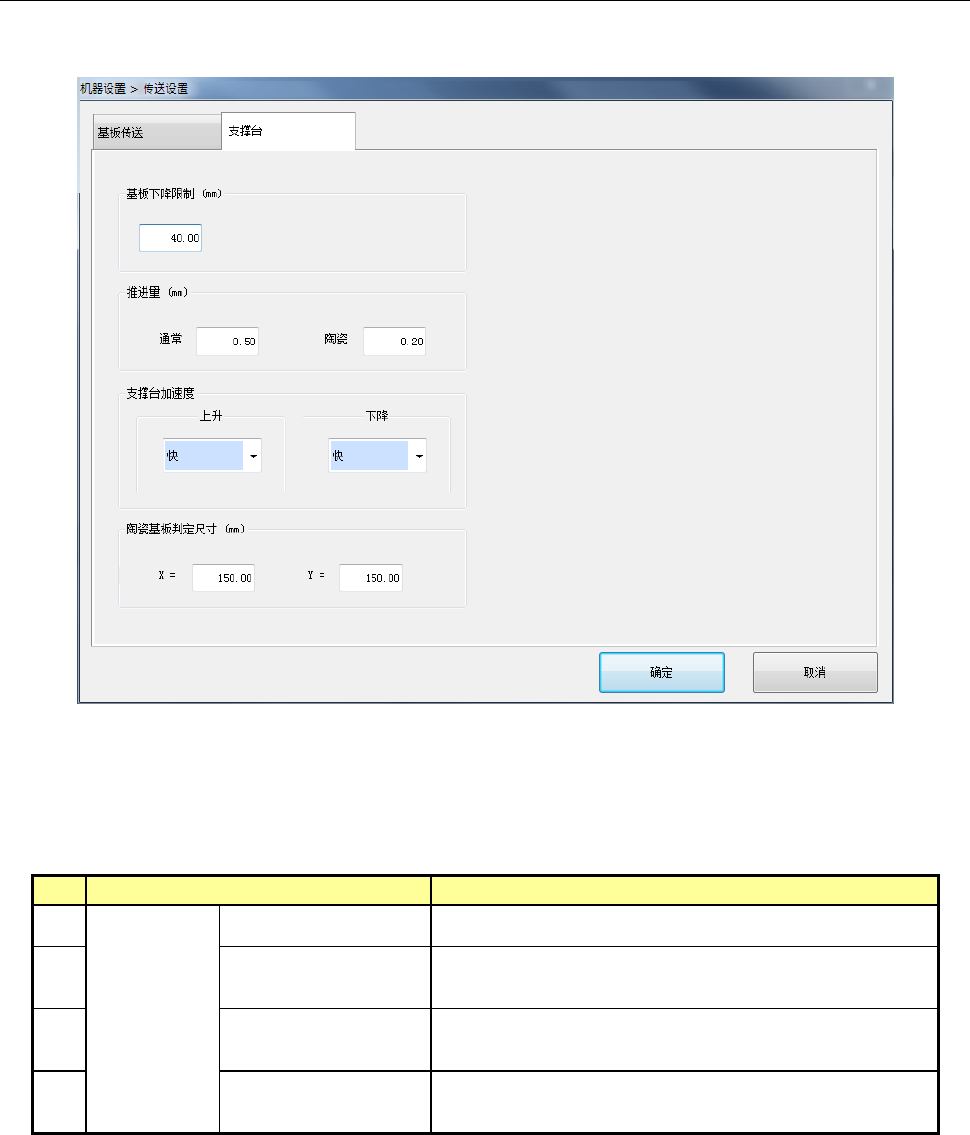

选择支撑台，会显示以下画面。
点击各选项卡，可指定[基板传送]、[支撑台]。
(1) 设置项目
No.
项目
设置内容
1
支撑台
基板下降限制(※2)
设置支撑台的基板下降限制值。
2
推进量(※2)
（通常、陶瓷）(※1)
设置支撑台的推进量。
3
加速度(※2)
（上升、下降）
设置支撑台的加速度。
4
陶瓷基板判定尺寸
（X、Y）
设置陶瓷基板判定尺寸。
※1 推进量的陶瓷的项目
勾选操作选项的生产·其他的“使用陶瓷基板”，且基板的尺寸（XY）为不足 150mm 时，即判断使用
陶瓷基板，使用陶瓷项目中输入的推进量。即使不是陶瓷基板，只要是不足 150mm 的基板尺寸，且
在操作选项已设置时，也会适用陶瓷项目中输入的推进量。
但是，即使是陶瓷基板，如果是 150mm 以上的基板，则适用通常的推进量。
※2 如果生产程序已指定了传送设定时，则适用生产程序的设定。
第 2 部 功能详解篇 第 8 章 机器设置
8-26
(2) 设置方法
1)基板下降限制
a) 单位为 mm 时，可输入数值 -0.5～48。
2)推进量（仅单通道传送）
a) 单位为 mm 时，可输入数值 0.00～5.00。
3)加速度
a) 使用组合框可输入 5 个级别。
4)陶瓷基板判定尺寸
a) 单位为 mm 时，可输入数值 50.00～905.00。
8-3-3-3 外形基准位置调整
选择外形基准位置调整，即显示以下画面。
・外形基准位置调整
(1) 设定项目
No.
项目
设定内容
1
X
使用传送挡块的基板夹紧停止位置
第 2 部 功能详解篇 第 8 章 机器设置
8-27
(2) 设定方法
使用示教输入。
例) L→R 传送时
进行示教时，请将传送挡块设定为<ON>后，实施示教。
传送
传送挡块
外形基准的
位置
X（停止位置）
※请调整轨道支撑（挡块主体），使各基板规格的挡销前端 X 方向位置处于以下位置。
・标准规格
传送左→右流动时 781.6±0.5mm
传送右→左流动时 131.6±0.5mm
注意
为了防止人身伤害，示教过程中切勿将手伸入装置内部，也不要将脸和头靠
近装置。
