4-3-6-1 吸取数据画面的显示

要显示吸取数据时，会先打开列表画面。

在列表画面中供料器类型为电动供料器、电动管式、电动托盘的项目会显示浅蓝色。

有关自动示教对象的吸取数据，可在自动示教项目（仅列表显示）中列出是否已自动示教完成。

第 1 部基本篇第4 章制作生产程序

4-121

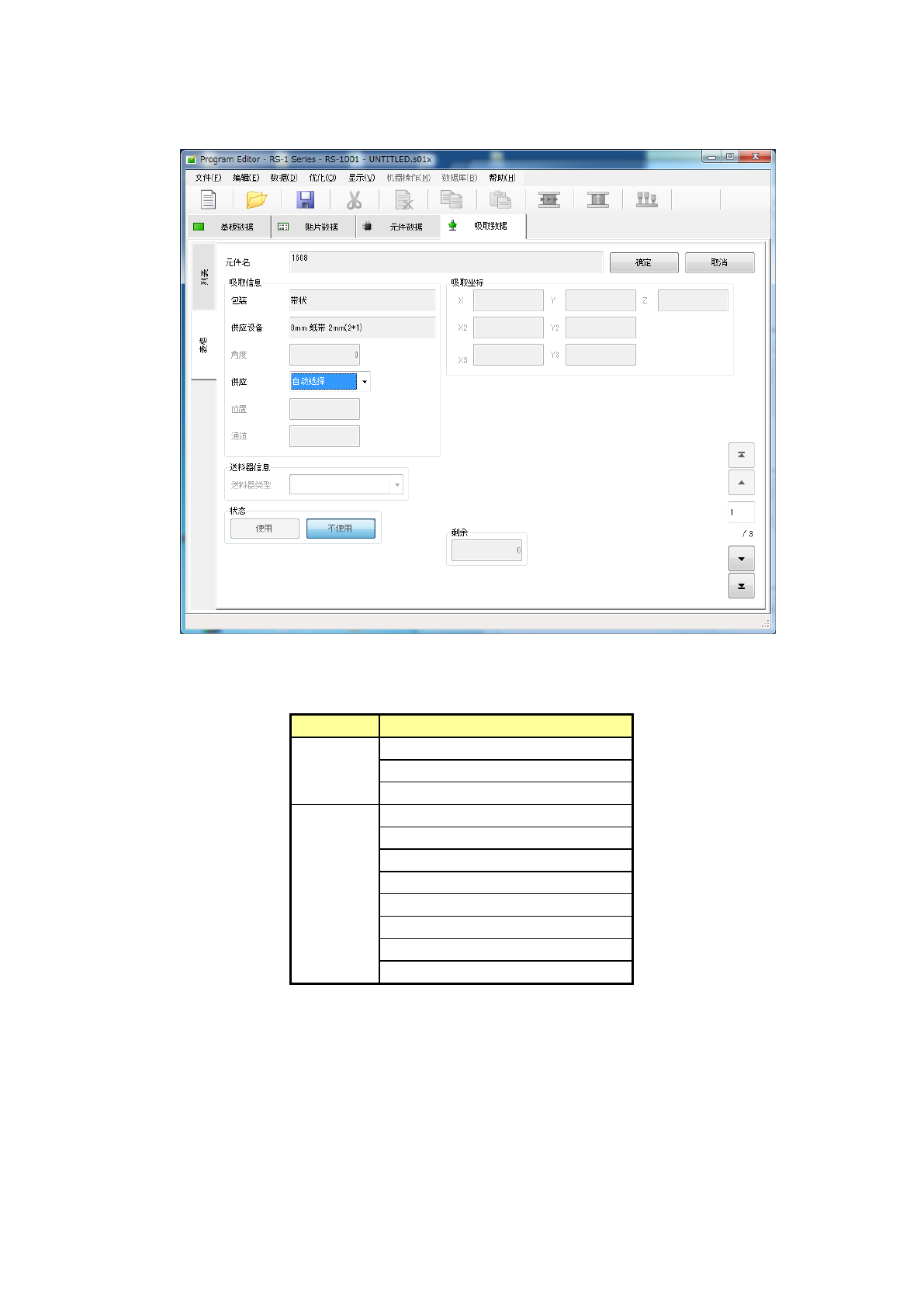

在列表画面中选择[表格]选项卡，或在列表画面上双击，即可打开如下显示焦点所在行数据的表

格画面。

元件名、包装、供应设备分别显示贴片数据及元件数据中所输入的数值。

可在表格画面中编辑“角度”、“供应”、“位置”、“通道”、“送料器类型”、“状态”、

“吸取坐标”、“剩余” 8 个项目。

编辑

项目

不可编辑

元件名

包装

供应设备

可编辑

角度

供应

位置

通道

送料器类型

状态

吸取坐标

剩余

第 1 部基本篇第4 章制作生产程序

4-122

根据带式供料器的模型,胶带宽度以，占有供料器台架安装插槽的范围不同。

※EF 系列电动供料器的安装需要设置 RF-ETF 连接器。

带宽

RF 台架

安装可能数

RF/EF 台架

安装可能数

最大

占有

插口数

RF EF RF EF RF EF RF EF

8 mm 56 － 56 28 112 56 1 2

12 mm 28 － 28 28 56 56 2 2

16 mm 28 － 28 18 56 36 2 3

24 mm 18 － 18 18 36 36 3 3

32 mm －－－ 14 － 28 － 4

44 mm －－－ 11 － 22 － 5

56 mm －－－ 9 － 18 － 6
