94 每 12,000 小时 (每 1 年零 6 个月) 料盘单元 -M 点检皮带张力 点检皮带张力 请使用张力计在各部位测定。 测定结果不在规定值范围内时，必须进行调整。 详细内容请参照《 NXTIII 机械手册》 「5 . 预防保养」-「料盘单元 -M 皮带张力的检查·调整」。 TY 轴皮带(驱动部位) TY 轴皮带(离合器部位) TZ 轴皮带(驱动部位) TZ 轴皮带(料盘箱升降部位) 规定值: 363.0 ± 20.0 Hz 规…
93
每12,000小时 (每1年零6个月)

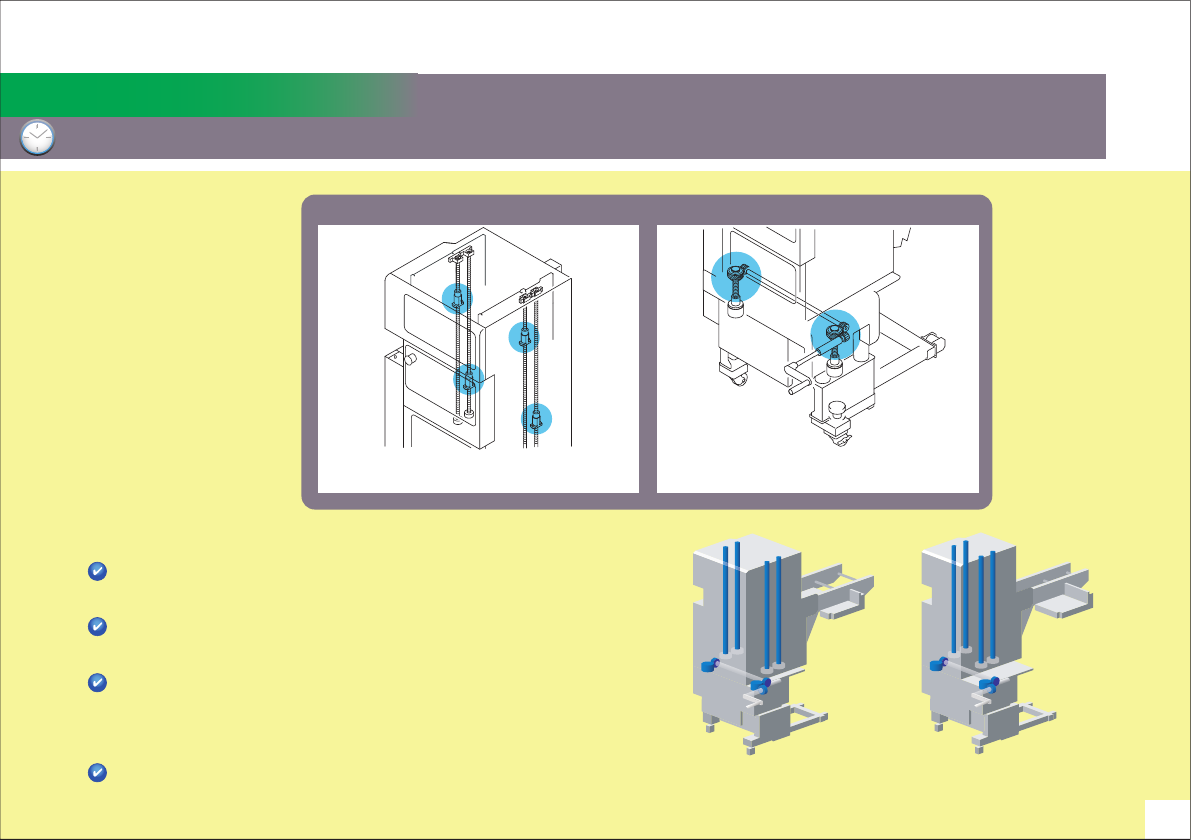

料盘单元-LT, LTC
向驱动部加油向驱动部加油
需要预先从机器上取下料盘单元-LT/LTC。
详细内容请参照《NXTIII 机械手册》「4.基本操作」。
加油时，请拆下盖板。
详细内容请参照《NXTIII 机械手册》「7.部件的更换」。
TZ1,TZ2轴滚珠丝杆 TZ轴升降部齿轮
注入Daphne Eponex No.2。
涂敷Daphne Eponex No.2。
加油后，请装上拆下的盖板，点检皮带张力。
加油量如下所示。请注入或者涂敷适量润滑油。
加油位置沾染污垢时，请使用干净的布擦拭。
TZ1,TZ2 轴滚珠丝杆：0.5 cc
升降部齿轮：0.92 cc
料盘单元-LT 料盘单元-LTC
xmmyWpmN
xmmyWpmN
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
94
每12,000小时 (每1年零6个月)

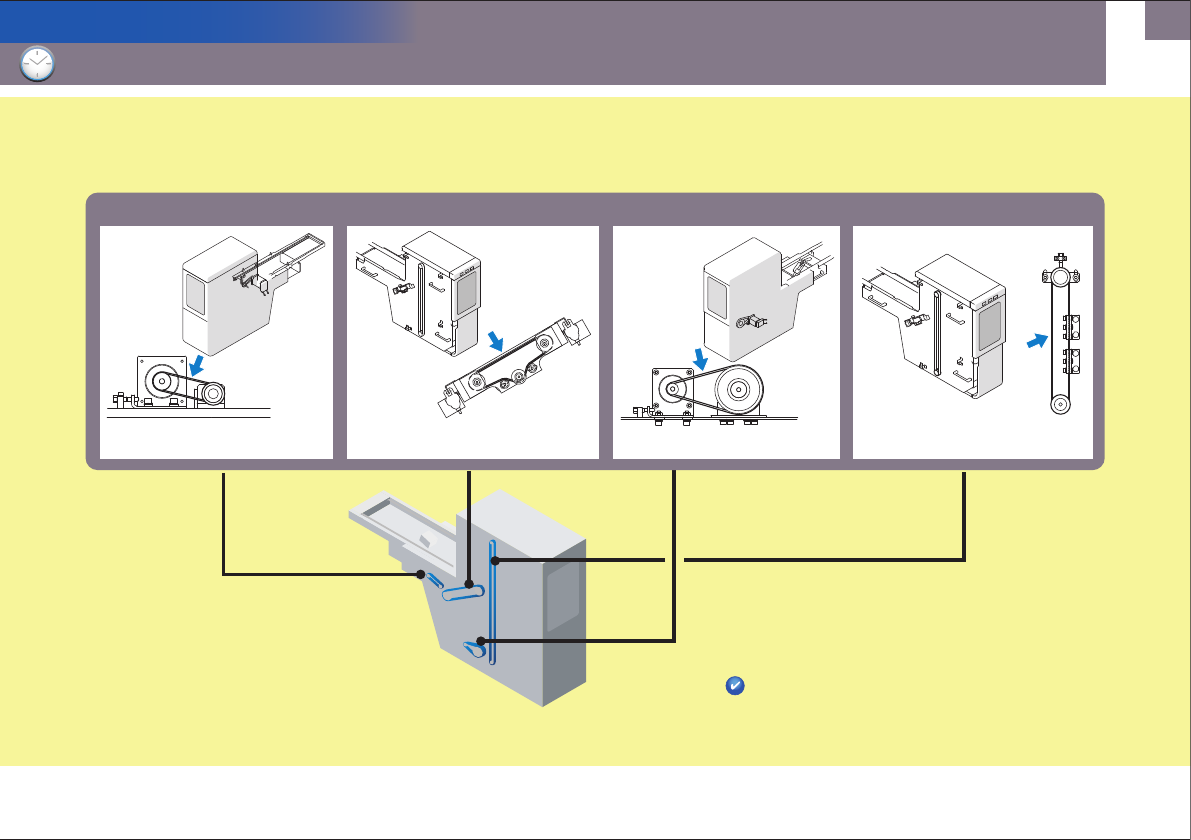

料盘单元-M
点检皮带张力点检皮带张力
请使用张力计在各部位测定。
测定结果不在规定值范围内时，必须进行调整。
详细内容请参照《NXTIII 机械手册》
「5.预防保养」-「料盘单元-M皮带张力的检查·调整」。
TY轴皮带(驱动部位) TY轴皮带(离合器部位) TZ轴皮带(驱动部位) TZ轴皮带(料盘箱升降部位)
规定值:363.0 ± 20.0 Hz 规定值:225.0 ± 20.0 Hz 规定值:245.0 ± 10.0 Hz 规定值:60.0 ± 3.0 Hz
xmmyWpmN
xmmyWpmN
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
95
每12,000小时 (每1年零6个月)
料盘单元-M
向料盘单元向料盘单元 -M-M 加油加油
之后、请拆下盖板。
需要预先从机器上取下料盘单元-M。
详细内容请参照《NXTIII 机械手册》
「4.基本操作」-「料盘单元-M的安装/拆除」。
TY轴离合器
涂敷Daphne Eponex No.2
离合器
请涂敷在离合器
的咬合部
料盘定位销
料盘箱皮带
料盘
请在不与料盘接触
的一侧薄涂
料盘定位销驱动部
涂敷Daphne Eponex No.2
涂敷Daphne Eponex No.2
加油量如下所示。请适量涂敷润滑油。
加油位置沾染污垢时，请使用干净的布擦拭。
TY轴离合器： 0.06 cc
料盘定位销驱动部： 0.375 cc
料盘定位销： 0.115 cc
