35 每 700 小时 （ 每 1 个月 ） H01, H02(F) 工作头 清扫法兰盘过滤器 清扫法兰盘过滤器 1. 解除过滤器的锁定。 2. 将过滤器从法兰盘拔出。 清扫法兰盘过滤器 对过滤器吹气除尘 过滤器 (H01:AA1FZxx) (H02(F):AA08Dxx) 法兰盘 xmmyWpmN xmmyWpmN Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR D…
34

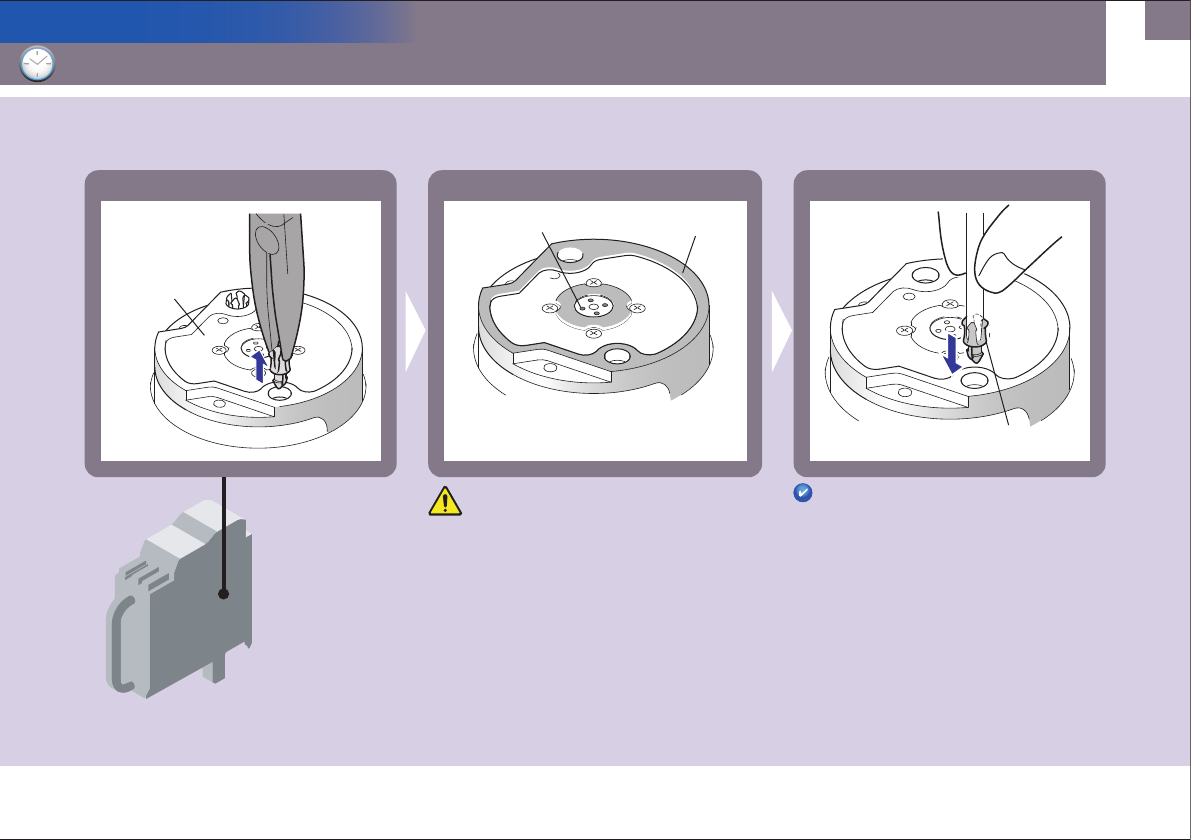

每700小时 （每1个月）
H01, H02(F)工作头
安装吸嘴夹紧销
关于吸嘴夹紧销的装卸方法，请参照
《NXTIII 机械手册》「5.预防保守」-
「H01/H02/H02F工作头吸嘴夹紧销的更换和
吸嘴吸取面的清扫」。
取下吸嘴夹紧销
吸嘴吸取面上的4处定位点是用于补正
吸取精度的。请不要触摸此处。
清扫吸嘴吸取面
使用清洁纸轻轻擦拭污垢
吸嘴吸取面
吸嘴吸取面
吸取精度补正
定位点
吸嘴夹紧销
图号：
PH0027x
更换吸嘴夹紧销 / 清扫吸嘴吸取面更换吸嘴夹紧销 / 清扫吸嘴吸取面
xmmyWpmN
xmmyWpmN
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
35
每700小时 （每1个月）
H01, H02(F)工作头
清扫法兰盘过滤器清扫法兰盘过滤器
1. 解除过滤器的锁定。 2. 将过滤器从法兰盘拔出。
清扫法兰盘过滤器
对过滤器吹气除尘
过滤器
(H01:AA1FZxx)
(H02(F):AA08Dxx)
法兰盘
xmmyWpmN
xmmyWpmN
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR

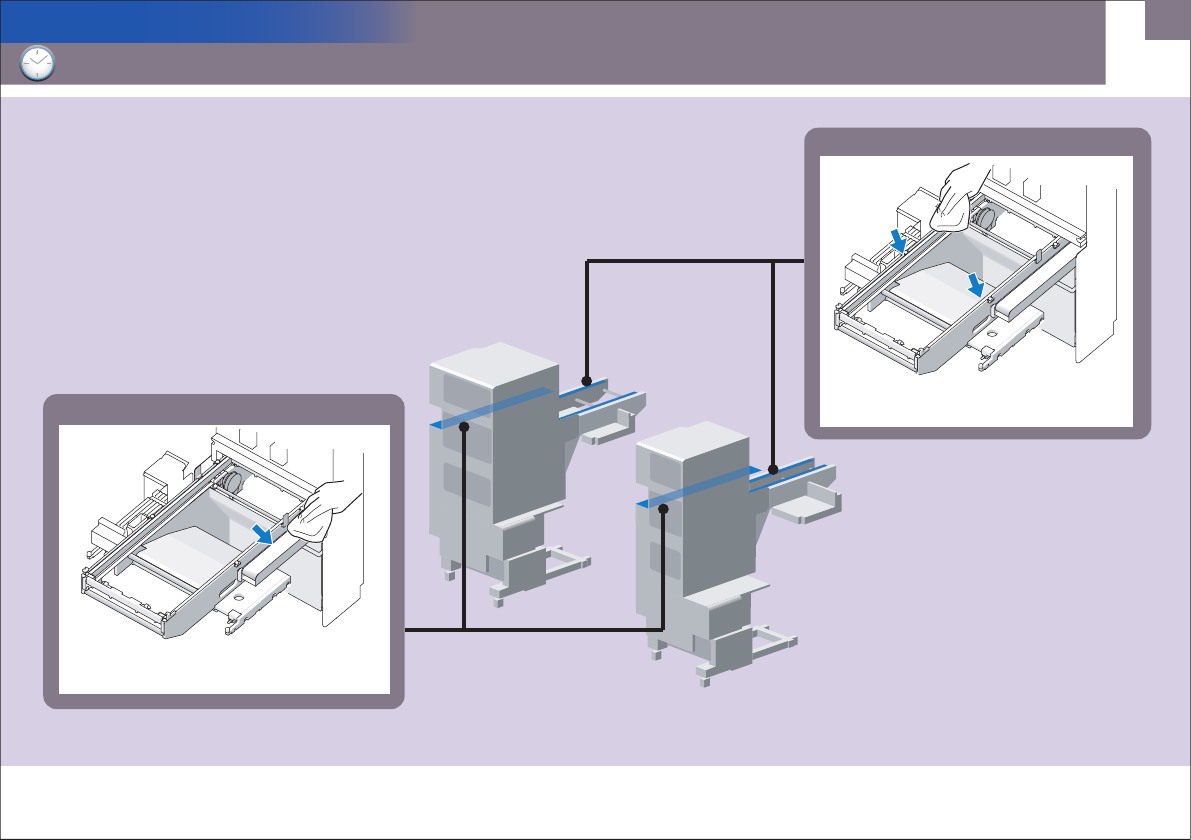

每700小时 （每1个月）
料盘单元-LT, LTC
清扫往复臂皮带 / 不良元件传送带清扫往复臂皮带 / 不良元件传送带
料盘单元-LT
料盘单元-LTC
不良元件传送带
用干布擦拭传送带表面
往复臂皮带
用干布擦拭传送带表面
