涂敷 Daphne Eponex No.2 58 每4,000小时一次（6个月） DX 工作头 向中心轴部加油 向中心轴部加油 加油量如下所示。请适量涂敷润滑油。 加油位置沾有污垢时，请使用干净的布擦拭。 Ｏ型圈 ： 0.003 cc 滚珠 ： 0.001 cc O 型圈 涂敷 MDV235-ZB 。 事前将Z1轴降低到下降端。 详细内容请参照「动态工作头( DX )使用说明书」的 「5.预防保养」-「对中心轴部的加油」。 将 DX 工…
57
每4,000小时（每6个月）
H24工作头
向驱动部加油向驱动部加油
Q轴齿轮/R轴齿轮
涂敷Mobilith SHC460WT
加油量如下所示。请适量涂敷润滑油。
加油位置沾染污垢时，请使用干净的布擦拭。
Q轴齿轮： 0.138 cc
R轴齿轮： 0.224 cc
R轴齿轮
Q轴齿轮
0.69 Nm
xmmyWpmN
xmmyWpmN
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
涂敷Daphne Eponex No.2
58
每4,000小时一次（6个月）

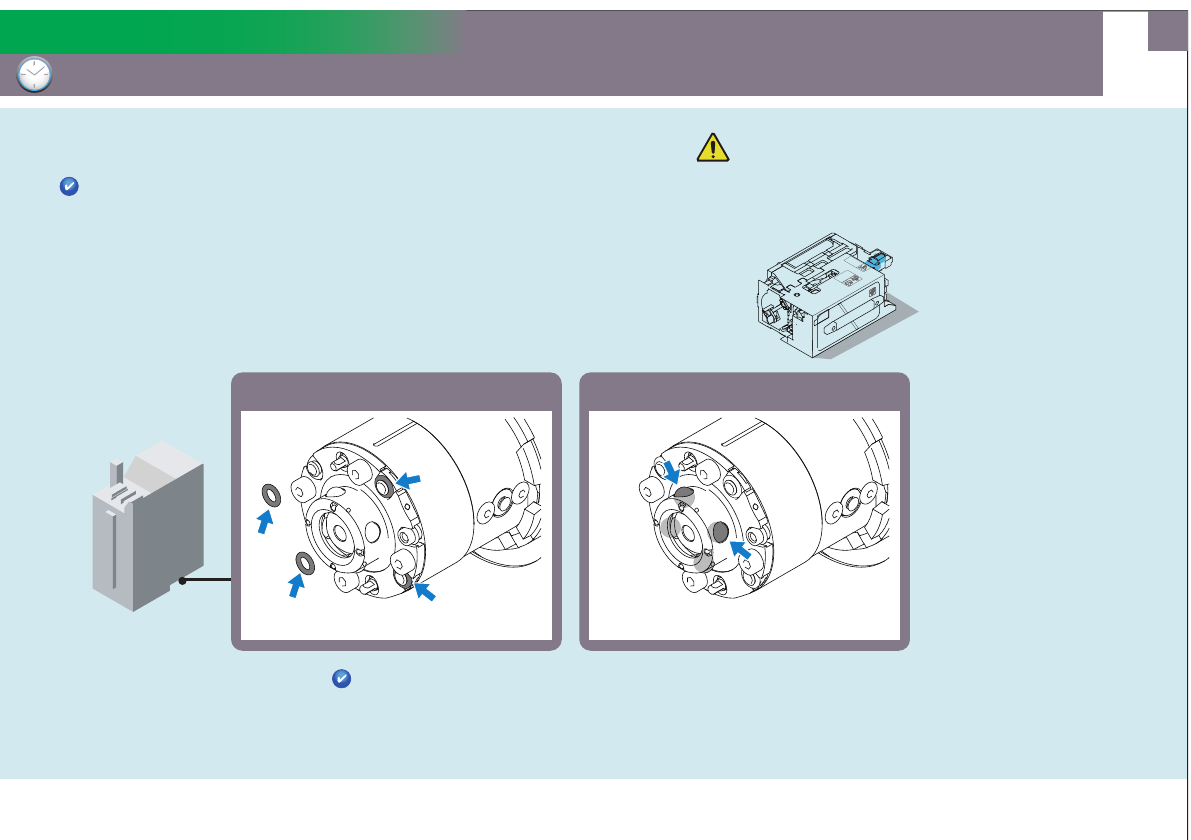

DX工作头
向中心轴部加油向中心轴部加油
加油量如下所示。请适量涂敷润滑油。
加油位置沾有污垢时，请使用干净的布擦拭。
Ｏ型圈：0.003 cc
滚珠：0.001 cc
O型圈
涂敷MDV235-ZB。
事前将Z1轴降低到下降端。
详细内容请参照「动态工作头(DX)使用说明书」的
「5.预防保养」-「对中心轴部的加油」。
将DX工作头放置在作业台上时，请按图示方向横卧。
把反面向下后，气缸有可能变形。此外，在作业时不要触摸气缸。
注 意
滚珠
xmmyWpmN
xmmyWpmN
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
涂敷Daphne Eponex No.2
59
每4,000小时（每6个月）

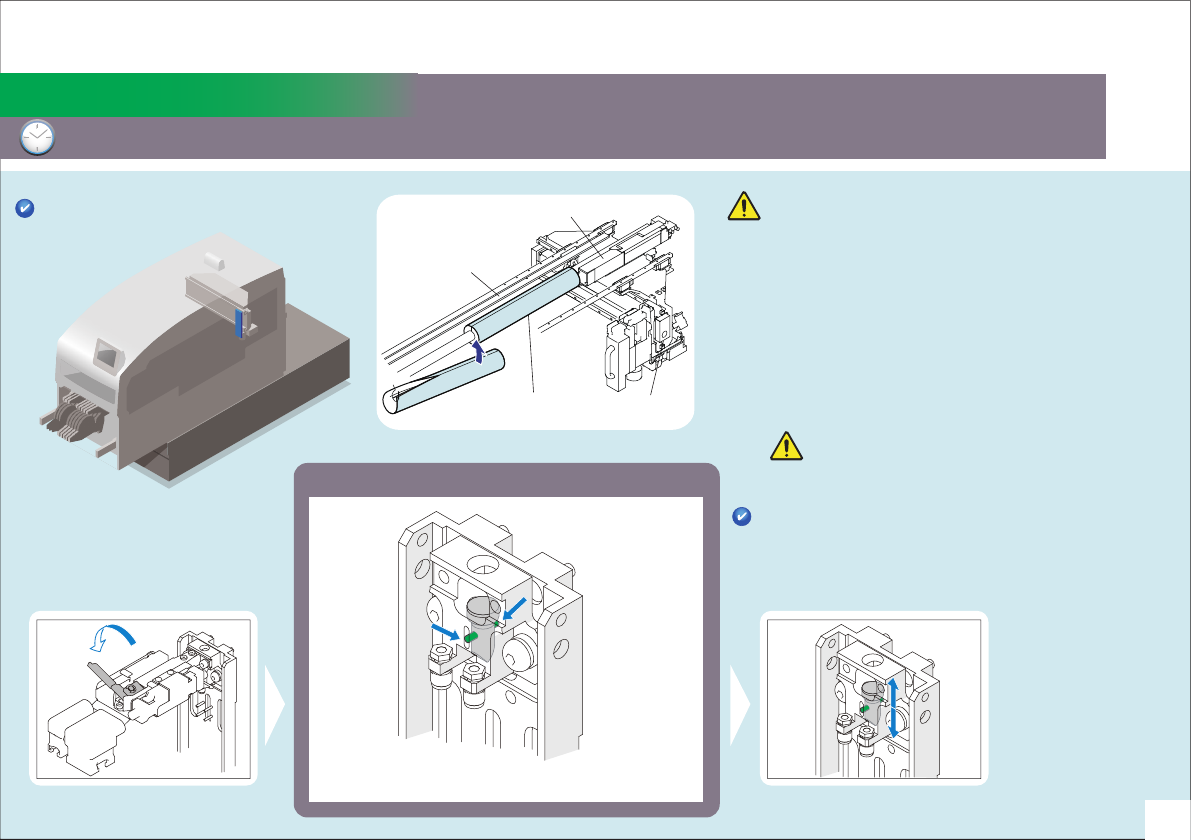

XY机械手
对工作头夹紧部分的加油
点胶针销
加油量如下所示。请注入适量润滑油
加油位置沾染污垢时，请使用干净的布擦拭。
点胶针销： 0.01 cc
首先、拆下贴装工作头。
注 意注 意
作业前请切断机器的主电源。
・
拉起杆并使其处于倒向左边的状态。 请上下移动推柱。
注 意注 意
・在模组内作业时，请在线性马达的轴降到常温后再装上
保护套。
・请不要将磁卡、手表、精密仪器等接近线性马达。
・
运转刚刚停止时，请不要直接接触线性马达的轴和线圈部分。
有可能因高温而被灼伤。
・请使用心脏起搏器的用户不要靠近 Y 轴。
线性马达
线性标尺
保护套
X轴齿轮盖板
