自动更换头夹紧面 请用棉签清除污垢。 请用扳手旋转图中的螺栓，使Z1轴下降。 将DX工作头放置在作业台上时，请按图示方向横卧。 把反面向下后，气缸有可能变形。此外，在作业时不要触摸气缸。 注 意 33 每 700 小时一次 （ 1 个月 ） DX工作头 清扫自动更换头夹紧面 清扫自动更换头夹紧面 xmmyWpmN xmmyWpmN Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q40…
32

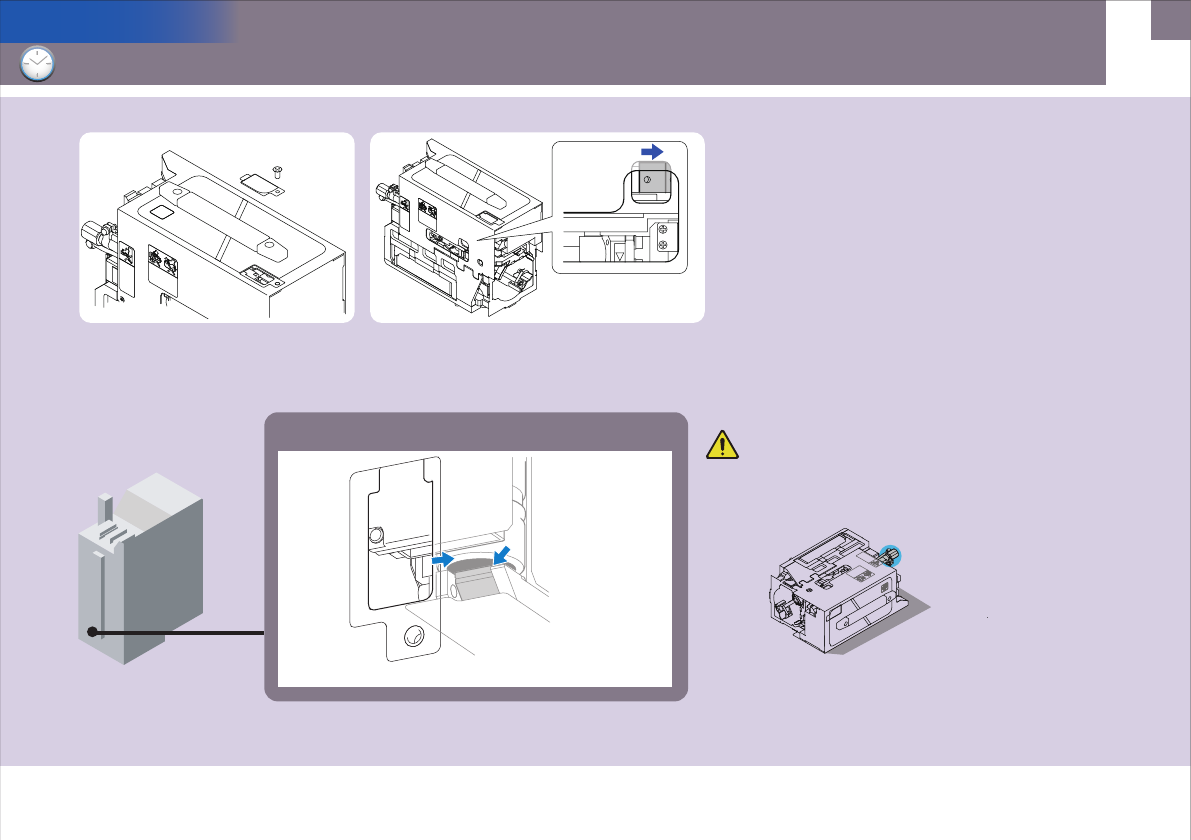

每700小时一次 （1个月）
DX工作头
清扫棱镜和相机清扫棱镜和相机
请拆除盖板。 请把元件侧面识别部降低10mm。
0.69 Nm
10 mm
棱镜表面、相机透镜
请用绵棒除去附着的污垢。
将DX工作头放置在作业台上时，请按图示方向横卧。
把反面向下后，气缸有可能变形。此外，在作业时不要触摸气缸。
注 意
xmmyWpmN
xmmyWpmN
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
自动更换头夹紧面
请用棉签清除污垢。
请用扳手旋转图中的螺栓，使Z1轴下降。
将DX工作头放置在作业台上时，请按图示方向横卧。
把反面向下后，气缸有可能变形。此外，在作业时不要触摸气缸。
注 意
33
每700小时一次 （1个月）
DX工作头
清扫自动更换头夹紧面清扫自动更换头夹紧面
xmmyWpmN
xmmyWpmN
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
34
每700小时 （每1个月）
H01, H02(F)工作头
安装吸嘴夹紧销
关于吸嘴夹紧销的装卸方法，请参照
《NXTIII 机械手册》「5.预防保守」-
「H01/H02/H02F工作头吸嘴夹紧销的更换和
吸嘴吸取面的清扫」。
取下吸嘴夹紧销
吸嘴吸取面上的4处定位点是用于补正
吸取精度的。请不要触摸此处。
清扫吸嘴吸取面
使用清洁纸轻轻擦拭污垢
吸嘴吸取面
吸嘴吸取面
吸取精度补正
定位点
吸嘴夹紧销
图号：
PH0027x
更换吸嘴夹紧销 / 清扫吸嘴吸取面更换吸嘴夹紧销 / 清扫吸嘴吸取面
