83 每 12,000 小时 (每 1 年零 6 个月) Ｈ 08M(Q) 工作头 向机械阀加油 向机械阀加油 机械阀驱动用凸轮从动件 机械阀 涂敷 Daphne Eponex No.2 向 O 型圈涂敷 MDV235-ZB ( K3032K ) 加油量如下所示。请适量涂敷润滑油。 加油位置沾染污垢时，请使用棉棒等擦拭。 机械阀驱动用凸轮从动件： 0.004 cc O 型圈： 0.003 cc 请事先从机器上拆除工作头 ｡ 详细内容请参…
82

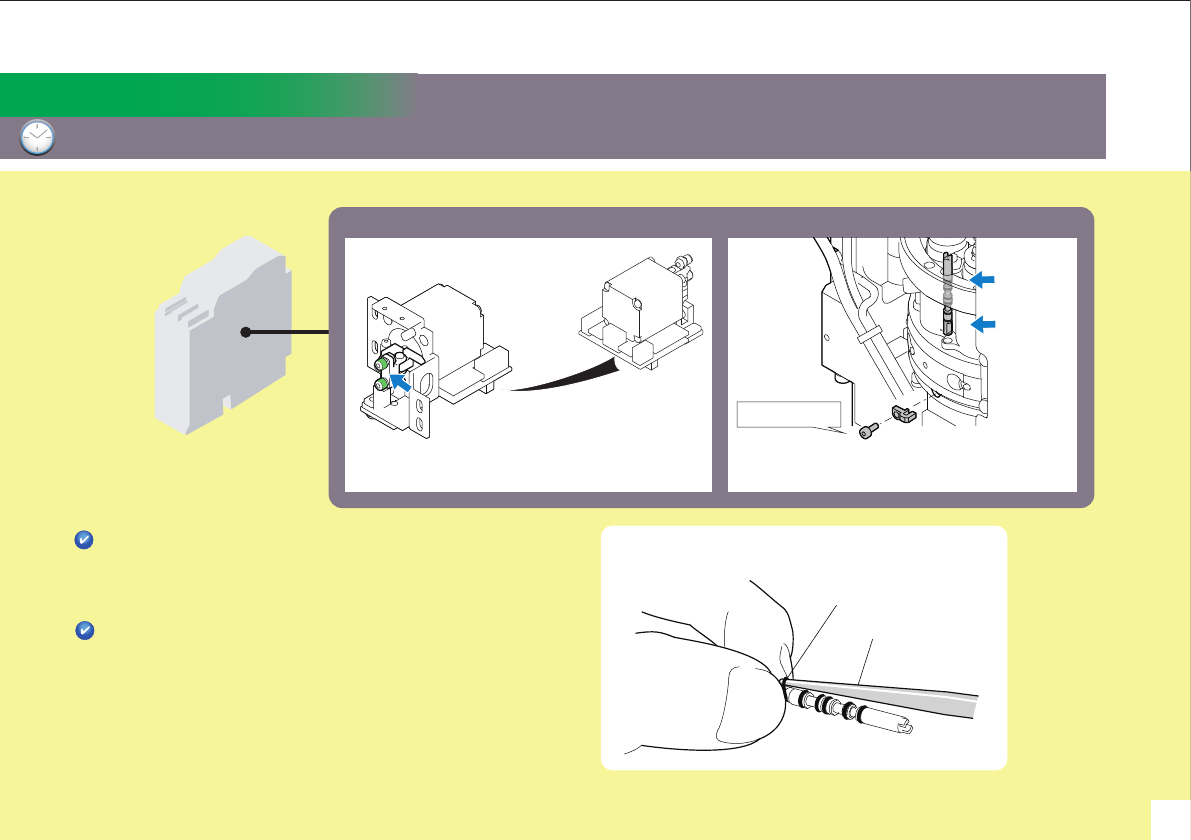

每12,000小时 (每1年零6个月)
H04, H04S(F), H08(Q), H12HS(Q)工作头
向机械阀加油向机械阀加油
机械阀驱动用凸轮从动件 机械阀
涂敷Daphne Eponex No.2
O型圈(6处)
O型圈 (A5053C)
向O型圈涂敷MDV235-ZB(K3032K)
使用治具更换O型圈后，涂敷指定的润滑油。
紧固转矩
0.35 Nm
加油量如下所示。请适量涂敷润滑油。
加油位置沾染污垢时，请使用棉棒等擦拭。
O型圈更换治具
(PM072Mx)
机械阀驱动用凸轮从动件：0.005 cc
<H04, H04S(F)>
<H08(Q), H12HS(Q)>
O型圈：0.003 cc
O型圈：0.003 cc
xmmyWpmN
xmmyWpmN
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
83
每12,000小时 (每1年零6个月)
Ｈ08M(Q)工作头
向机械阀加油向机械阀加油
机械阀驱动用凸轮从动件
机械阀
涂敷Daphne Eponex No.2
向O型圈涂敷MDV235-ZB(K3032K)
加油量如下所示。请适量涂敷润滑油。
加油位置沾染污垢时，请使用棉棒等擦拭。
机械阀驱动用凸轮从动件： 0.004 cc
O型圈： 0.003 cc
请事先从机器上拆除工作头｡
详细内容请参照的《NXT III机械手册》的
「4.基本操作」 -「贴装工作头的拆除/安装」。
使用治具更换O型圈后，涂敷指定的润滑油。
O型圈更换治具
(PM072Mx)
O型圈（A5053C)
O型圈(6处)
紧固转矩
:0.35 Nm
xmmyWpmN
xmmyWpmN
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
84

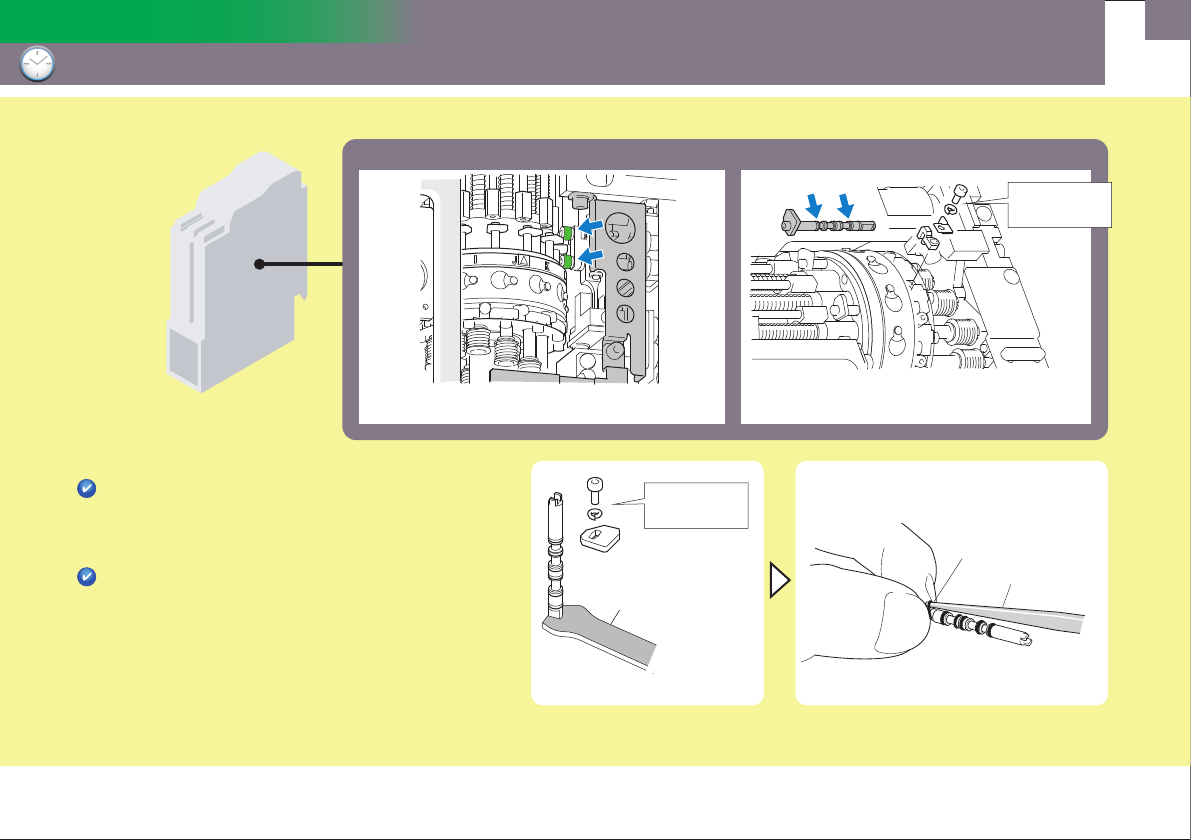

每12,000小时 (每1年零6个月)
V12工作头
向机械阀加油向机械阀加油
机械阀驱动用凸轮从动件
机械阀
涂敷Daphne Eponex No.2
向O型圈涂敷MDV235-ZB(K3032K)
O型圈(6处)
紧固转矩
0.20 Nm
使用治具更换O型圈后，涂敷指定润滑油。
O型圈
(A5053C)
O型圈更换治具
(PM072Mx)
紧固转矩
0.16 Nm
治具扳手 (PB00EYx)
六角扳手型号：
宽1.5mm、短头。
加油量如下所示。请适量涂敷润滑油。
加油位置沾染污垢时，请使用棉棒等擦拭。
机械阀驱动用凸轮从动件： 0.004 cc
O型圈： 0.003 cc
请事先从机器上拆除工作头｡
详细内容请参照的《NXT III机械手册》的
「4.基本操作」 -「贴装工作头的拆除/安装」。
