32 每 700 小时一次 （ 1 个月 ） DX工作头 清扫棱镜和相机 清扫棱镜和相机 请拆除盖板。 请把元件侧面识别部降低10mm。 0.69 Nm 10 mm 棱镜表面、相机透镜 请用 绵棒 除去附着的污 垢。 将DX工作头放置在作业台上时，请按图示方向横卧。 把反面向下后，气缸有可能变形。此外，在作业时不要触摸气缸。 注 意 xmmyWpmN xmmyWpmN Downloaded at 2015/12/11 10:12:927…
31
每700小时一次 （1个月）
用于DX工作头的自动更换头
为了防止异物进入自动更换头内部，
清扫之前请先将自动更换头倒过来。
请从自动更换头置放台内取出自动更换头（R4，R12）。
R12 R4

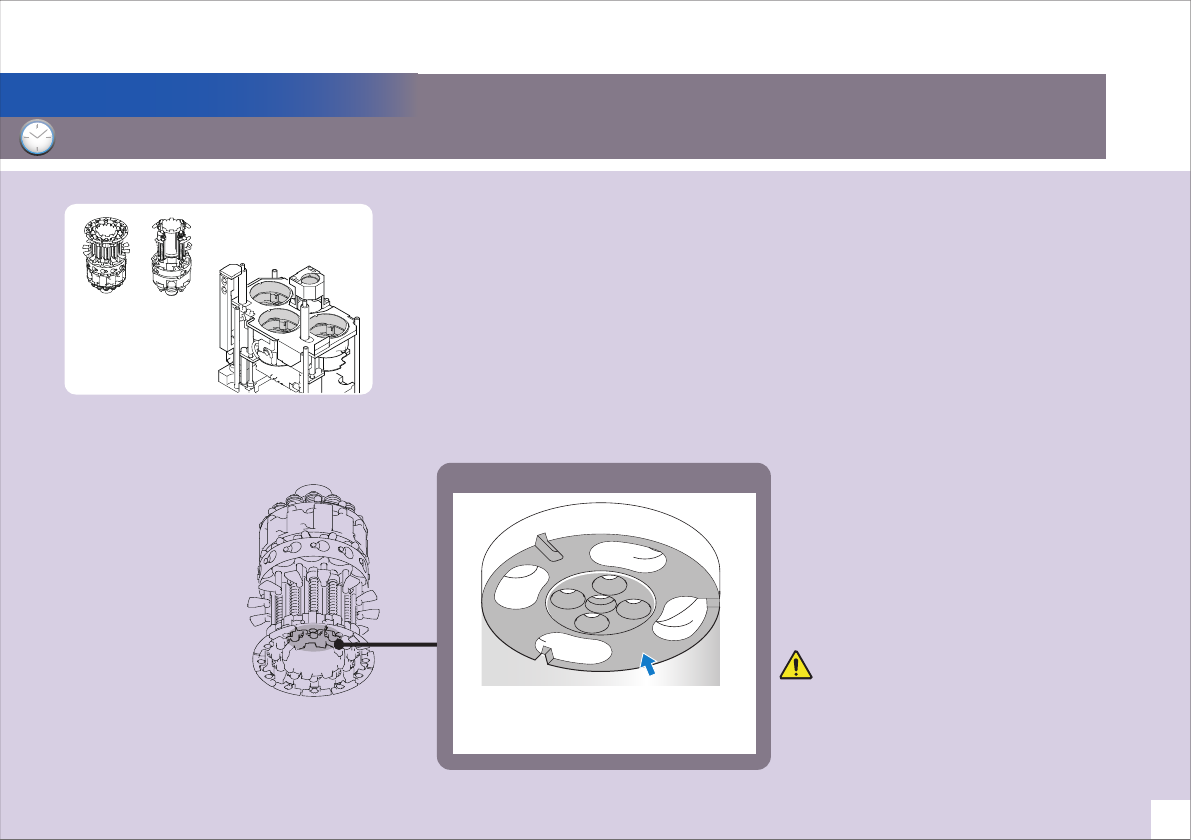

清扫自动更换头的清扫自动更换头的夹紧夹紧面
清扫夹紧面
请用棉签清除污垢。
注 意注 意
xmmyWpmN
xmmyWpmN
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
32
每700小时一次 （1个月）
DX工作头
清扫棱镜和相机清扫棱镜和相机
请拆除盖板。 请把元件侧面识别部降低10mm。
0.69 Nm
10 mm
棱镜表面、相机透镜
请用绵棒除去附着的污垢。
将DX工作头放置在作业台上时，请按图示方向横卧。
把反面向下后，气缸有可能变形。此外，在作业时不要触摸气缸。
注 意
xmmyWpmN
xmmyWpmN
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
自动更换头夹紧面
请用棉签清除污垢。
请用扳手旋转图中的螺栓，使Z1轴下降。
将DX工作头放置在作业台上时，请按图示方向横卧。
把反面向下后，气缸有可能变形。此外，在作业时不要触摸气缸。
注 意
